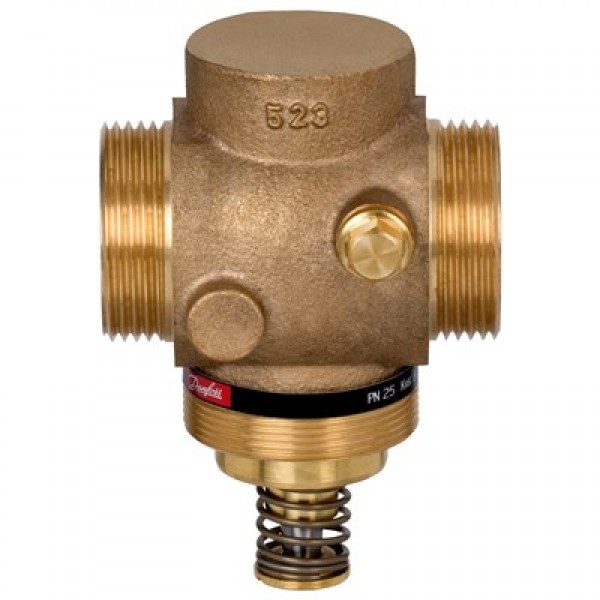

DANFOSS (RIDAN) Регулирующий клапан VGU DN 32 Kv 12,5(пр. класс 0863908070) - 065B0794 (ДАНФОСС)

На складе Артикул: 065B0794

Цена по запросу

Характеристики

D, мм42	D2, мм18	H, мм176
k, мм100	L, мм100	L2, мм177
L3, мм184	L₁, мм-	n4

Все характеристики

Описание DANFOSS (RIDAN) Регулирующий клапан VGU DN 32 Kv 12,5(пр. класс 0863908070) - 065B0794 (ДАНФОСС)

Номинальный диаметр (DN), мм	32
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L3, мм	184
Уплотнение	EPDM
L, мм	100
L2, мм	177
Ход штока, мм	5
Номинальное давление (PN), бар	25
PH среды	Мин. 7 , Макс 10
Температура рабочей среды, °С	2–150
Рабочая среда	Вода, 30% водный раствор гликоля
Тип присоединения к трубопроводу	резьба по ISO 228/1
Характеристика регулирования	Линейная
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Максимально допустимый перепад давлений, бар	16
Корпус	Высокопрочный чугунEN-GJS-400-18-LT (GGG 40.3)
Масса, кг, не более	3
n	4
k, мм	100
D, мм	42
D2, мм	18
Динамический диапазон регулирования	50 : 1
Коэффициент начала кавитации	≥ 0,55
L₁, мм	-
Пропускная способность Kvs, м³/ч	12,5
Вид привода или регулирующего блока	AVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU,AMV(E) 33 (через адаптер)
R, дюймы	1 ¼
Герметичность затвора (объем протечки / класс герметичности)	≤0,05
Размер гайки под ключ SW, мм	63
H, мм	176
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана регулирующего типа VGU техническим требованиям при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VGU при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан регулирующий типа VGU;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- паспорт (предоставляется по запросу в электронной форме).
Назначение изделия	Клапан регулирующий типа VGU - разгруженный по давлению, нормально закрытый регулирующий проходной клапан. Разработан для комбинации: с электрическими редукторными приводами типов AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU, AMV(E) 33; с регуляторами температуры типа AVT.

Технические характеристики DANFOSS (RIDAN) Регулирующий клапан VGU DN 32 Kv 12,5(пр. класс 0863908070) - 065B0794 (ДАНФОСС)

Основные характеристики

D, мм	42
D2, мм	18
H, мм	176
k, мм	100
L, мм	100
L2, мм	177
L3, мм	184
L₁, мм	-
n	4
PH среды	Мин. 7 , Макс 10
R, дюймы	1 ¼
Вид привода или регулирующего блока	AVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU,AMV(E) 33 (через адаптер)
Герметичность затвора (объем протечки / класс герметичности)	≤0,05
Динамический диапазон регулирования	50 : 1
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Высокопрочный чугунEN-GJS-400-18-LT (GGG 40.3)
Коэффициент начала кавитации	≥ 0,55
Максимально допустимый перепад давлений, бар	16
Масса, кг, не более	3
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	32
Пропускная способность Kvs, м³/ч	12,5
Рабочая среда	Вода, 30% водный раствор гликоля
Размер гайки под ключ SW, мм	63
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	резьба по ISO 228/1
Уплотнение	EPDM
Характеристика регулирования	Линейная
Ход штока, мм	5
