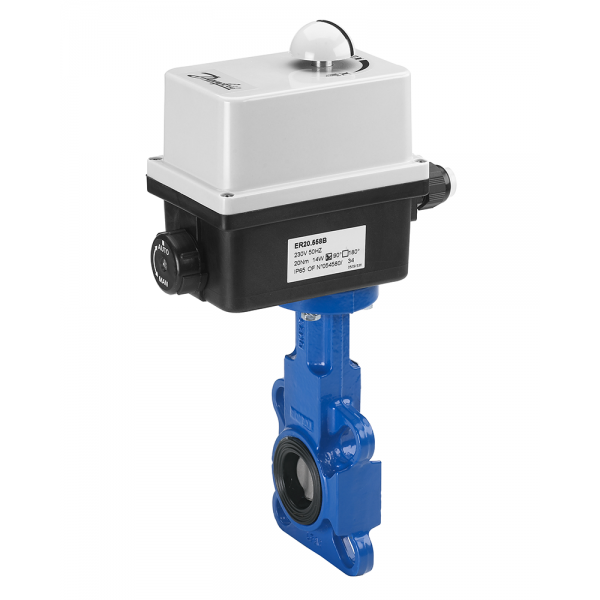

DANFOSS (RIDAN) VFY-WA PN16 DN300 CI/EP/EPDM 230V(пр. класс 0821102193) - 065B8448

Name: DANFOSS (RIDAN) VFY-WA PN16 DN300 CI/EP/EPDM 230V(пр. класс 0821102193) - 065B8448
Brand: DANFOSS
SKU: 065B8448

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	300
D1, мм	292,5
Масса, кг, не более	41
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	от -10 до +40
Температура рабочей среды, °С	от -10 до +120
Тип присоединения к трубопроводу	Центрирующие проушины
Корпус	Серый чугун GG25
Шильдик	Алюминий или металлизированная пленка
Кольцевое уплотнение	Нитрил
Стопорное кольцо	Нержавеющая сталь ASTM 420/ Ствль XC75
Седловое уплотнение	EPDM
Шток	Сталь ASTM 420
Защитная втулка	IXEF 50 FV/ нерж. сталь SS304
Втулка	IXEF
A, мм	238
D, мм	77
E, мм	143
D2, мм	112,5
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Исполнение	с электроприводом AMB-Y
B, мм	596
C, мм	472
F, мм	255
Запорный элемент (шар, диск, золотник)	Высокопрочный чугун с эпоксидным покрытием
Температура транспортировки и хранения, С	От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Напряжение питания, В	16
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие дисковых затворов типа VFY техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- затвор дисковый в комплекте с электроприводом AMB-Y;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Затворы дисковые типа VFY модификации VFY-WA (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
IP класс защиты	68
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В тип 01, тип 11
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Шпилька A M24x200.65 Ст.35 - 12 шт., Гайка М24 - 24 шт., Шайба 24 - 24 шт.
Верхняя направляющая	Оцинкованная сталь + тефлон
Нижняя направляющая	Оцинкованная сталь + тефлон

Технические характеристики 065B8448

Основные характеристики

A, мм: 238
B, мм: 596
C, мм: 472
D, мм: 77
D1, мм: 292,5
D2, мм: 112,5
E, мм: 143
F, мм: 255
IP класс защиты: 68
Верхняя направляющая: Оцинкованная сталь + тефлон
Втулка: IXEF
Герметичность затвора (объем протечки / класс герметичности): ГОСТ 9544-2015 Класс А
Дополнительные требования: Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Запорный элемент (шар, диск, золотник): Высокопрочный чугун с эпоксидным покрытием
Защитная втулка: IXEF 50 FV/ нерж. сталь SS304
Исполнение: с электроприводом AMB-Y
Кольцевое уплотнение: Нитрил
Корпус: Серый чугун GG25

Крепеж для присоединения к трубопроводу (поставляется силами зака: Шпилька A M24x200.65 Ст.35 - 12 шт., Гайка М24 - 24 шт., Шайба 24 - 24 шт.
Максимальное рабочее давление среды при температуре +20С (Рр), ба: 16
Масса, кг, не более: 41
Напряжение питания, В: 16
Нижняя направляющая: Оцинкованная сталь + тефлон
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 300
Применяемые ответные фланцы (поставляется силами заказчика): по ГОСТ 33259-2015 исполнение В тип 01, тип 11
Пробное (испытательное) давление согласно ГОСТ 356, бар: 24
Рабочая среда: Холодная вода, 50% гликоль, горячая вода, питьевая вода
Седловое уплотнение: EPDM
Стопорное кольцо: Нержавеющая сталь ASTM 420/ Ствль XC75
Температура окружающей среды, °С: от -10 до +40
Температура рабочей среды, °С: от -10 до +120
Температура транспортировки и хранения, С: От -40 до +50
Тип присоединения к трубопроводу: Центрирующие проушины
Шильдик: Алюминий или металлизированная пленка
Шток: Сталь ASTM 420
