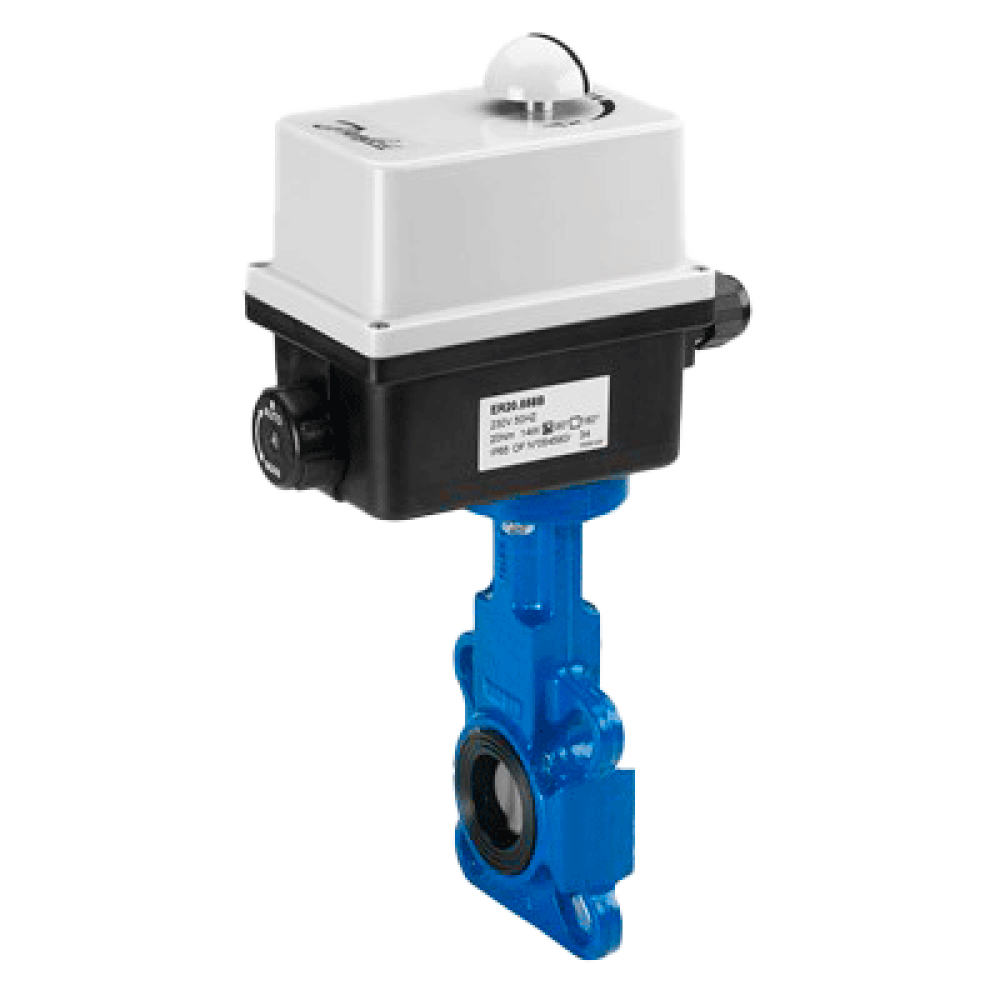

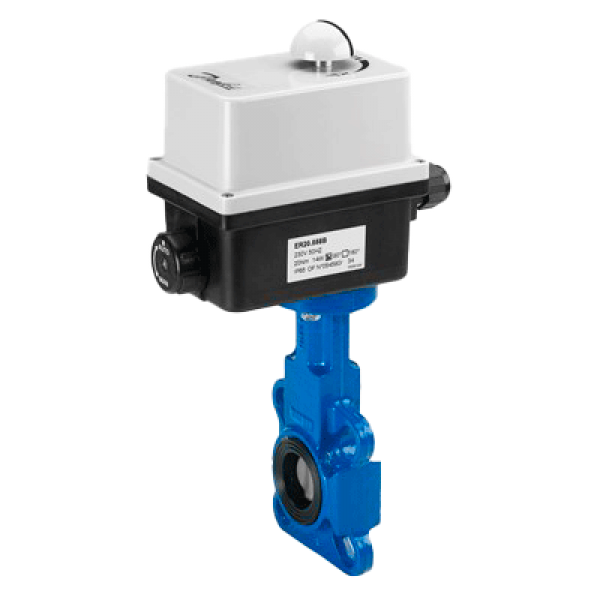

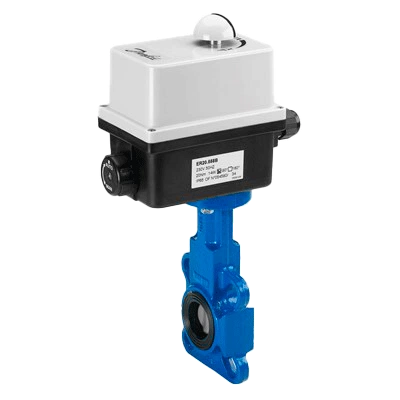

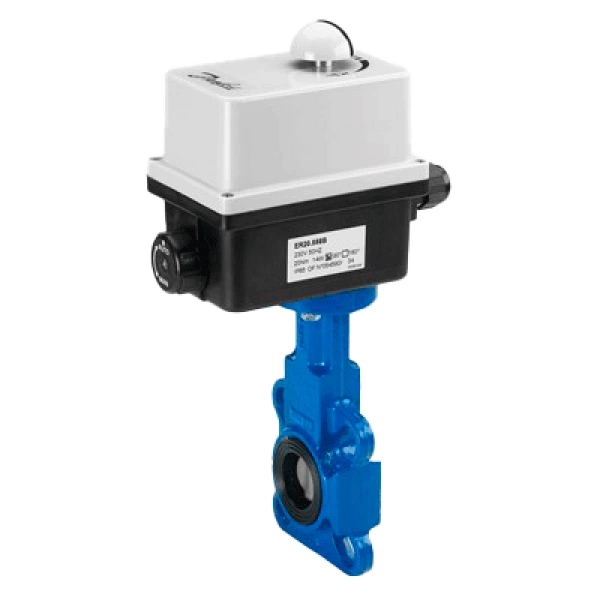

DANFOSS (RIDAN) VFY-WA PN16 DN500 DI/SS/EPDM 230V - 082X3092 (ДАНФОСС)

На складе Артикул: 082X3092

Цена по запросу

Характеристики

A, мм355	B, мм907	C, мм389
D, мм127	D1, мм478	D2, мм184
E, мм260	F, мм572	Антифрикционный подшипникОцинкованная сталь

Все характеристики

Описание DANFOSS (RIDAN) VFY-WA PN16 DN500 DI/SS/EPDM 230V - 082X3092 (ДАНФОСС)

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	500
D1, мм	478
Масса, кг, не более	572
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	от -15 до +40
Температура рабочей среды, °С	от -15 до +130
Тип присоединения к трубопроводу	Центрирующие проушины
Корпус	Высокопрочный чугун GGG40
Шильдик	Алюминий или металлизированная пленка
Кольцевое уплотнение	NBR
Стопорное кольцо	Оцинкованная сталь
Седловое уплотнение	EPDM
A, мм	355
D, мм	127
E, мм	260
D2, мм	184
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Дополнительные требования	Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Исполнение	с электроприводом AMB-Y VT1500
B, мм	907
C, мм	389
F, мм	572
Температура транспортировки и хранения, С	От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Напряжение питания, В	230 В перем. ток
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие затворов дисковых типа VFY техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- затвор дисковый типа VFY в комплекте с приводом;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Затворы типа VFY модификации VFY-WA (далее- затворы VFY или затворы) – используется с электрическим приводом и предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затворы не предназначены для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В тип 11
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Шпилька А М30х290.85 Ст.35 - 16 шт, Гайка М30 - 32 шт, Шайба 30 - 32 шт, Болт М30-90 Ст35 - 8 шт, Шайба 30 - 8 шт
Верхний вал	Сталь X5CrNiCuNb16-4
Нижний вал	Сталь X5CrNiCuNb16-4
Антифрикционный подшипник	Оцинкованная сталь
Винт	Корр.ст.сталь
Прижимная пластина	Корр.ст.сталь X5CrNi18-10
Верхняя втулка	Корр. ст. сталь X5CrNi18-10
Диск	Сталь AISI 316
Уплотнение	FKM
Шайба	Сталь С235JR
Опорный шарик	Корр. ст. сталь
Опорная шайба	Сталь X5CrNiCuNb16-4
Мощность, Вт	250
Номинальный ток, А	1,15
Время поворота 90°, с	113
Момент, Н*м	1500
Пылевлагозащита корпуса электропривода	IP68

Технические характеристики DANFOSS (RIDAN) VFY-WA PN16 DN500 DI/SS/EPDM 230V - 082X3092 (ДАНФОСС)

Основные характеристики

A, мм	355
B, мм	907
C, мм	389
D, мм	127
D1, мм	478
D2, мм	184
E, мм	260
F, мм	572
Антифрикционный подшипник	Оцинкованная сталь
Верхний вал	Сталь X5CrNiCuNb16-4
Верхняя втулка	Корр. ст. сталь X5CrNi18-10
Винт	Корр.ст.сталь
Время поворота 90°, с	113
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Диск	Сталь AISI 316
Дополнительные требования	Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Исполнение	с электроприводом AMB-Y VT1500
Кольцевое уплотнение	NBR
Корпус	Высокопрочный чугун GGG40
Крепеж для присоединения к трубопроводу (поставляется силами зака	Шпилька А М30х290.85 Ст.35 - 16 шт, Гайка М30 - 32 шт, Шайба 30 - 32 шт, Болт М30-90 Ст35 - 8 шт, Шайба 30 - 8 шт
Максимальное рабочее давление среды при температуре +20С (Рр), ба	16
Масса, кг, не более	572
Момент, Н*м	1500
Мощность, Вт	250
Напряжение питания, В	230 В перем. ток
Нижний вал	Сталь X5CrNiCuNb16-4
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	500
Номинальный ток, А	1,15
Опорная шайба	Сталь X5CrNiCuNb16-4
Опорный шарик	Корр. ст. сталь
Прижимная пластина	Корр.ст.сталь X5CrNi18-10
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В тип 11
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Пылевлагозащита корпуса электропривода	IP68
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Седловое уплотнение	EPDM
Стопорное кольцо	Оцинкованная сталь
Температура окружающей среды, °С	от -15 до +40
Температура рабочей среды, °С	от -15 до +130
Температура транспортировки и хранения, С	От -40 до +50
Тип присоединения к трубопроводу	Центрирующие проушины
Уплотнение	FKM
Шайба	Сталь С235JR
Шильдик	Алюминий или металлизированная пленка
