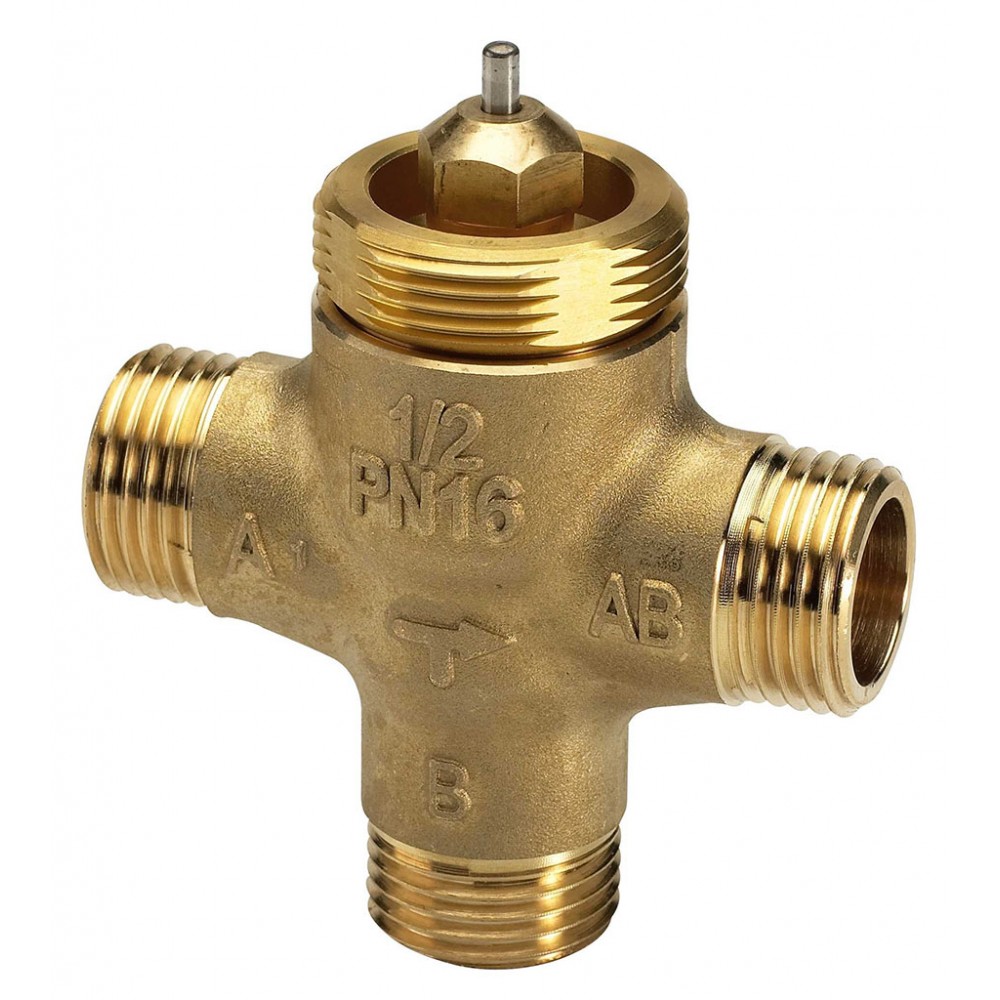

DANFOSS (RIDAN) Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 20 Kv 2,5 T=1200C - 065Z2085 (ДАНФОСС)

На складе Артикул: 065Z2085

Цена по запросу

Характеристики

D, мм15 (фитинг)	G, дюйм¾	H, мм35
H₁, мм47,5	L, мм77	L₁, мм20
R, дюймы½	Вид привода или регулирующего блокаAMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU.	Герметичность затвора (объем протечки / класс герметичности)Не более 0,05 от А к АВ, не более 1 от В к АВ

Все характеристики

Описание DANFOSS (RIDAN) Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 20 Kv 2,5 T=1200C - 065Z2085 (ДАНФОСС)

Номинальный диаметр (DN), мм	20
Номинальное давление (PN), бар	16
Шток	Нержавеющая сталь
Максимально допустимый перепад давлений, бар	1
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Уплотнение	EPDM
L, мм	77
Рабочая среда	вода или 50% водный раствор гликоля
Характеристика регулирования	Логарифмическая
Температура рабочей среды, °С	2-120
Тип присоединения к трубопроводу	Наружная резьба
Динамический диапазон регулирования	1 : 50
Вид привода или регулирующего блока	AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU.
D, мм	15 (фитинг)
Масса приварного фитинга, кг	0,17
Корпус	Необесцинковывающаяся латунь CuZn36Pb2As
R, дюймы	½
Масса резьбового фитинга, кг	0,17
Ход штока, мм	2,8
Масса, кг, не более	0,4
H, мм	35
Назначение изделия	Клапан регулирующий типа VZL модификации 3 может работать в сочетании с электрическими приводами AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU.
Герметичность затвора (объем протечки / класс герметичности)	Не более 0,05 от А к АВ, не более 1 от В к АВ
Пропускная способность Kvs, м³/ч	Для прохода A-AB-2,5; Для прохода B-AB-1,6
L₁, мм	20
Размер присоединительной резьбы по ISO 228/1, d	¾
G, дюйм	¾
H₁, мм	47,5
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана регулирующего типа VZL техническим требованиям при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VZL при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан регулирующий VZL3;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- паспорт (предоставляется по запросу в электронной форме).

Технические характеристики DANFOSS (RIDAN) Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 20 Kv 2,5 T=1200C - 065Z2085 (ДАНФОСС)

Основные характеристики

D, мм	15 (фитинг)
G, дюйм	¾
H, мм	35
H₁, мм	47,5
L, мм	77
L₁, мм	20
R, дюймы	½
Вид привода или регулирующего блока	AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU.
Герметичность затвора (объем протечки / класс герметичности)	Не более 0,05 от А к АВ, не более 1 от В к АВ
Динамический диапазон регулирования	1 : 50
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Необесцинковывающаяся латунь CuZn36Pb2As
Максимально допустимый перепад давлений, бар	1
Масса приварного фитинга, кг	0,17
Масса резьбового фитинга, кг	0,17
Масса, кг, не более	0,4
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	20
Пропускная способность Kvs, м³/ч	Для прохода A-AB-2,5; Для прохода B-AB-1,6
Рабочая среда	вода или 50% водный раствор гликоля
Размер присоединительной резьбы по ISO 228/1, d	¾
Температура рабочей среды, °С	2-120
Тип присоединения к трубопроводу	Наружная резьба
Уплотнение	EPDM
Характеристика регулирования	Логарифмическая
Ход штока, мм	2,8
Шток	Нержавеющая сталь
