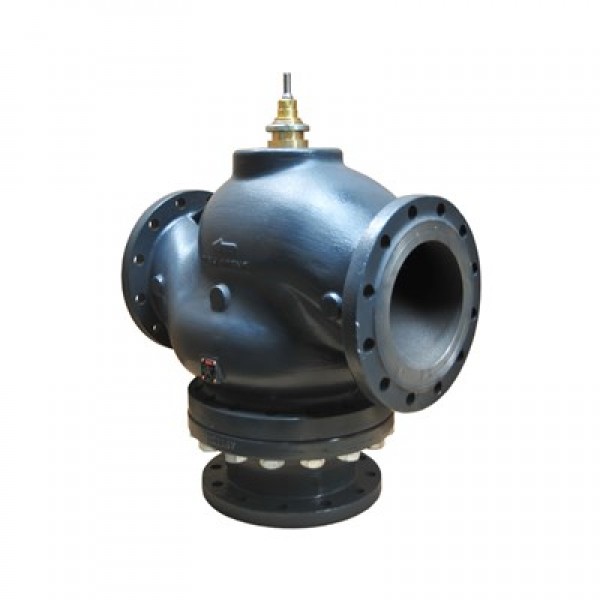

DANFOSS (RIDAN) VF3 Клапан регулирующий Ду 32 Kv 16 - 065Z3358

Name: DANFOSS (RIDAN) VF3 Клапан регулирующий Ду 32 Kv 16 - 065Z3358
Brand: DANFOSS
SKU: 065Z3358

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальный диаметр (DN), мм	32
Номинальное давление (PN), бар	16
Шток	Нержавеющая сталь
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Уплотнение	EPDM
L, мм	223
PH среды	Мин. 7 , Макс 10
n	4
k, мм	100
D2, мм	19
Ход штока, мм	15
Рабочая среда	вода или 50% водный раствор гликоля
Золотник	Бронза
Температура рабочей среды, °С	2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С
Тип присоединения к трубопроводу	Фланцы, РN = 16 бар, по EN1092-2
Динамический диапазон регулирования	100 : 1
Характеристика регулирования	проход А-АВ: логарифмическая; проход В-ВА: линейная
Температура транспортировки и хранения, °С	От -40 до +80
Масса, кг, не более	6,9
H2, мм	223
Максимально допустимый перепад давлений, бар	На смешение:4 бара; на разделение: 1 бар
Корпус	Серый чугун (GG-25)
H, мм	80
Назначение изделия	Назначение изделияКлапан регулирующий типа VF модификации 3 (далее – клапан регулирующий VF 3) предназначен для применения преимущественно в системах тепло- и холодоснабжения зданий.
Коэффициент начала кавитации	≥ 0,4
Герметичность затвора (объем протечки / класс герметичности)	Проход А-АВ: 100% герметичность; Проход В-ВА: ≤ 1,0 % от kvs
Вид привода или регулирующего блока	AMV(E) 25; AMV(E) 25 SU/SD; AMV(E) 35, AMV(E) 435,AMV(E) 445; AMV(E) 438SU
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана регулирующего типа VF техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VF при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Пропускная способность Kvs, м³/ч	16
H₁, мм	203
Комплектность	КомплектностьВ комплект поставки входит:- клапан регулирующий VF 3;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме);- инструкция по монтажу;

Технические характеристики 065Z3358

Основные характеристики

D2, мм: 19
H, мм: 80
H2, мм: 223
H₁, мм: 203
k, мм: 100
L, мм: 223
n: 4
PH среды: Мин. 7 , Макс 10
Вид привода или регулирующего блока: AMV(E) 25; AMV(E) 25 SU/SD; AMV(E) 35, AMV(E) 435,AMV(E) 445; AMV(E) 438SU
Герметичность затвора (объем протечки / класс герметичности): Проход А-АВ: 100% герметичность; Проход В-ВА: ≤ 1,0 % от kvs
Динамический диапазон регулирования: 100 : 1
Золотник: Бронза
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Серый чугун (GG-25)

Коэффициент начала кавитации: ≥ 0,4
Максимально допустимый перепад давлений, бар: На смешение:4 бара; на разделение: 1 бар
Масса, кг, не более: 6,9
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 32
Пропускная способность Kvs, м³/ч: 16
Рабочая среда: вода или 50% водный раствор гликоля
Температура рабочей среды, °С: 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С
Температура транспортировки и хранения, °С: От -40 до +80
Тип присоединения к трубопроводу: Фланцы, РN = 16 бар, по EN1092-2
Уплотнение: EPDM
Характеристика регулирования: проход А-АВ: логарифмическая; проход В-ВА: линейная
Ход штока, мм: 15
Шток: Нержавеющая сталь
