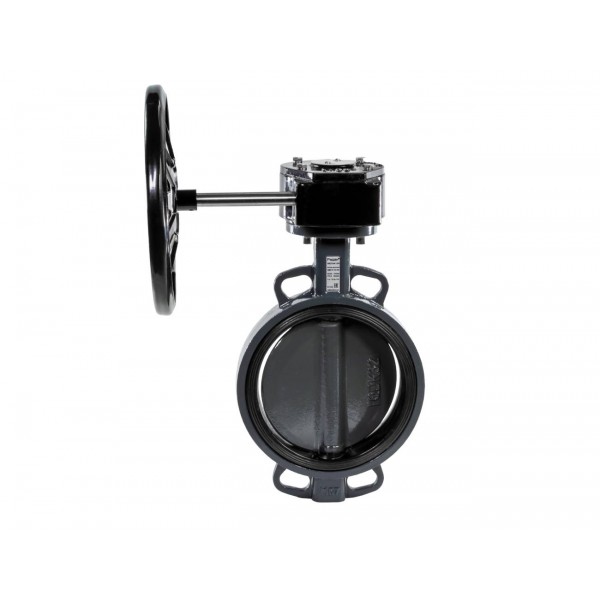

DANFOSS (RIDAN) РИДАН ЗДМ 06.16.300 затвор дисковый(пр. класс 0821107346) - 082X4435R

Основные характеристики

G, мм

260

H, мм

372

L, мм

205

U, мм

124

W, мм

345

ØV, мм

300

А, мм

78

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс А

Дополнительные требования

Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.

Исполнение

с ручным редукторным приводом

Максимальное рабочее давление среды при температуре +20С (Рр), ба

16

Масса, кг, не более

42

Назначенный ресурс работы

2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

300

Рабочая среда

Холодная вода, 50% гликоль, горячая вода, питьевая вода

Температура окружающей среды, °С

от -15 до +70

Температура рабочей среды, °С

от -15 до +120

Тип присоединения к трубопроводу

Центрирующие проушины

Условия транспортировки и хранения

Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
