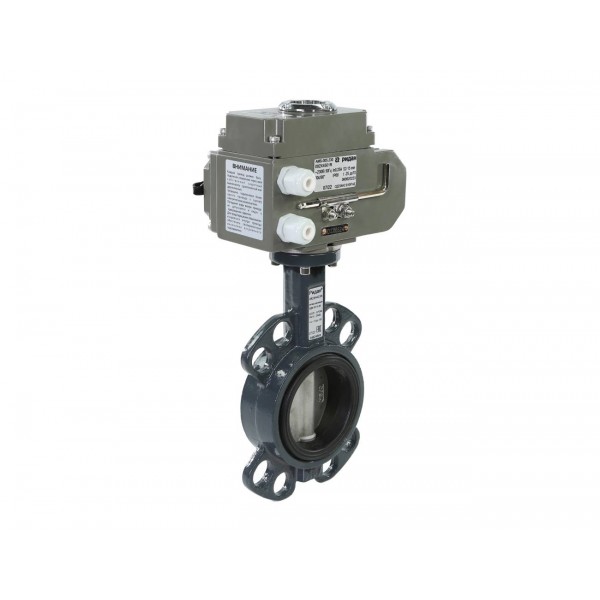

DANFOSS (RIDAN) Затвор Ридан PN16 DN300 чуг./EPDM/ЭП220В - 082X4539R (ДАНФОСС)

На складе Артикул: 082X4539R

182 062 ₽

Характеристики

A, мм152	B, мм268	C, мм210
D, мм93	H, мм456	H₁, мм235
L, мм78	Врема поворота на 90 грд, сек40	Герметичность затвора (объем протечки / класс герметичности)ГОСТ 9544-2015 Класс А

Все характеристики

Описание DANFOSS (RIDAN) Затвор Ридан PN16 DN300 чуг./EPDM/ЭП220В - 082X4539R (ДАНФОСС)

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	300
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Тип присоединения к трубопроводу	Центрирующие проушины
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Температура рабочей среды, °С	от -15 до +120
C, мм	210
D, мм	93
Назначенный ресурс работы	2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
L, мм	78
Температура окружающей среды, °С	от -15 до +70
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие дисковых затворов типа ЗДМ техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа ЗДМ при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Исполнение	с электрическим приводом АМБ
Класс защиты IP	68
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Комплектность	В комплект поставки входит:- затвор дисковый;- электрический привод;- переходники и адаптеры (если необходимо);- крепеж электропривода;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Затворы дисковые типа ЗДМ (далее - затворы ) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы ЗДМ предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор ЗДМ не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
Врема поворота на 90 грд, сек	40
Масса, кг, не более	56
B, мм	268
H₁, мм	235
H, мм	456
A, мм	152
Ток, А	0,33
Напряжение питания, В	220±10% В, 50 Гц

Технические характеристики DANFOSS (RIDAN) Затвор Ридан PN16 DN300 чуг./EPDM/ЭП220В - 082X4539R (ДАНФОСС)

Основные характеристики

A, мм	152
B, мм	268
C, мм	210
D, мм	93
H, мм	456
H₁, мм	235
L, мм	78
Врема поворота на 90 грд, сек	40
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Исполнение	с электрическим приводом АМБ
Класс защиты IP	68
Максимальное рабочее давление среды при температуре +20С (Рр), ба	16
Масса, кг, не более	56
Назначенный ресурс работы	2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
Напряжение питания, В	220±10% В, 50 Гц
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	300
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	от -15 до +70
Температура рабочей среды, °С	от -15 до +120
Тип присоединения к трубопроводу	Центрирующие проушины
Ток, А	0,33
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
