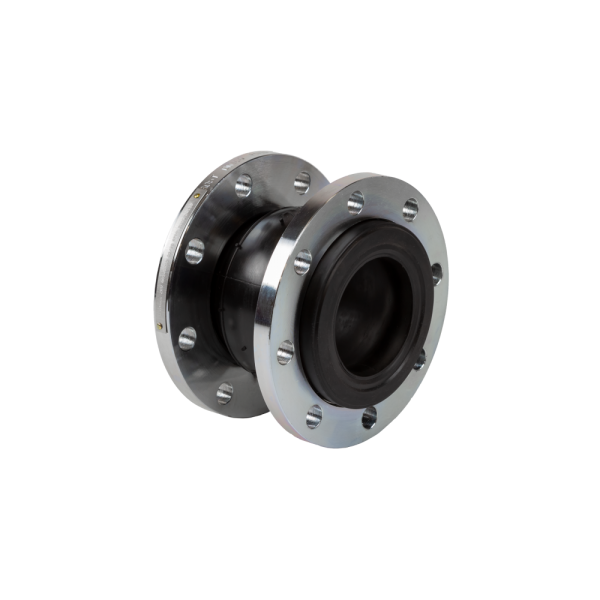

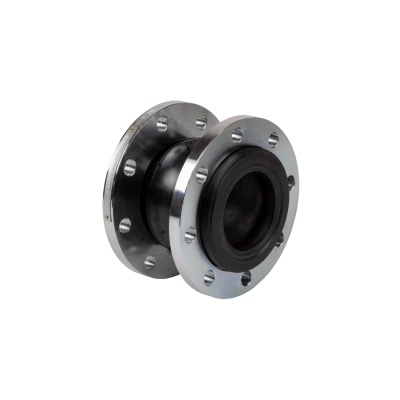

DANFOSS (RIDAN) ZKV EPDM PN16 DN80 - 082X9034R (ДАНФОСС)

На складе Артикул: 082X9034R

11 795 ₽

Характеристики

L, мм135	Гибкий элементEPDM/ каучук, армированный нейлоновой нитью	Диапазон рабочих давлений, бардо 16 бар (Вакуум от 640 мм. р.ст) - см. Диаграмму Температура-Давление в Руководстве по эксплуатации
Дополнительные требованияПри монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки	Значение давления рабочей среды, при котором обязательна установк10,3	ИсполнениеEPDM
Код комплекта контрольных стержней (поставляются отдельно под зак082X9004	Масса, кг, не более6,8	Момент затяжки крепежа на фланцах вставки при установке, Нм1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 50 Нм; 3 этап- протянуть динамометрическим ключом с моментом 80 Н*м.

Все характеристики

Описание DANFOSS (RIDAN) ZKV EPDM PN16 DN80 - 082X9034R (ДАНФОСС)

Номинальный диаметр (DN), мм	80
Тип присоединения к трубопроводу	Фланцевое
Ответные фланцы (обеспечиваются силами заказчика)	По ГОСТ 33259-2015, исполнение В, тип 11
Требуемое количество комплектов контрольных стержней, шт	1
Исполнение	EPDM
Значение давления рабочей среды, при котором обязательна установка контрольных стержней, бар	10,3
Масса, кг, не более	6,8
Номинальное давление (PN),бар	16
Температура окружающей среды, °С	от -20 до +70
L, мм	135
Гибкий элемент	EPDM/ каучук, армированный нейлоновой нитью
Температура рабочей среды, °С	от -20 до +100
Рабочая среда	вода, горячая вода, питьевая вода, гликолевые растворы до 50%
Дополнительные требования	При монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от -10°С до +50°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при температурах от -40°С до +50°С кратковременно.
Пространственное монтажное положение	Любое
Момент затяжки крепежа на фланцах вставки при установке, Н*м	1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 50 Нм; 3 этап- протянуть динамометрическим ключом с моментом 80 Нм.
Диапазон рабочих давлений, бар	до 16 бар (Вакуум от 640 мм. р.ст) - см. Диаграмму "Температура-Давление" в Руководстве по эксплуатации
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие гибких вставок ZKV техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы гибких вставок при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- гибкая вставка в сборе;- упаковочная коробка;Комплект контрольных стержней* (не входит в комплект поставки гибких вставок, поставляются по заказу):- 2 стержня;- 4 фасонные детали;- 4 гайки;- 4 прокладки (резина);- 4 шайбы.* для гибких вставок (от DN200 до DN600 следует применять 2 комплекта контрольных стержней на одну вставку)
Назначение изделия	Гибкие вставки типа ZKV (далее - гибкие вставки или вставки) применяются в системах питьевого водоснабжения, хозяйственно-бытовой канализации, в системах теплоснабжения и в промышленных системах и служат для уменьшения шумов и для предотвращения передачи механических вибраций по трубопроводным системам (например, от насосного оборудования).Гибкие вставки не являются средством обеспечения пожарной безопасности.По запросу для гибких вставок поставляется комплект контрольных стержней, который используется в целях ограничения предельных деформаций вставки.При выборе материалов применяемых гибких вставок следует пользоваться общими данными по их стойкости к рабочим средам и воздействию внешних факторов.Рекомендуем запрашивать о применимости гибких вставок в каждом случае.
Код комплекта контрольных стержней (поставляются отдельно под заказ)	082X9004

Технические характеристики DANFOSS (RIDAN) ZKV EPDM PN16 DN80 - 082X9034R (ДАНФОСС)

Основные характеристики

L, мм	135
Гибкий элемент	EPDM/ каучук, армированный нейлоновой нитью
Диапазон рабочих давлений, бар	до 16 бар (Вакуум от 640 мм. р.ст) - см. Диаграмму Температура-Давление в Руководстве по эксплуатации
Дополнительные требования	При монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки
Значение давления рабочей среды, при котором обязательна установк	10,3
Исполнение	EPDM
Код комплекта контрольных стержней (поставляются отдельно под зак	082X9004
Масса, кг, не более	6,8
Момент затяжки крепежа на фланцах вставки при установке, Н*м	1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 50 Нм; 3 этап- протянуть динамометрическим ключом с моментом 80 Нм.
Номинальное давление (PN),бар	16
Номинальный диаметр (DN), мм	80
Ответные фланцы (обеспечиваются силами заказчика)	По ГОСТ 33259-2015, исполнение В, тип 11
Пространственное монтажное положение	Любое
Рабочая среда	вода, горячая вода, питьевая вода, гликолевые растворы до 50%
Температура окружающей среды, °С	от -20 до +70
Температура рабочей среды, °С	от -20 до +100
Тип присоединения к трубопроводу	Фланцевое
Требуемое количество комплектов контрольных стержней, шт	1
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от -10°С до +50°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при температурах от -40°С до +50°С кратковременно.
