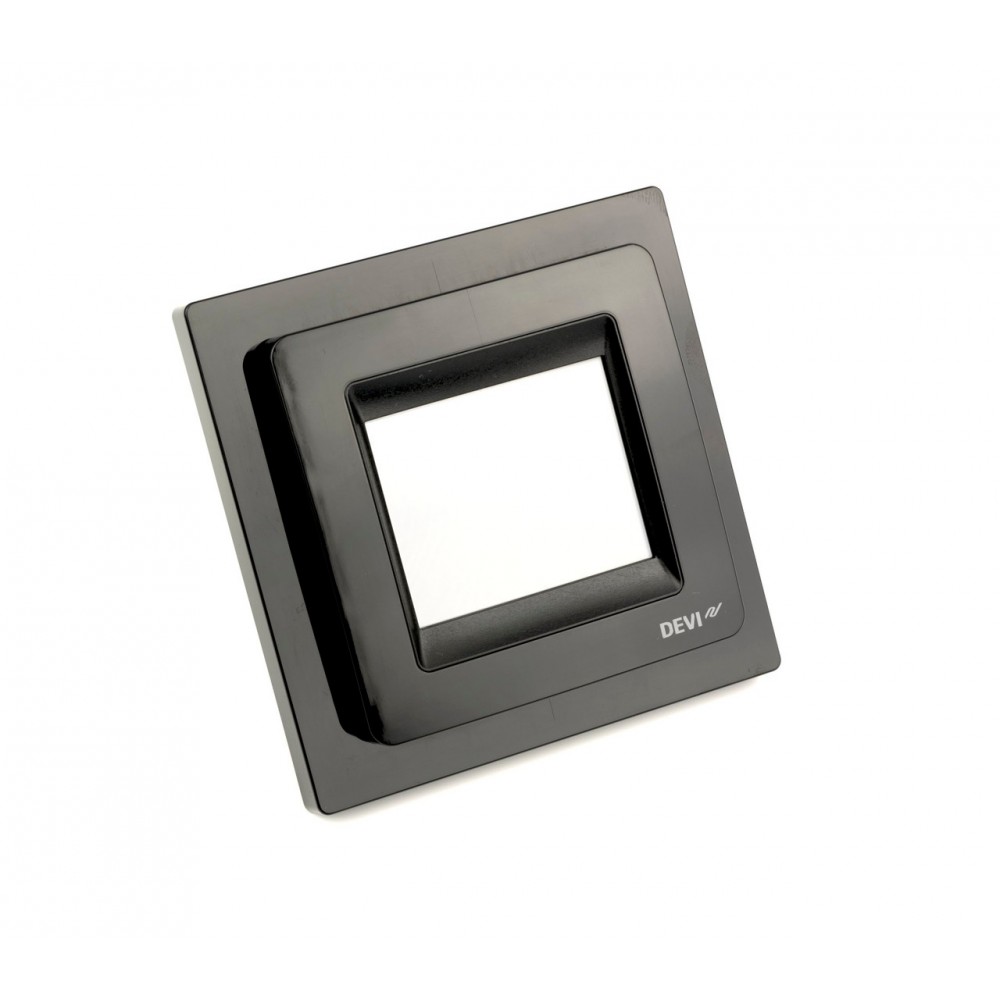

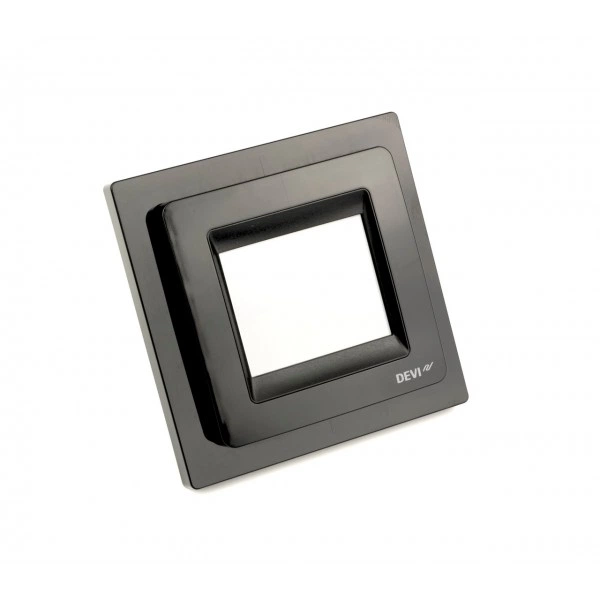

DANFOSS (RIDAN) DEVIreg Touch терморегулятор черный(пр. класс 2166120702) - 140F1069 (ДАНФОСС)
Характеристики
| Активная нагрузкаМакс. 16 А / 3680 Вт при 230 В | Габаритные размеры упаковки (длина/ширина/высота)140 мм х 95 мм х 85 мм | Глубина в стене24 мм |
| Диапазоны регулирования температурыТемпература пола: +5°С…+45°С Температура воздуха: +5°С…+35°С | ДисплейСенсорный монохромный 2” | Индуктивная нагрузкаМакс. 1 А при сos φ = 0,3 |
| Класс безопасности (software class)A | Класс защиты IPIP 21 | Класс защиты от поражения электрическим токомClass II - |
Оптовая цена?
Описание DANFOSS (RIDAN) DEVIreg Touch терморегулятор черный(пр. класс 2166120702) - 140F1069 (ДАНФОСС)
| Потребляемая мощность в режиме ожидания | < 400 мВт |
| Температура хранения | -20…+65 °С |
| Температура защиты от замерзания | +5…9 °С (заводская установка +5 °С) |
| Класс защиты IP | IP 21 |
| Класс защиты от поражения электрическим током | Class II - |
| Класс безопасности (software class) | A |
| Тип датчиков | DEVI, NTC (отрицательный температурный коэффициент), 15 кОм при 25 °С, термистор низкого напряжения, гальванически отделённый от источника питания. |
| Электросопротивление датчиков DEVI NTC 15 кОм 25 °С | 0 °С - 42 кОм 20 °C - 18 кОм 25 °С - 15 кОм 50 °С -6 кОм |
| Совместимость с зарубежными типами датчиков | Aube - 10 кОм Eberle - 33 кОм Ensto - 47 кОмFenix - 10 кОмTeplolux - 6,8 кОм OJ - 12 кОм Raychem - 10 кОм Warmup - 12 кОм |
| Совместимость с другими типами корпусов | Более 25 типов дизайна |
| Контроль неисправности датчика температуры на проводе | Терморегулятор имеет систему контроля выносного датчика температуры, которая при обрыве или замыкании датчика отключает нагрев. На дисплее появляется символ неисправности с комментарием. |
| Коммутатор нагрузки | NO, двухконтактное реле |
| Ограничение температуры пола | Макс. температура: от +20 до +35°С (+45°С) Мин. температура: от +10 до +35°С (+45°С) |
| Тип контроллера | 1 С |
| Габаритные размеры упаковки (длина/ширина/высота) | 140 мм х 95 мм х 85 мм |
| Масса прибора | 283 г |
| Размеры терморегулятора (высота/ширина/глубина) | Корпус в сборе: 85 мм х 85мм х 44 мм Верхняя часть: 67 мм х 67 мм х 22 мм Нижняя часть: 67 мм х 67 мм 22 мм (от поверхности стены) |
| Масса терморегулятора | 115 г |
| Глубина в стене | 24 мм |
| Индуктивная нагрузка | Макс. 1 А при сos φ = 0,3 |
| Активная нагрузка | Макс. 16 А / 3680 Вт при 230 В |
| Напряжение питания | 220...240 В~, 50/60 Гц |
| Дисплей | Сенсорный монохромный 2” |
| Температура окружающей среды | 0 °С…+30 °С |
| Цвет | Чёрный |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие терморегулятора DEVIreg Touch техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 5 лет с даты продажи.Срок службы терморегулятора DEVIreg™ Touch при соблюдении условий эксплуатации согласно Паспорту/Руководству по эксплуатации–10 лет. |
| Комплектность | В комплект поставки входят:- терморегулятор DEVIreg Touch (отдельно – нижняя часть корпуса, блок питания, и верхняя часть корпуса, блок индикации; внешняя рамка, выносной датчик температуры пола на проводе),- руководство по установке,- упаковочная коробка. |
| Назначение изделия | Терморегулятор электронный с таймером DEVIreg Touch (далее - терморегулятор DEVIreg Touch) - это универсальный программируемый терморегулятор. Применяется для интеллектуального управления электрическими системами электрокабельного обогрева различного назначения (Табл. 1). Терморегулятор предназначен только для стационарной установки и может быть использован для регулирования как систем комфортного нагрева пола, так и систем полного отопления помещений. Прибор может также быть использован для управления другими системами электроотопления или системами отопления с электрическими блоками контроля.Терморегулятор имеет следующие особенности:Сенсорный дисплей с подсветкой;Удобное и простое меню для программирования и эксплуатации;Мастер настройки с заданием типа комнаты и покрытия пола;Возможна установка в групповые рамки;Совместимость с NTC датчиками сторонних производителей;Настройки терморегулятора могут быть заданы до установки и импортированы в него с использованием кода, сгенерированного в Интернете, или скопированы с терморегулятора аналогичной установки.Подробная информация о терморегуляторе DEVIreg Touch расположена по адресу: touch.devi.comВнешний вид терморегулятора представлен на Рисунке 1:Рис. 1. Терморегулятор электронный с таймером DEVIreg™ Touch.Терморегулятор поставляется в виде готового электронного блока для установки в стенную монтажную коробку с крепежной базой 60 мм, аналогично электрическому коммутационному оборудованию для скрытой проводки.Области применения терморегулятора DEVIreg Touch. Таблица 1Область контроляПрименениеКонтроль температуры поверхности пола или другого объекта с помощью выносного датчика.Управление системой комфортного подогрева пола “Тёплый пол” или системами подогрева других поверхностей.Контроль температуры воздуха в месте установки терморегулятораУправление системой полного отопления помещенияОдновременный контроль температуры воздуха в помещении и температуры пола.Управление системами полного отопления помещений. Датчик температуры воздуха в помещении встроен в корпус терморегулятора. Выносной датчик на проводе устанавливается в конструкцию пола на уровне расположения нагревательного изделия (кабеля, мата).Диапазоны регулировки температуры пола, воздуха в помещении, а также точность поддержания температуры приведены в Таблице 2.Рабочие температурные диапазоны, гистерезис (точность поддержания температуры) терморегулятора DEVIreg™ Touch. Таблица 2Температурный диапазон регулированияГистерезис терморегулятораПомещение: +5 °С…+35 °С0,4 °С (± 0,2 °С)Пол: +5 °С…+45 °СОбщие технические характеристики электронного терморегулятора с таймером DEVIreg TouchТаблица 3ПараметрХарактеристикаНапряжение питания220…240 В, ~50 ГцАктивная нагрузка16А / 3680 Вт при 230 ВИндуктивная нагрузка1 А, cos φ = 0,3Температура окружающей среды+5 …+30 °СТемпература хранения- 20 …+65 °СЗащита от замерзания+5 …+9 °СМаксимальная температура пола20…35°С (до 45°С при удалённой перемычке)Минимальная температура пола10…35°С (с комбинацией датчиков температуры пола и воздуха)Контроль исправности датчикаНагрев выключается при обрыве или коротком замыкании датчика полаТип регулирования1С (PWM – широтно-импульсная модуляция)Потребляемая мощность в режиме ожидания< 400 мВтКоммутатор нагрузкиNO, двухконтактное релеДисплейСенсорный монохромный 2”Тип датчикаNTC, 15 кОм при 25°С, длина провода 3м, отрицательный температурный коэффициентСопротивление датчика DEVI (поставляется в комплекте с терморегулятором)0°C 42 кОм+20°C 18 кОм+25°C 15 кОм+50°C6 кОмВозможные варианты датчиковNTC; 6,8 кОм при 25°СNTC; 10 кОм при 25°СNTC; 12 кОм при 25°СNTC; 15 кОм при 25°С (по умолчанию, DEVI)NTC; 33 кОм при 25°СNTC; 47 кОм при 25°СКласс пожарной безопасностиАКласс защиты IPIP 21Класс защиты от поражения электрическим токомРазмеры85 х 85 х 20…24 мм (глубина в стене: 22 мм)Масса103 гЭлектрическая безопасность и электромагнитная совместимость для этого изделия обеспечиваются соответствием стандарту EN/IEC «Автоматические электрические управляющие устройства бытового и аналогичного назначения»:▪ EN/IEC 60730-1 (общее)▪ EN/IEC 60730-2-9 (терморегулятор) |
| Диапазоны регулирования температуры | Температура пола: +5°С…+45°С Температура воздуха: +5°С…+35°С |
Технические характеристики DANFOSS (RIDAN) DEVIreg Touch терморегулятор черный(пр. класс 2166120702) - 140F1069 (ДАНФОСС)
Основные характеристики
| Активная нагрузка | Макс. 16 А / 3680 Вт при 230 В |
|---|---|
| Габаритные размеры упаковки (длина/ширина/высота) | 140 мм х 95 мм х 85 мм |
| Глубина в стене | 24 мм |
| Диапазоны регулирования температуры | Температура пола: +5°С…+45°С Температура воздуха: +5°С…+35°С |
| Дисплей | Сенсорный монохромный 2” |
| Индуктивная нагрузка | Макс. 1 А при сos φ = 0,3 |
| Класс безопасности (software class) | A |
| Класс защиты IP | IP 21 |
| Класс защиты от поражения электрическим током | Class II - |
| Коммутатор нагрузки | NO, двухконтактное реле |
| Контроль неисправности датчика температуры на проводе | Терморегулятор имеет систему контроля выносного датчика температуры, которая при обрыве или замыкании датчика отключает нагрев. На дисплее появляется символ неисправности с комментарием. |
| Масса прибора | 283 г |
| Масса терморегулятора | 115 г |
| Напряжение питания | 220...240 В~, 50/60 Гц |
| Ограничение температуры пола | Макс. температура: от +20 до +35°С (+45°С) Мин. температура: от +10 до +35°С (+45°С) |
| Потребляемая мощность в режиме ожидания | < 400 мВт |
| Размеры терморегулятора (высота/ширина/глубина) | Корпус в сборе: 85 мм х 85мм х 44 мм Верхняя часть: 67 мм х 67 мм х 22 мм Нижняя часть: 67 мм х 67 мм 22 мм (от поверхности стены) |
| Совместимость с другими типами корпусов | Более 25 типов дизайна |
| Совместимость с зарубежными типами датчиков | Aube - 10 кОм Eberle - 33 кОм Ensto - 47 кОмFenix - 10 кОмTeplolux - 6,8 кОм OJ - 12 кОм Raychem - 10 кОм Warmup - 12 кОм |
| Температура защиты от замерзания | +5…9 °С (заводская установка +5 °С) |
| Температура окружающей среды | 0 °С…+30 °С |
| Температура хранения | -20…+65 °С |
| Тип датчиков | DEVI, NTC (отрицательный температурный коэффициент), 15 кОм при 25 °С, термистор низкого напряжения, гальванически отделённый от источника питания. |
| Тип контроллера | 1 С |
| Цвет | Чёрный |
| Электросопротивление датчиков DEVI NTC 15 кОм 25 °С | 0 °С - 42 кОм 20 °C - 18 кОм 25 °С - 15 кОм 50 °С -6 кОм |
