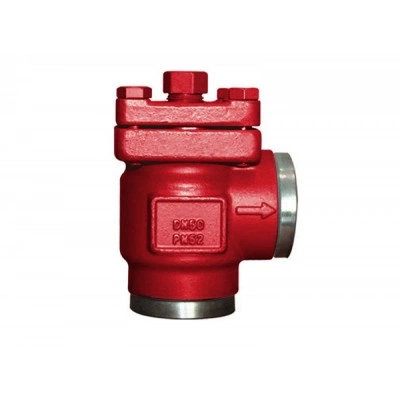

DANFOSS (RIDAN) Фильтр FIA 25 D ANG PN 52 (150 мкм) - 148B0025R (ДАНФОСС)

Нет в наличии Артикул: 148B0025R

7 687 ₽

Характеристики

H, мм110	L, мм51	ØD, мм32
ØD0, мм75	ØD1, мм25	ИсполнениеУгловой
Максимальное рабочее давление (PN), бар изб.52	Масса, кг, не более1,2	Полная производительность (фильтрующий элемент с гофрированной по17,2

Все характеристики

Описание DANFOSS (RIDAN) Фильтр FIA 25 D ANG PN 52 (150 мкм) - 148B0025R (ДАНФОСС)

Исполнение	Угловой
Масса, кг, не более	1,2
H, мм	110
ØD, мм	32
Максимальное рабочее давление (PN), бар изб.	52
Размер корпуса клапана DN, мм	25
Температура рабочей среды, °С	-60 … +150
Тип присоединения	25 D (1") - под сварку встык, EN 10220
L, мм	51
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч	13,8
Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч	14
Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч	14,5
Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч	15,2
Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч	17,2
Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч	17,9
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входят:·корпус фильтра {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, {{field:Модификация}} (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериал1Корпус клапанаСталь А3502Фильтрующий элементНержавеющая сталь 1.43013Фланцевая прокладкаПаронит AFM344Крышка клапанаСталь А3505БолтыНержавеющая сталь А2-70
ØD1, мм	25
ØD0, мм	75

Технические характеристики DANFOSS (RIDAN) Фильтр FIA 25 D ANG PN 52 (150 мкм) - 148B0025R (ДАНФОСС)

Основные характеристики

H, мм	110
L, мм	51
ØD, мм	32
ØD0, мм	75
ØD1, мм	25
Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Масса, кг, не более	1,2
Полная производительность (фильтрующий элемент с гофрированной по	17,2
Полная производительность (фильтрующий элемент с гофрированной по	17,9
Полная производительность (фильтрующий элемент с плоской поверхно	13,8
Полная производительность (фильтрующий элемент с плоской поверхно	14
Полная производительность (фильтрующий элемент с плоской поверхно	14,5
Полная производительность (фильтрующий элемент с плоской поверхно	15,2
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм	25
Температура рабочей среды, °С	-60 … +150
Тип присоединения	25 D (1) - под сварку встык, EN 10220
