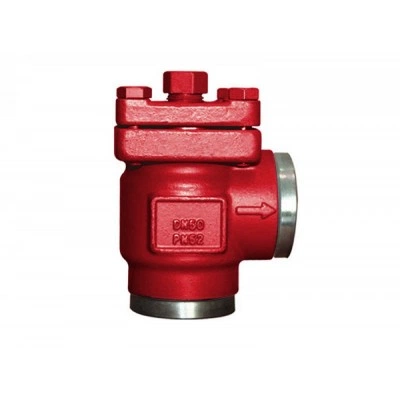

DANFOSS (RIDAN) Фильтр FIA 80 D ANG PN 52 (250 мкм) - 148B0080R

Name: DANFOSS (RIDAN) Фильтр FIA 80 D ANG PN 52 (250 мкм) - 148B0080R
Brand: DANFOSS
SKU: 148B0080R
Price: 23857 RUB
Availability: InStock

23 857 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Исполнение	Угловой
Масса, кг, не более	5,1
H, мм	162
ØD, мм	89
Максимальное рабочее давление (PN), бар изб.	52
Размер корпуса клапана DN, мм	80
Температура рабочей среды, °С	-60 … +150
Тип присоединения	80 D (3") - под сварку встык, EN 10220
L, мм	80
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч	3,3
Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч	3,4
Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч	3,5
Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч	3,7
Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч	4,2
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входят:·корпус фильтра {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, {{field:Модификация}} (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеКорпуса фильтров предназначены для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериал1Корпус клапанаСталь А3502Фильтрующий элементНержавеющая сталь 1.43013Фланцевая прокладкаПаронит AFM344Крышка клапанаСталь А3505БолтыНержавеющая сталь А2-70
ØD1, мм	80
ØD0, мм	115

Технические характеристики 148B0080R

Основные характеристики

H, мм: 162
L, мм: 80
ØD, мм: 89
ØD0, мм: 115
ØD1, мм: 80
Исполнение: Угловой
Максимальное рабочее давление (PN), бар изб.: 52
Масса, кг, не более: 5,1
Полная производительность (фильтрующий элемент с гофрированной по: 4,2

Полная производительность (фильтрующий элемент с плоской поверхно: 3,3
Полная производительность (фильтрующий элемент с плоской поверхно: 3,4
Полная производительность (фильтрующий элемент с плоской поверхно: 3,5
Полная производительность (фильтрующий элемент с плоской поверхно: 3,7
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм: 80
Температура рабочей среды, °С: -60 … +150
Тип присоединения: 80 D (3) - под сварку встык, EN 10220
