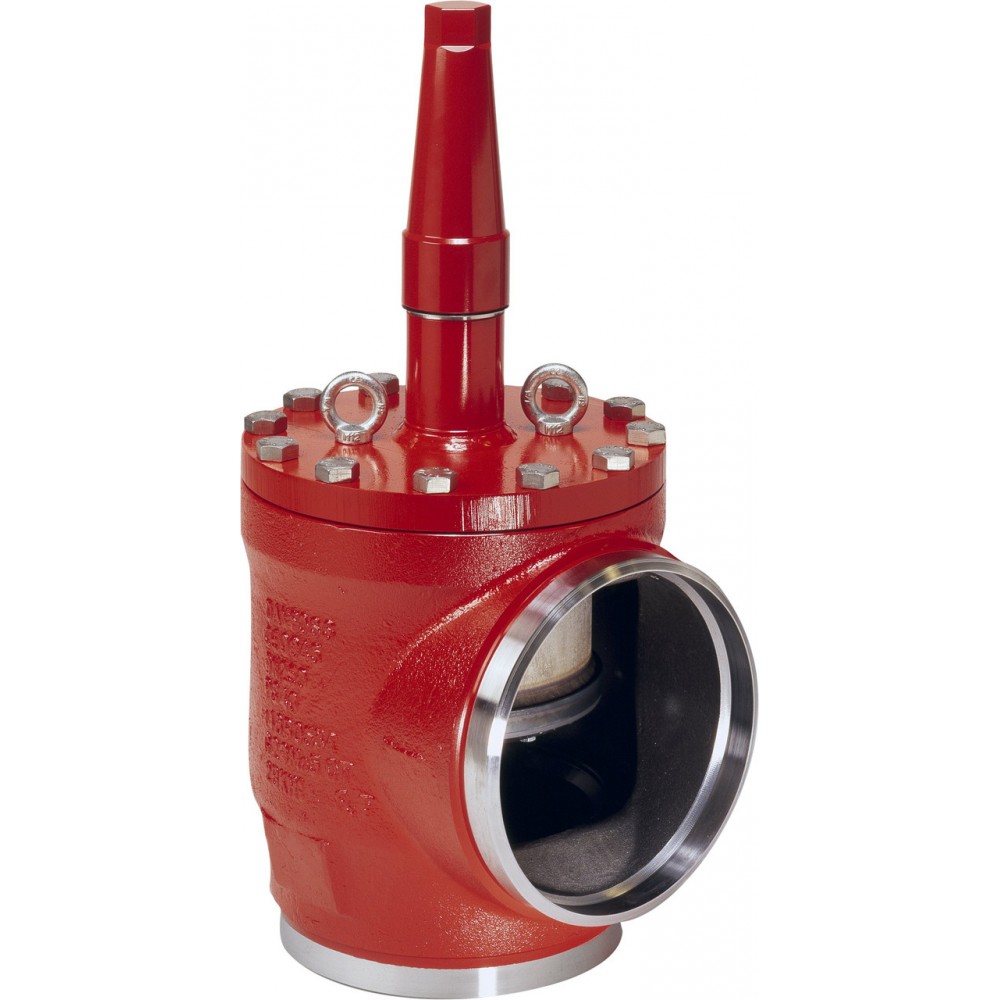

DANFOSS (RIDAN) SVA-DH 250 D ANG CAP Запорный клапан - 148B3764

Name: DANFOSS (RIDAN) SVA-DH 250 D ANG CAP Запорный клапан - 148B3764
Brand: DANFOSS
SKU: 148B3764
Price: 443609 RUB
Availability: InStock

443 609 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Исполнение	Угловой
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
ØD1, мм	400
ØD2, мм	86
k, мм	102
G, мм	210
Тип присоединения	250 D (10") - под сварку встык, DIN 2448
ΔH, мм	334
Cmax1, мм	745
Cmax2, мм	782
Масса не более, кг	130
Температура рабочей среды, °С	-60…150
Максимальное рабочее давление (PN), бар изб.	40 (при температуре от –60 до +60°С);36 (при температуре от +60 до +80°С);32 (при температуре от +80 до +120°С);28 (при температуре от +120 до +150°С).
Номинальный диаметр DN, мм	250
Пропускная способность Kvs, м³/ч	1405
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан с удлиненным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-33КрышкаСтальP275NL1, EN 10028-3G20Mn5 QT, EN 10213-34ШпиндельСтальX5CrNi18-10 DIN 174405КонусСтальP275NL1, EN 10028-36Стопорный болтСтальКачество 8.87ШарикиНержавеющая сталь8СальникНержавеющая стальX8CrNiS18-9100889Кольцевое уплотнениеХлоропрен (Неопрен)10U-образное уплотнениеТефлон (PTFE)11Кольцевое уплотнениеХлоропрен (Неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал17КолпачокАлюминийAlMgSi118Прокладка для колпачкаНейлон (PA 6)19Седло обратнойпосадкиТефлон (PTFE)20МаркировочноекольцоНержавеющая сталь22Направляющая шпинделяСталь11SMn3023БолтыСтальКачество 8.824Пружинная шайбаСталь25U-образное уплотнениеТефлон (PTFE) + нерж. сталь26Износостойкое кольцоТефлон (PTFE)27УплотнениеТефлон (PTFE)28Передний конус клапанаСтальS235JRG2, EN1002529БолтыСтальКачество 8.830Вставка конусаЧугун с шаровидным графитомEN-GJS-25031Рым-болтСталь32Кольцевое уплотнениеТефлон PTFE / FKM

Технические характеристики 148B3764

Основные характеристики

Cmax1, мм: 745
Cmax2, мм: 782
G, мм: 210
k, мм: 102
ØD1, мм: 400
ØD2, мм: 86
ΔH, мм: 334
Герметичность затвора: Класс А по ГОСТ 9544-2015

Исполнение: Угловой
Максимальное рабочее давление (PN), бар изб.: 40 (при температуре от –60 до +60°С);36 (при температуре от +60 до +80°С);32 (при температуре от +80 до +120°С);28 (при температуре от +120 до +150°С).
Масса не более, кг: 130
Номинальный диаметр DN, мм: 250
Пропускная способность Kvs, м³/ч: 1405
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С: -60…150
Тип присоединения: 250 D (10) - под сварку встык, DIN 2448
