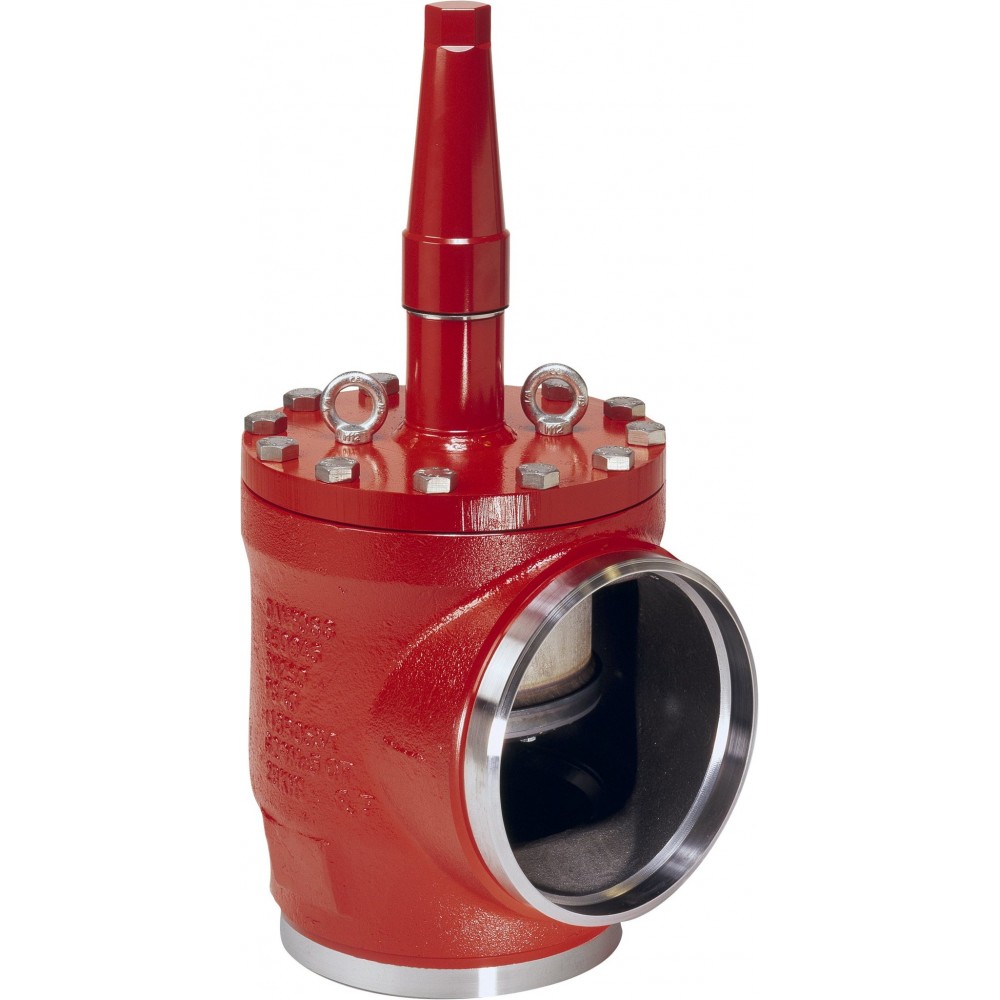

DANFOSS (RIDAN) SVA-DH 300 A ANG CAP Запорный клапан - 148B3776 (ДАНФОСС)

Нет в наличии Артикул: 148B3776

534 916 ₽

Характеристики

Cmax1, мм850	Cmax2, мм842	G, мм240
k, мм102	ØD1, мм500	ØD2, мм86
ΔH, мм384	Герметичность затвораКласс А по ГОСТ 9544-2015	ИсполнениеУгловой

Все характеристики

Описание DANFOSS (RIDAN) SVA-DH 300 A ANG CAP Запорный клапан - 148B3776 (ДАНФОСС)

Исполнение	Угловой
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
G, мм	240
ØD2, мм	86
k, мм	102
ØD1, мм	500
ΔH, мм	384
Cmax1, мм	850
Cmax2, мм	842
Масса не более, кг	190
Тип присоединения	300 A (12") - под сварку встык, ANSI (B 36.10)
Температура рабочей среды, °С	-60…150
Максимальное рабочее давление (PN), бар изб.	40 (при температуре от –60 до +60°С);36 (при температуре от +60 до +80°С);32 (при температуре от +80 до +120°С);28 (при температуре от +120 до +150°С).
Номинальный диаметр DN, мм	300
Пропускная способность Kvs, м³/ч	1870
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан с удлиненным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-33КрышкаСтальP275NL1, EN 10028-3G20Mn5 QT, EN 10213-34ШпиндельСтальX5CrNi18-10 DIN 174405КонусСтальP275NL1, EN 10028-36Стопорный болтСтальКачество 8.87ШарикиНержавеющая сталь8СальникНержавеющая стальX8CrNiS18-9100889Кольцевое уплотнениеХлоропрен (Неопрен)10U-образное уплотнениеТефлон (PTFE)11Кольцевое уплотнениеХлоропрен (Неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал17КолпачокАлюминийAlMgSi118Прокладка для колпачкаНейлон (PA 6)19Седло обратнойпосадкиТефлон (PTFE)20МаркировочноекольцоНержавеющая сталь22Направляющая шпинделяСталь11SMn3023БолтыСтальКачество 8.824Пружинная шайбаСталь25U-образное уплотнениеТефлон (PTFE) + нерж. сталь26Износостойкое кольцоТефлон (PTFE)27УплотнениеТефлон (PTFE)28Передний конус клапанаСтальS235JRG2, EN1002529БолтыСтальКачество 8.830Вставка конусаЧугун с шаровидным графитомEN-GJS-25031Рым-болтСталь32Кольцевое уплотнениеТефлон PTFE / FKM

Технические характеристики DANFOSS (RIDAN) SVA-DH 300 A ANG CAP Запорный клапан - 148B3776 (ДАНФОСС)

Основные характеристики

Cmax1, мм	850
Cmax2, мм	842
G, мм	240
k, мм	102
ØD1, мм	500
ØD2, мм	86
ΔH, мм	384
Герметичность затвора	Класс А по ГОСТ 9544-2015
Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	40 (при температуре от –60 до +60°С);36 (при температуре от +60 до +80°С);32 (при температуре от +80 до +120°С);28 (при температуре от +120 до +150°С).
Масса не более, кг	190
Номинальный диаметр DN, мм	300
Пропускная способность Kvs, м³/ч	1870
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С	-60…150
Тип присоединения	300 A (12) - под сварку встык, ANSI (B 36.10)
