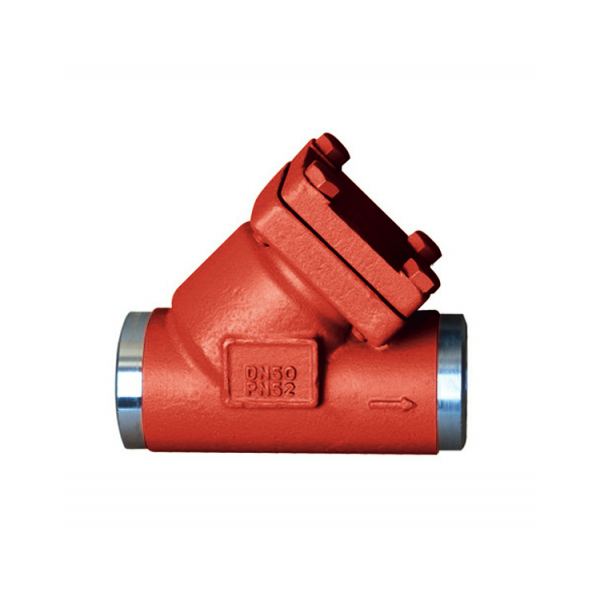

DANFOSS (RIDAN) Клапан обратный CHV 80 D STR PN 52 - 148B5080R

Name: DANFOSS (RIDAN) Клапан обратный CHV 80 D STR PN 52 - 148B5080R
Brand: DANFOSS
SKU: 148B5080R
Price: 27833 RUB
Availability: InStock

27 833 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Исполнение	Прямой
L, мм	89
Максимальное рабочее давление (PN), бар изб.	52
Температура рабочей среды, °С	-60 … +150
Тип присоединения	80 D (3") - под сварку встык, EN 10220
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Номинальный диаметр DN, мм	80
Пропускная способность Kvs, м³/ч	72
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана CHV техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана CHV при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по установке;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
H	205
Масса не более, кг	8,4
L	216
⌀D0	128
⌀D1	80
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны обратные типа CHV, {{field:Модификация}} (далее- клапан CHV) пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны CHV-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериал1Корпус клапанаСталь A3502ПрокладкаСталь 20#3Прокладка уплотнительнаяТефлон PTFE4КонусНержавеющая сталь5Прокладка фланцеваяПаронит AFM346Уплотнительное кольцоХлоропреновый каучук CR7БолтНержавеющая сталь A2-708Крышка клапанаСталь A350

Технические характеристики 148B5080R

Основные характеристики

H: 205
L: 216
L, мм: 89
Исполнение: Прямой
Максимальное рабочее давление (PN), бар изб.: 52
Масса не более, кг: 8,4
Номинальный диаметр DN, мм: 80

Пропускная способность Kvs, м³/ч: 72
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С: -60 … +150
Тип присоединения: 80 D (3) - под сварку встык, EN 10220
⌀D0: 128
⌀D1: 80
