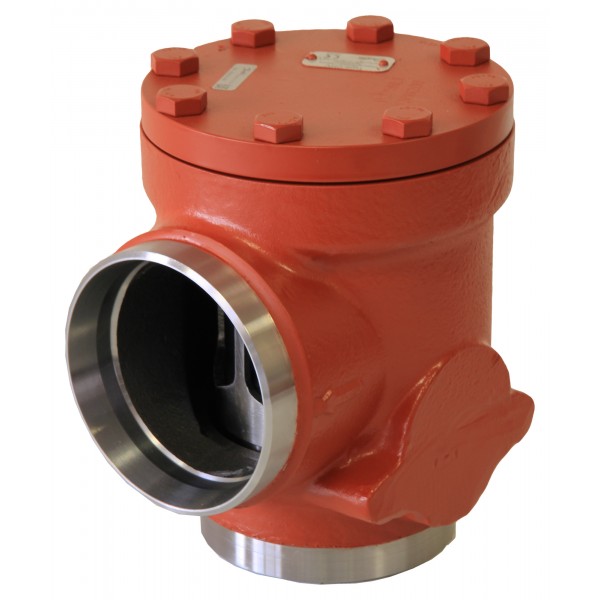

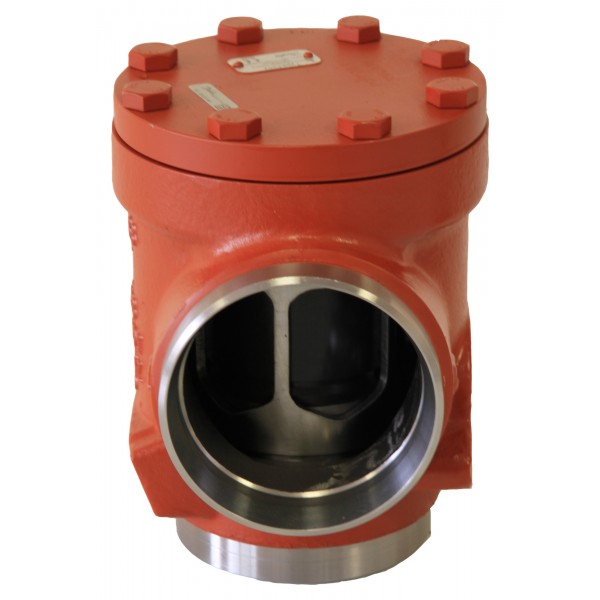

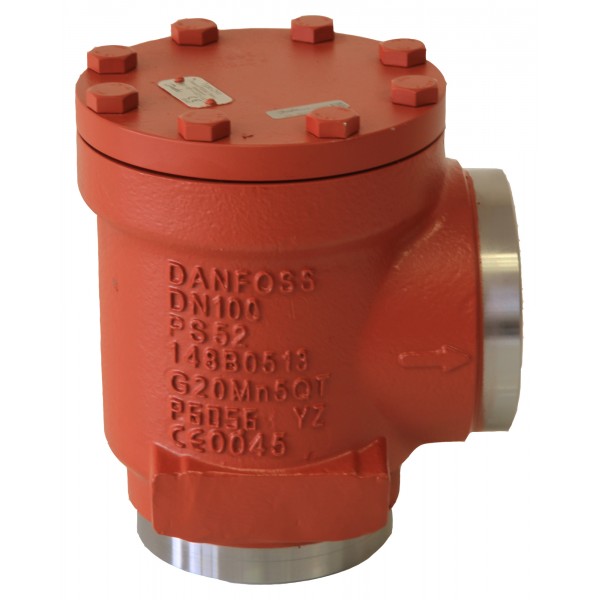

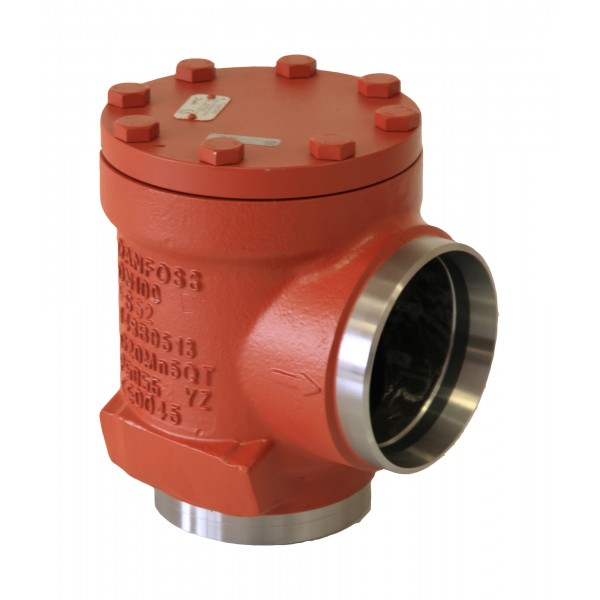

DANFOSS (RIDAN) CHV 125 D ANG Клапан обратный - 148B6136 (ДАНФОСС)

Нет в наличии Артикул: 148B6136

Все товары DANFOSS

71 920 ₽

Характеристики

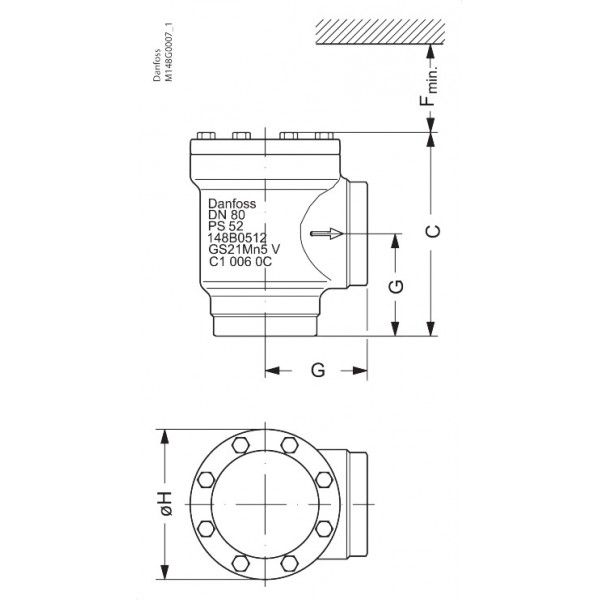

C, мм297,6	Fmin, мм160,4	G, мм128
ΔH, мм193	ИсполнениеУгловой	Максимальное рабочее давление (PN), бар изб.52
Масса не более, кг25,6	Номинальный диаметр DN, мм125	Пропускная способность Kvs, м³/ч301

Все характеристики

Описание DANFOSS (RIDAN) CHV 125 D ANG Клапан обратный - 148B6136 (ДАНФОСС)

Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Комплектность	В комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Температура рабочей среды, °С	-60 … +150
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
G, мм	128
Тип присоединения	125 D (5") - под сварку встык, EN 10220
ΔH, мм	193
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана CHV-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана CHV-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	2.1 НазначениеКлапаны обратные типа CHV-X, {{field:Модификация}} (далее- клапан CHV-X) пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны CHV-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов
Номинальный диаметр DN, мм	125
Масса не более, кг	25,6
C, мм	297,6
Fmin, мм	160,4
Пропускная способность Kvs, м³/ч	301

Технические характеристики DANFOSS (RIDAN) CHV 125 D ANG Клапан обратный - 148B6136 (ДАНФОСС)

Основные характеристики

C, мм	297,6
Fmin, мм	160,4
G, мм	128
ΔH, мм	193
Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Масса не более, кг	25,6
Номинальный диаметр DN, мм	125
Пропускная способность Kvs, м³/ч	301
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С	-60 … +150
Тип присоединения	125 D (5) - под сварку встык, EN 10220
