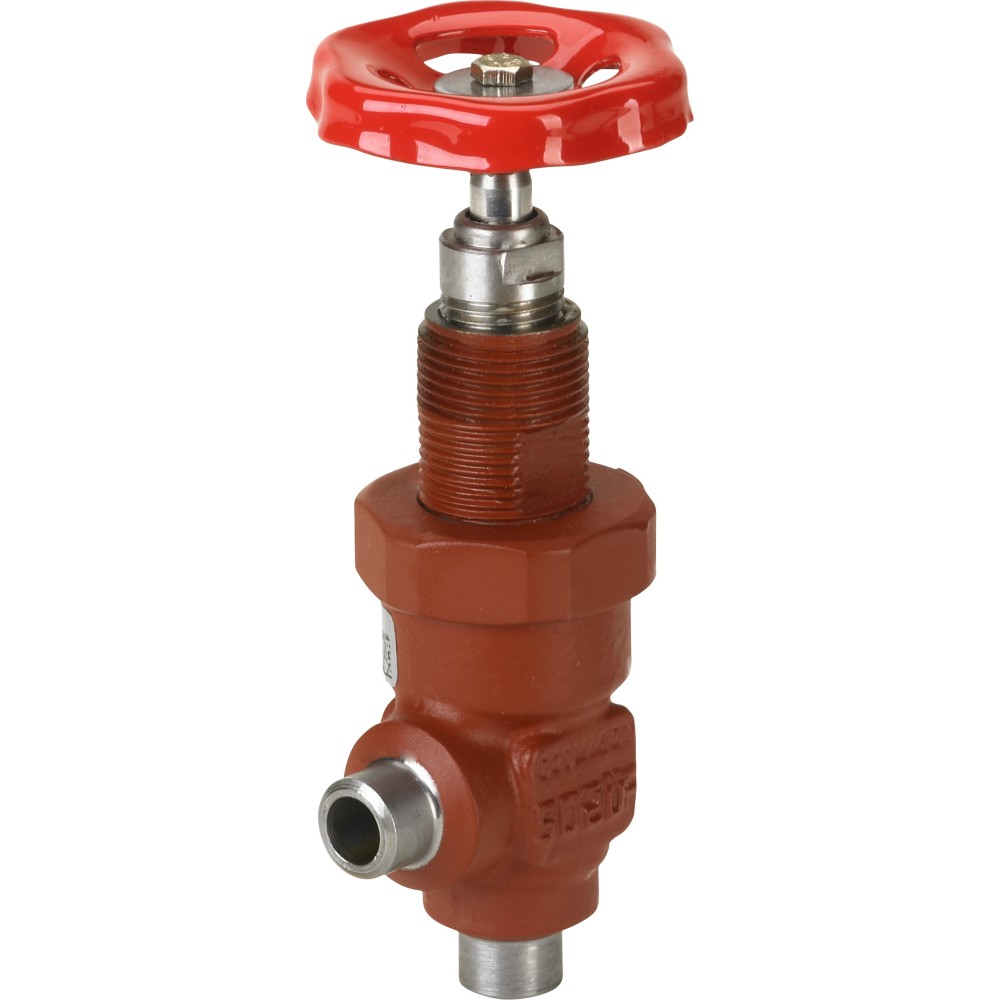

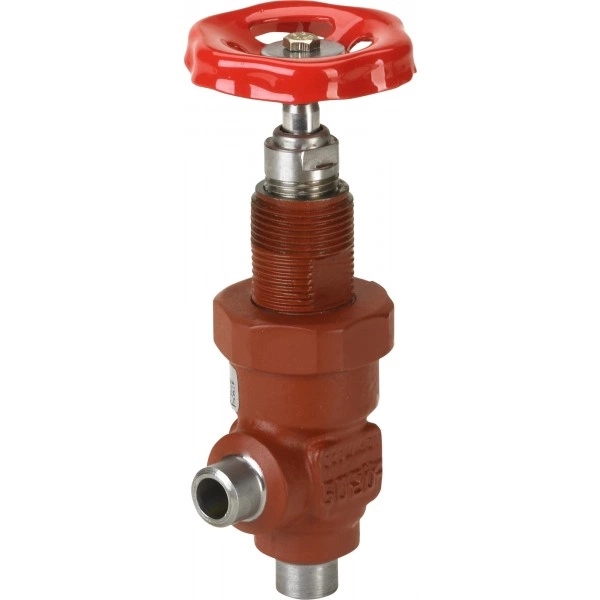

DANFOSS (RIDAN) SVA-S 10 D ANG H-WHEEL Запорный клапан - 148B5100

Name: DANFOSS (RIDAN) SVA-S 10 D ANG H-WHEEL Запорный клапан - 148B5100
Brand: DANFOSS
SKU: 148B5100
Price: 7846 RUB
Availability: InStock

7 846 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Пропускная способность Kvs, м³/ч	4,5
Максимальное рабочее давление (PN), бар изб.	52
Температура рабочей среды, °С	-60 … +150
G, мм	45
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
ΔH, мм	60
Масса не более, кг	1,4
Тип присоединения	10 D (3/8") - под сварку встык, EN 10220
Размер корпуса клапана DN, мм	10
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Исполнение	Стальной угловой
ØD, мм	60
Cmax, мм	173
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеКлапан SVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-33Крышка клапана, вкладышСталь11SMn30100874ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20БолтСталь22Ниппель под сваркуСтальS235JRG21002523ГайкаСталь11SMn301008724Уплотнительное кольцоБезасбестовый материал25Дисковая пружинаСталь

Технические характеристики 148B5100

Основные характеристики

Cmax, мм: 173
G, мм: 45
ØD, мм: 60
ΔH, мм: 60
Герметичность затвора: Класс А по ГОСТ 9544-2015
Исполнение: Стальной угловой
Максимальное рабочее давление (PN), бар изб.: 52

Масса не более, кг: 1,4
Пропускная способность Kvs, м³/ч: 4,5
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм: 10
Температура рабочей среды, °С: -60 … +150
Тип присоединения: 10 D (3/8) - под сварку встык, EN 10220
