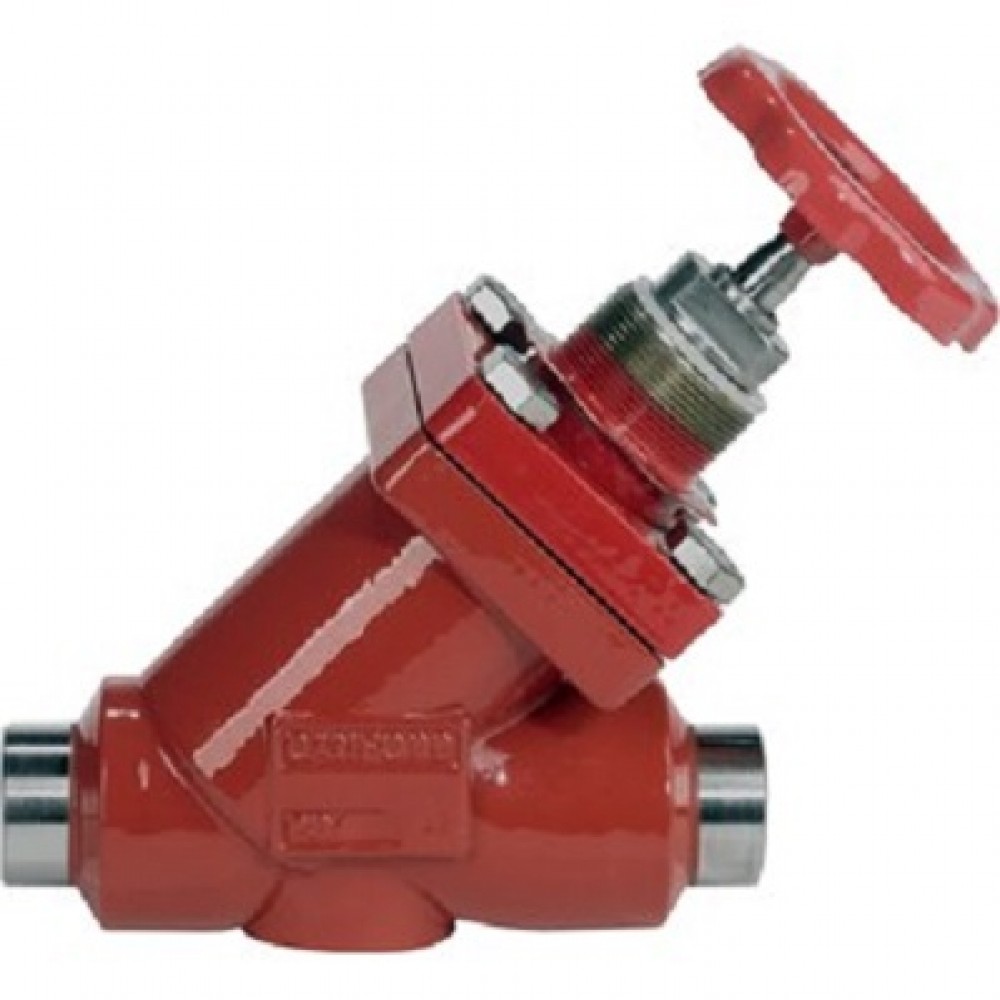

DANFOSS (RIDAN) SVA-S 20 D STR H-WHEEL Запорный клапан - 148B5310

Name: DANFOSS (RIDAN) SVA-S 20 D STR H-WHEEL Запорный клапан - 148B5310
Brand: DANFOSS
SKU: 148B5310
Price: 8944 RUB
Availability: InStock

8 944 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Исполнение	Прямой
G, мм	120
Максимальное рабочее давление (PN), бар изб.	52
Температура рабочей среды, °С	-60 … +150
k, мм	4
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
ØD1, мм	60
ØD2, мм	38
ΔH, мм	60
E, мм	20
Масса не более, кг	2
Тип присоединения	20 D (3/4") - под сварку встык, EN 10220
Размер корпуса клапана DN, мм	20
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Cmax1, мм	146
Cmax2, мм	141
Bmax1, мм	160
Bmax2, мм	156
Пропускная способность Kvs, м³/ч	10,2
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь

Технические характеристики 148B5310

Основные характеристики

Bmax1, мм: 160
Bmax2, мм: 156
Cmax1, мм: 146
Cmax2, мм: 141
E, мм: 20
G, мм: 120
k, мм: 4
ØD1, мм: 60
ØD2, мм: 38
ΔH, мм: 60

Герметичность затвора: Класс А по ГОСТ 9544-2015
Исполнение: Прямой
Максимальное рабочее давление (PN), бар изб.: 52
Масса не более, кг: 2
Пропускная способность Kvs, м³/ч: 10,2
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм: 20
Температура рабочей среды, °С: -60 … +150
Тип присоединения: 20 D (3/4) - под сварку встык, EN 10220
