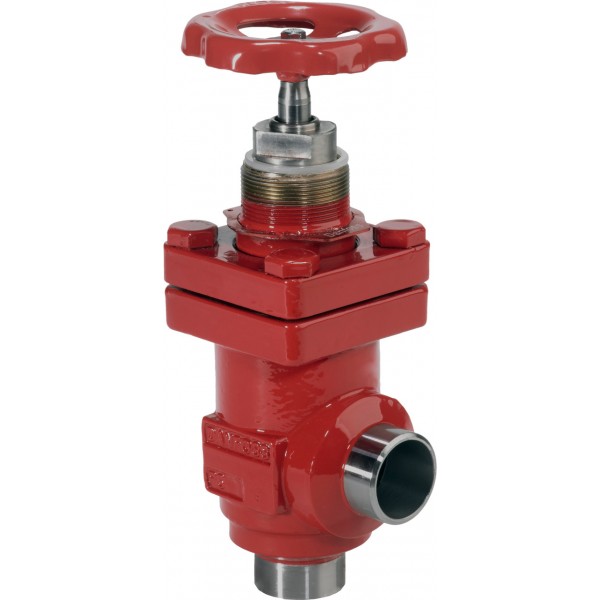

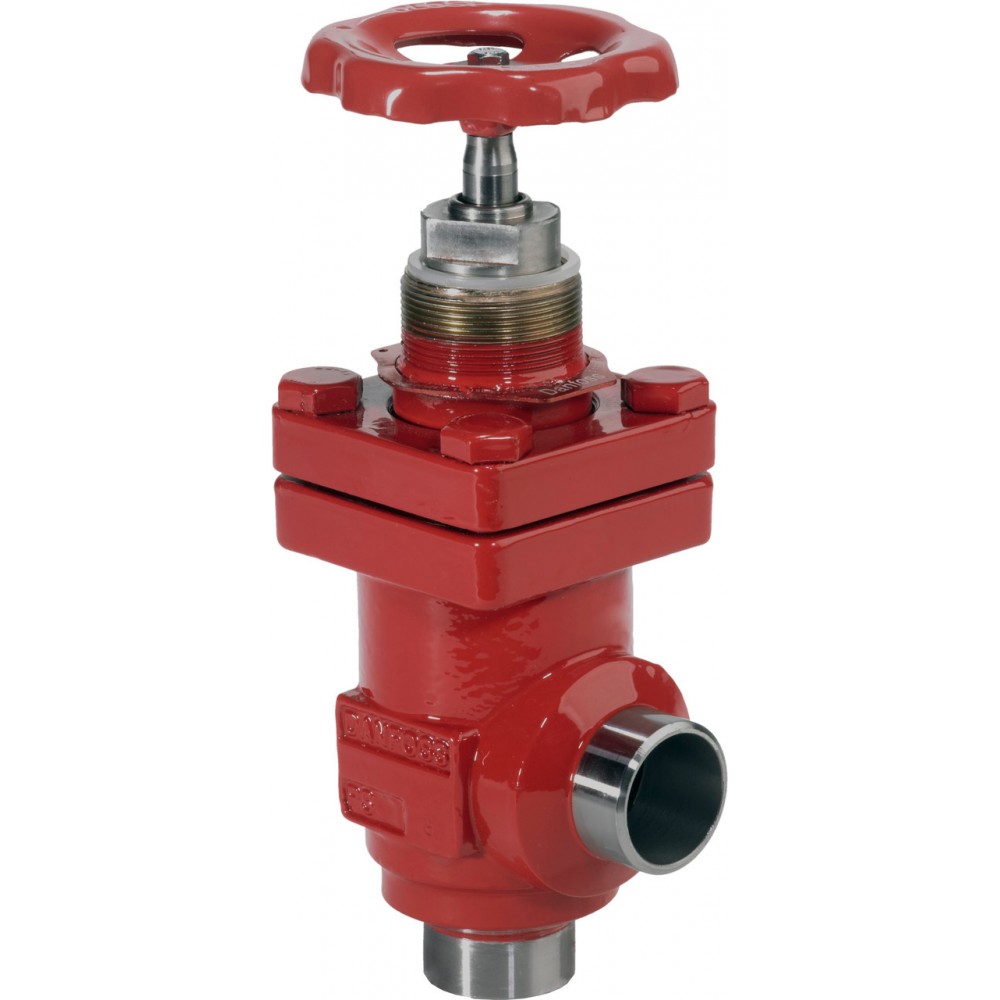

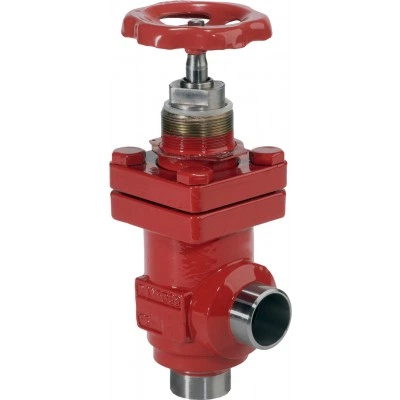

DANFOSS (RIDAN) SVA-S 25 D ANG H-WHEEL Запорный клапан - 148B5400

Name: DANFOSS (RIDAN) SVA-S 25 D ANG H-WHEEL Запорный клапан - 148B5400
Brand: DANFOSS
SKU: 148B5400
Price: 11411 RUB
Availability: InStock

11 411 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Размер корпуса клапана DN, мм	25
Температура рабочей среды, °С	-60 … +150
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
k, мм	12
Тип присоединения	25 D (1") - под сварку встык, EN 10220
ØD1, мм	80
ØD2, мм	50
ΔH, мм	70
Масса не более, кг	2,4
G, мм	55
Cmax1, мм	234
Cmax2, мм	268
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Пропускная способность Kvs, м³/ч	24,8
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь

Технические характеристики 148B5400

Основные характеристики

Cmax1, мм: 234
Cmax2, мм: 268
G, мм: 55
k, мм: 12
ØD1, мм: 80
ØD2, мм: 50
ΔH, мм: 70
Герметичность затвора: Класс А по ГОСТ 9544-2015

Исполнение: Угловой
Максимальное рабочее давление (PN), бар изб.: 52
Масса не более, кг: 2,4
Пропускная способность Kvs, м³/ч: 24,8
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм: 25
Температура рабочей среды, °С: -60 … +150
Тип присоединения: 25 D (1) - под сварку встык, EN 10220
