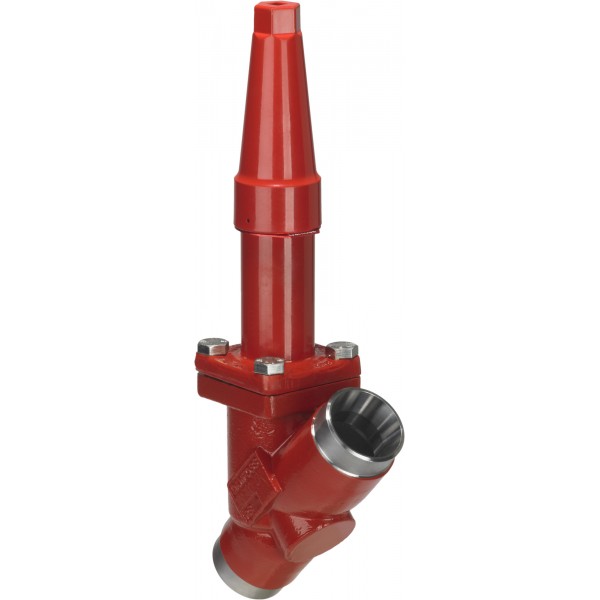

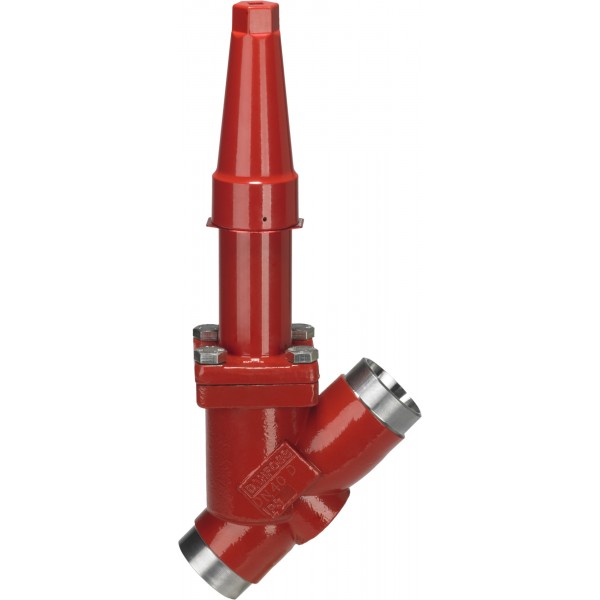

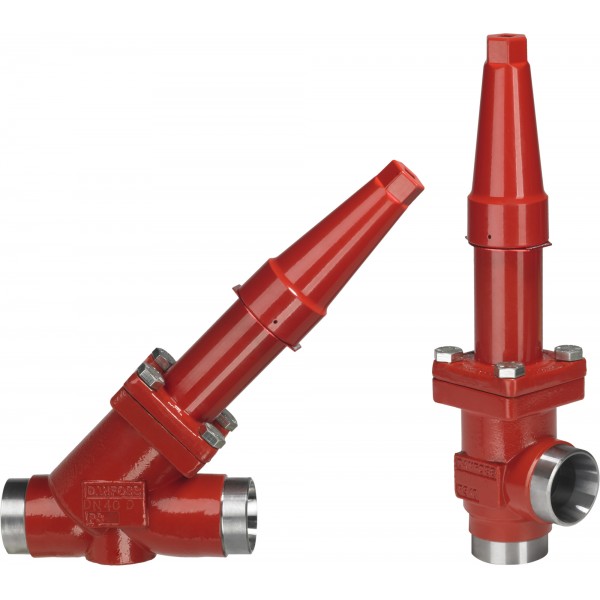

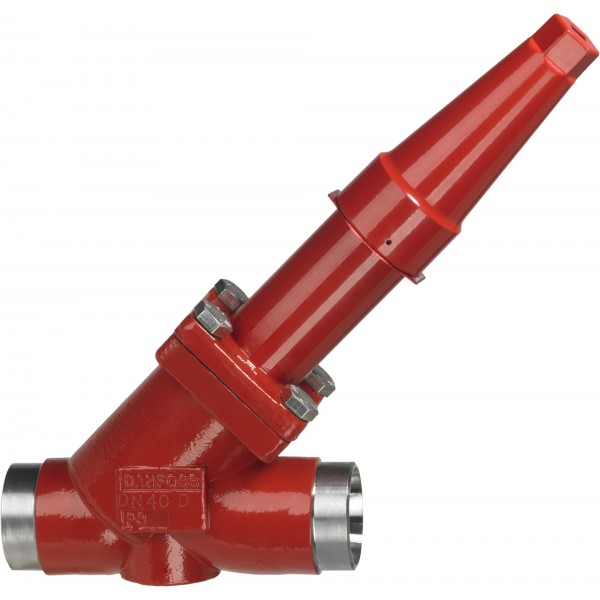

DANFOSS (RIDAN) SVA-L 25 D STR CAP Запорный клапан - 148B5451 (ДАНФОСС)
Характеристики
| Bmax1, мм256 | Bmax2, мм265 | Cmax1, мм243 |
| Cmax2, мм252 | E, мм26 | G, мм155 |
| k, мм74 | ØD1, мм80 | ØD2, мм50 |
Оптовая цена?
Описание DANFOSS (RIDAN) SVA-L 25 D STR CAP Запорный клапан - 148B5451 (ДАНФОСС)
| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 25 |
| Комплектность | В комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| G, мм | 155 |
| E, мм | 26 |
| Тип присоединения | 25 D (1") - под сварку встык, EN 10220 |
| ØD1, мм | 80 |
| ØD2, мм | 50 |
| ΔH, мм | 70 |
| Масса не более, кг | 3 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Пропускная способность Kvs, м³/ч | 17,4 |

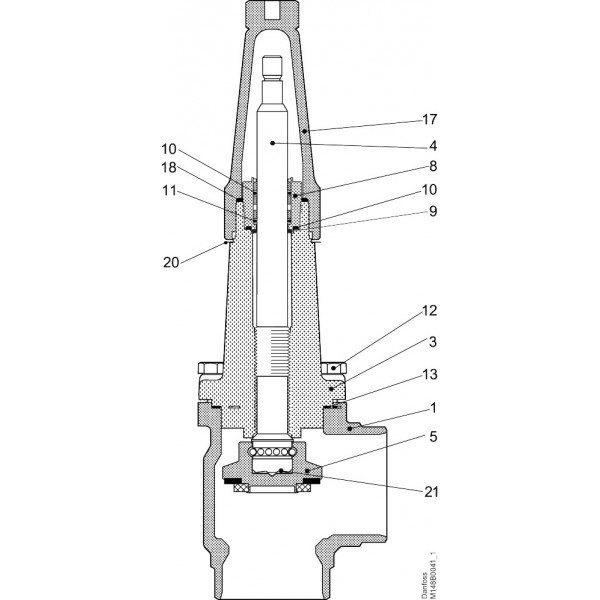

| Назначение изделия | 2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан с удлиненным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов |
| k, мм | 74 |
| Cmax1, мм | 243 |
| Cmax2, мм | 252 |
| Bmax1, мм | 256 |
| Bmax2, мм | 265 |
Технические характеристики DANFOSS (RIDAN) SVA-L 25 D STR CAP Запорный клапан - 148B5451 (ДАНФОСС)
Основные характеристики
| Bmax1, мм | 256 |
|---|---|
| Bmax2, мм | 265 |
| Cmax1, мм | 243 |
| Cmax2, мм | 252 |
| E, мм | 26 |
| G, мм | 155 |
| k, мм | 74 |
| ØD1, мм | 80 |
| ØD2, мм | 50 |
| ΔH, мм | 70 |
| Герметичность затвора | Класс А по ГОСТ 9544-2015 |
| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Масса не более, кг | 3 |
| Пропускная способность Kvs, м³/ч | 17,4 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Размер корпуса клапана DN, мм | 25 |
| Температура рабочей среды, °С | -60 … +150 |
| Тип присоединения | 25 D (1) - под сварку встык, EN 10220 |
