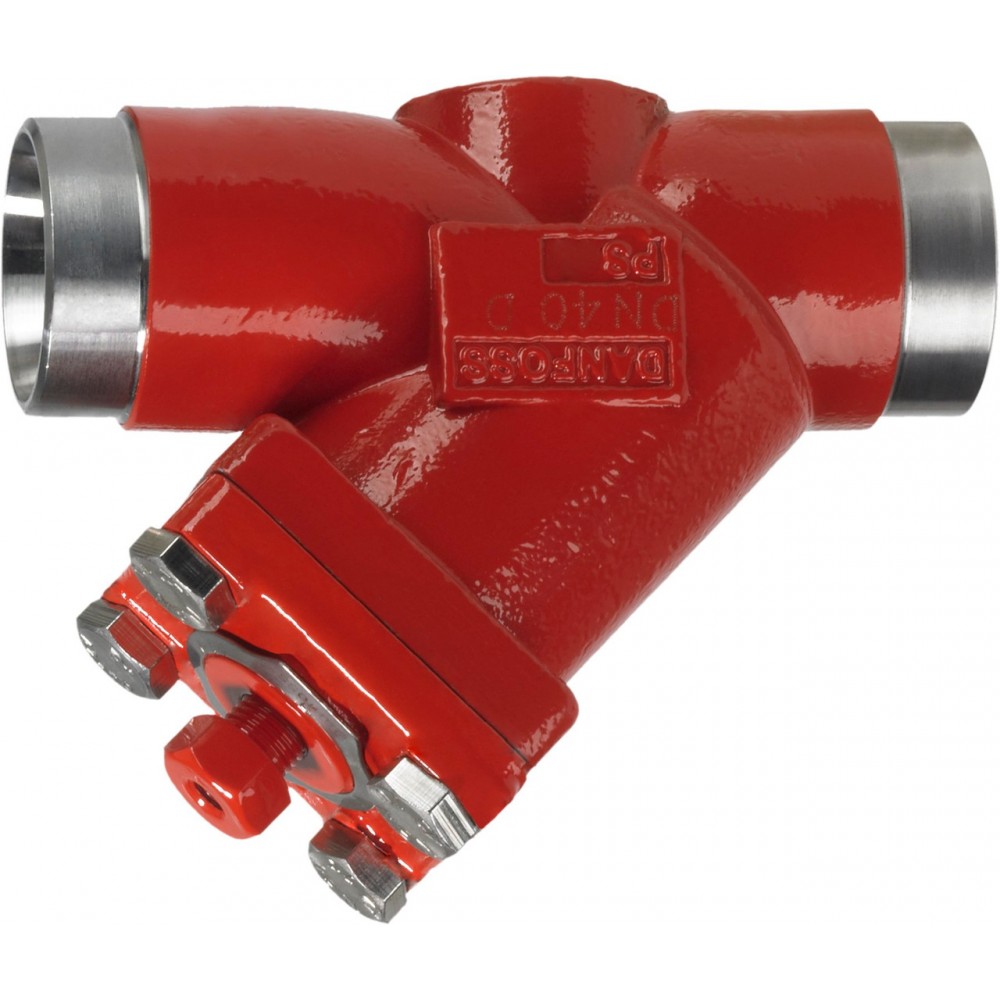

DANFOSS (RIDAN) Корпус для фильтра FIA 32 D STR - 148B5544 (ДАНФОСС)

Нет в наличии Артикул: 148B5544

10 395 ₽

Характеристики

C, мм129	Cmin, мм177	E, мм26
Fmin, мм95	H, мм70	А, мм155
ИсполнениеПрямоточный	Максимальное рабочее давление (PN), бар изб.52	Масса не более, кг2,4

Все характеристики

Описание DANFOSS (RIDAN) Корпус для фильтра FIA 32 D STR - 148B5544 (ДАНФОСС)

H, мм	70
C, мм	129
Максимальное рабочее давление (PN), бар изб.	52
Температура рабочей среды, °С	-60 … +150
E, мм	26
Тип присоединения	32 D (1 1/4") - под сварку встык, EN 10220
Размер корпуса клапана DN, мм	32
Масса не более, кг	2,4
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Исполнение	Прямоточный
Fmin, мм	95
А, мм	155
Cmin, мм	177
Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч	17,6
Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч	18,2
Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч	18,9
Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч	19,5
Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч	23,9
Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч	24,7
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входят:·корпус фильтра {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, {{field:Модификация}} (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-4Нержавеющая сталь (FIA SS)GX5CrNi19-10EN10213-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-3Нержавеющая сталь (FIA SS)X5CrNi18-10EN100884БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8Уплотнительная шайбаАлюминий поз. 8 используется в фильтрах FIA 50-200

Технические характеристики DANFOSS (RIDAN) Корпус для фильтра FIA 32 D STR - 148B5544 (ДАНФОСС)

Основные характеристики

C, мм	129
Cmin, мм	177
E, мм	26
Fmin, мм	95
H, мм	70
А, мм	155
Исполнение	Прямоточный
Максимальное рабочее давление (PN), бар изб.	52
Масса не более, кг	2,4
Полная производительность (фильтрующий элемент с гофрированной по	23,9
Полная производительность (фильтрующий элемент с гофрированной по	24,7
Полная производительность (фильтрующий элемент с плоской поверхно	17,6
Полная производительность (фильтрующий элемент с плоской поверхно	18,2
Полная производительность (фильтрующий элемент с плоской поверхно	18,9
Полная производительность (фильтрующий элемент с плоской поверхно	19,5
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм	32
Температура рабочей среды, °С	-60 … +150
Тип присоединения	32 D (1 1/4) - под сварку встык, EN 10220
