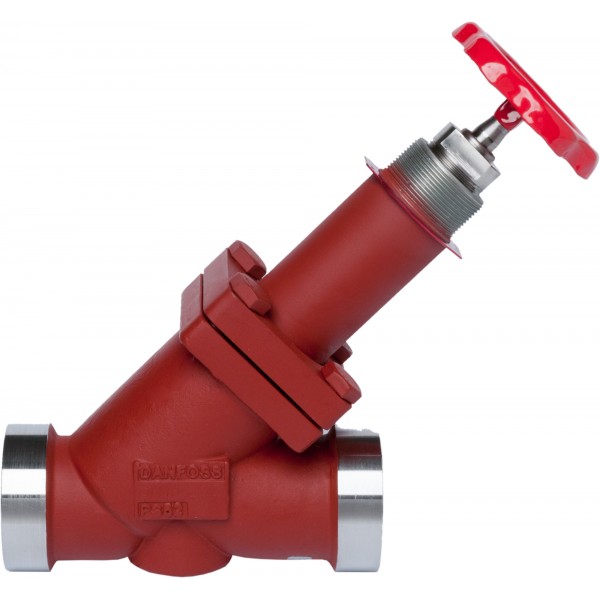

DANFOSS (RIDAN) SVA-L 32 D STR H-WHEEL Запорный клапан - 148B5550 (ДАНФОСС)

Нет в наличии Артикул: 148B5550

14 464 ₽

Характеристики

Bmax1, мм256	Bmax2, мм265	Cmax1, мм243
Cmax2, мм252	E, мм26	G, мм155
k, мм74	ØD1, мм80	ØD2, мм50

Все характеристики

Описание DANFOSS (RIDAN) SVA-L 32 D STR H-WHEEL Запорный клапан - 148B5550 (ДАНФОСС)

Исполнение	Прямой
Максимальное рабочее давление (PN), бар изб.	52
Комплектность	В комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Температура рабочей среды, °С	-60 … +150
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
G, мм	155
E, мм	26
ØD1, мм	80
ØD2, мм	50
ΔH, мм	70
Масса не более, кг	3
Размер корпуса клапана DN, мм	32
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Назначение изделия	2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан с удлиненным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов
k, мм	74
Cmax1, мм	243
Cmax2, мм	252
Bmax1, мм	256
Bmax2, мм	265
Тип присоединения	32 D (1 1/4") - под сварку встык, EN 32232
Пропускная способность Kvs, м³/ч	29,8

Технические характеристики DANFOSS (RIDAN) SVA-L 32 D STR H-WHEEL Запорный клапан - 148B5550 (ДАНФОСС)

Основные характеристики

Bmax1, мм	256
Bmax2, мм	265
Cmax1, мм	243
Cmax2, мм	252
E, мм	26
G, мм	155
k, мм	74
ØD1, мм	80
ØD2, мм	50
ΔH, мм	70
Герметичность затвора	Класс А по ГОСТ 9544-2015
Исполнение	Прямой
Максимальное рабочее давление (PN), бар изб.	52
Масса не более, кг	3
Пропускная способность Kvs, м³/ч	29,8
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм	32
Температура рабочей среды, °С	-60 … +150
Тип присоединения	32 D (1 1/4) - под сварку встык, EN 32232
