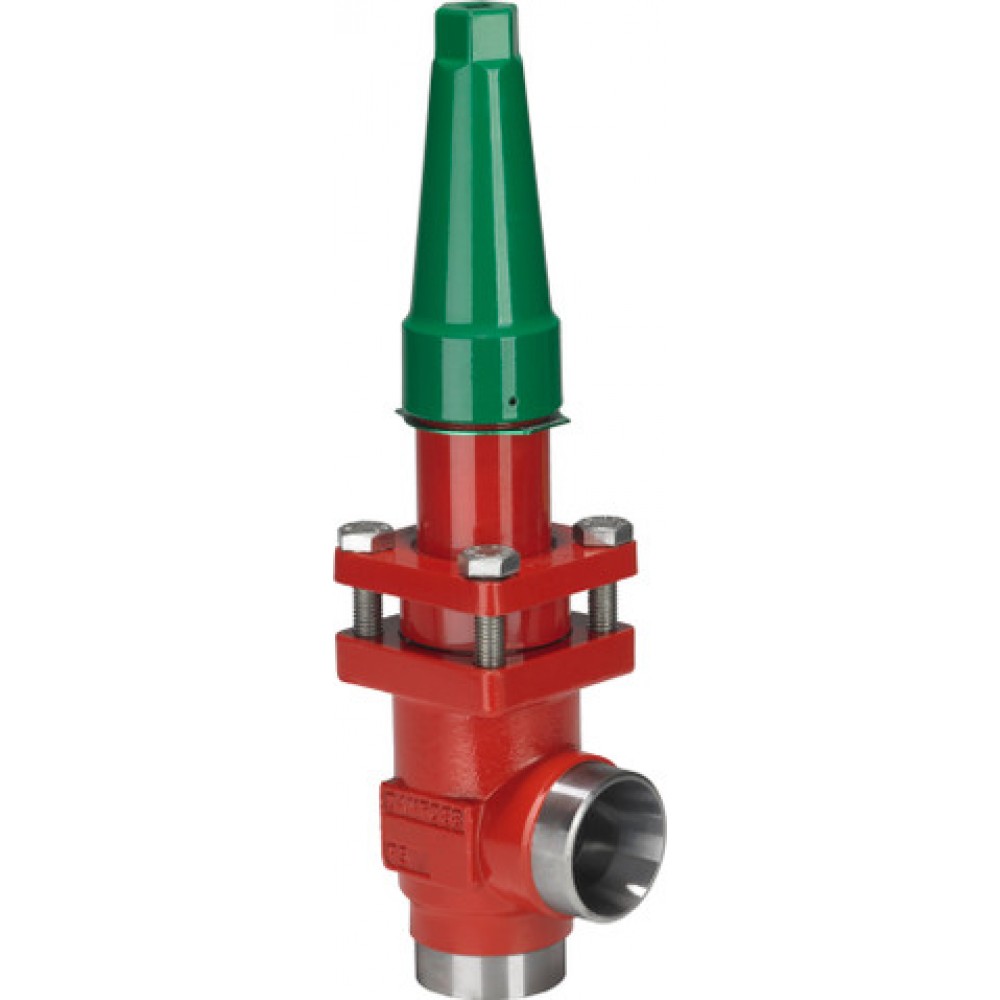

DANFOSS (RIDAN) SCA-X 50 A Клапан обратный - 148B5703

Name: DANFOSS (RIDAN) SCA-X 50 A Клапан обратный - 148B5703
Brand: DANFOSS
SKU: 148B5703
Price: 37268 RUB
Availability: InStock

37 268 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Исполнение	Угловой
ØD, мм	50
Максимальное рабочее давление (PN), бар изб.	52
Температура рабочей среды, °С	-60 … +150
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
k, мм	70
G, мм	60
Размер корпуса клапана DN, мм	50
ΔH, мм	77
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ.
Масса не более, кг	3,8
C, мм	315
Тип присоединения	50 A (2") - под сварку встык, ANSI (B 36.10, сортамент 80)
Пропускная способность Kvs, м³/ч	45
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SCA-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SCA-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны обратные типа SCA-X, {{field:Модификация}} (далее- клапан SCA-X) – это обратные клапаны со встроенной функцией запорного клапана. Клапаны SCA-X пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны SCA-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1Корпус (DN 50-65)СтальP285QHEN10222-41Корпус (DN 80-125)СтальG20Mn5 QTSEW 6852УплотнениеБезасбестовый материал3Крышка клапанСтальP285 QHEN 10222-44БолтыНержавеющая стальA2-705ВтулкаСталь6Клапанное седлоСталь7ПластинаСталь8Направляющая втулкаСталь9Пружинное кольцоСталь10ПружинаСталь11Кольцевое уплотнениеХлоропрен (неопрен)12Тефлоновое кольцевое уплотнениеТефлон (PTFE)13Уплотнение обратной посадкиТефлон (PTFE)14Шпиндель (DN 50-65)Нержавеющая стальX8CrNiS18-91744014Шпиндель (DN 80-125)Нержавеющая стальX5CrNi18101744015СальникСталь9Mn28, 165116Колпачок и уплотнениеАлюминий17Маркировочное кольцоНержавеющая сталь

Технические характеристики 148B5703

Основные характеристики

C, мм: 315
G, мм: 60
k, мм: 70
ØD, мм: 50
ΔH, мм: 77
Герметичность затвора: Класс А по ГОСТ 9544-2015
Исполнение: Угловой

Максимальное рабочее давление (PN), бар изб.: 52
Масса не более, кг: 3,8
Пропускная способность Kvs, м³/ч: 45
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ.
Размер корпуса клапана DN, мм: 50
Температура рабочей среды, °С: -60 … +150
Тип присоединения: 50 A (2) - под сварку встык, ANSI (B 36.10, сортамент 80)
