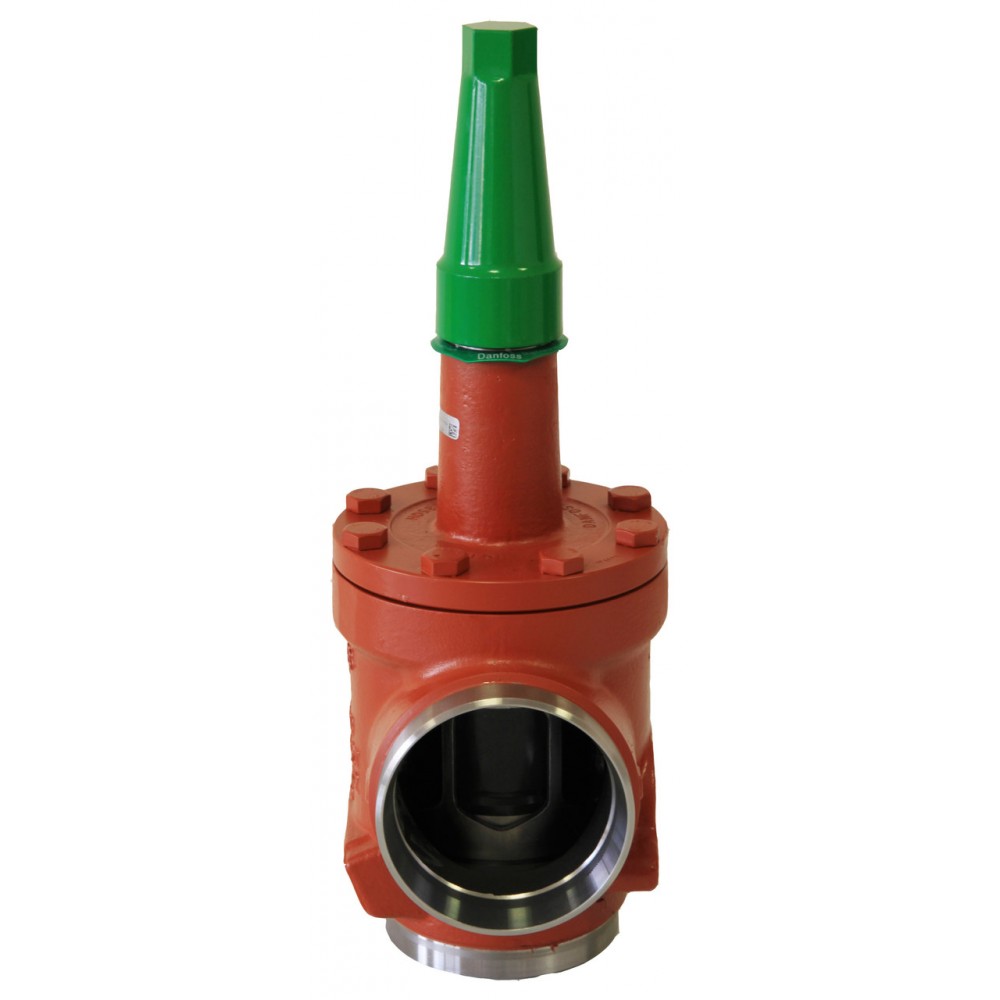

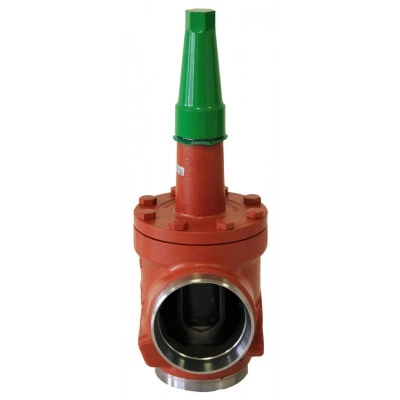

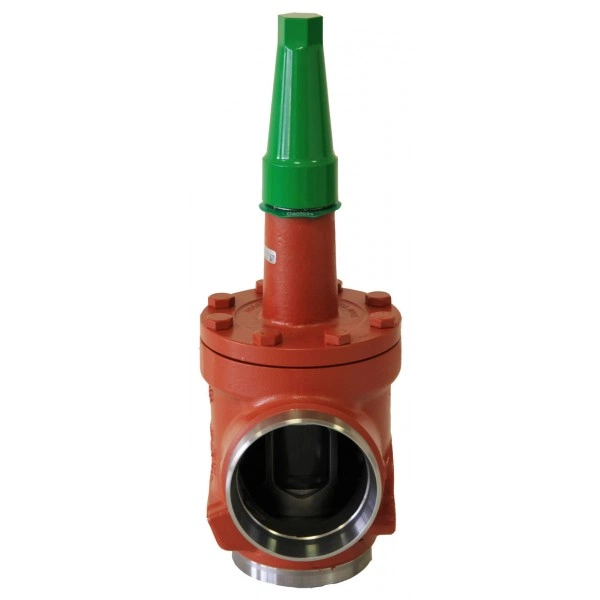

DANFOSS (RIDAN) SCA-X 80 D Клапан обратный - 148B5902 (ДАНФОСС)

Нет в наличии Артикул: 148B5902

71 920 ₽

Характеристики

C, мм388	G, мм90	k, мм76
ØD, мм58	ΔH, мм129	Герметичность затвораКласс А по ГОСТ 9544-2015
ИсполнениеУгловой	Максимальное рабочее давление (PN), бар изб.52	Масса не более, кг9,7

Все характеристики

Описание DANFOSS (RIDAN) SCA-X 80 D Клапан обратный - 148B5902 (ДАНФОСС)

Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Температура рабочей среды, °С	-60 … +150
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Тип присоединения	80 D (3") - под сварку встык, EN 10220
Размер корпуса клапана DN, мм	80
k, мм	76
ΔH, мм	129
G, мм	90
Масса не более, кг	9,7
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ.
C, мм	388
ØD, мм	58
Пропускная способность Kvs, м³/ч	103
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SCA-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SCA-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны обратные типа SCA-X, {{field:Модификация}} (далее- клапан SCA-X) – это обратные клапаны со встроенной функцией запорного клапана. Клапаны SCA-X пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны SCA-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1Корпус (DN 50-65)СтальP285QHEN10222-41Корпус (DN 80-125)СтальG20Mn5 QTSEW 6852УплотнениеБезасбестовый материал3Крышка клапанСтальP285 QHEN 10222-44БолтыНержавеющая стальA2-705ВтулкаСталь6Клапанное седлоСталь7ПластинаСталь8Направляющая втулкаСталь9Пружинное кольцоСталь10ПружинаСталь11Кольцевое уплотнениеХлоропрен (неопрен)12Тефлоновое кольцевое уплотнениеТефлон (PTFE)13Уплотнение обратной посадкиТефлон (PTFE)14Шпиндель (DN 50-65)Нержавеющая стальX8CrNiS18-91744014Шпиндель (DN 80-125)Нержавеющая стальX5CrNi18101744015СальникСталь9Mn28, 165116Колпачок и уплотнениеАлюминий17Маркировочное кольцоНержавеющая сталь

Технические характеристики DANFOSS (RIDAN) SCA-X 80 D Клапан обратный - 148B5902 (ДАНФОСС)

Основные характеристики

C, мм	388
G, мм	90
k, мм	76
ØD, мм	58
ΔH, мм	129
Герметичность затвора	Класс А по ГОСТ 9544-2015
Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Масса не более, кг	9,7
Пропускная способность Kvs, м³/ч	103
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ.
Размер корпуса клапана DN, мм	80
Температура рабочей среды, °С	-60 … +150
Тип присоединения	80 D (3) - под сварку встык, EN 10220
