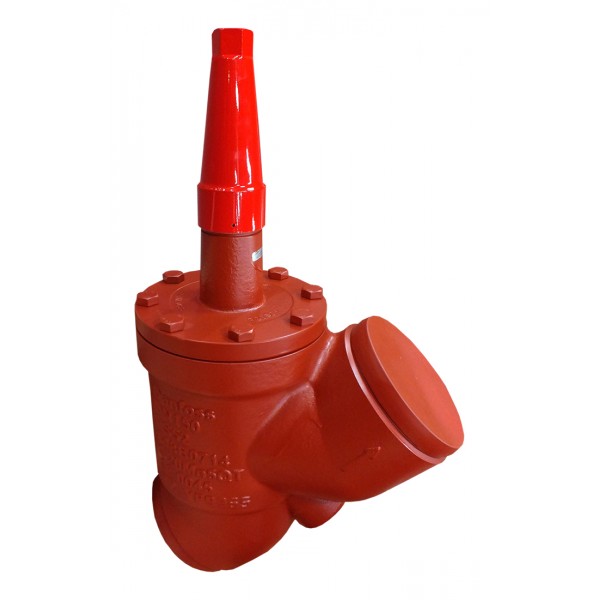

DANFOSS (RIDAN) SVA-S 80 A STR CAP Запорный клапан - 148B5931

Name: DANFOSS (RIDAN) SVA-S 80 A STR CAP Запорный клапан - 148B5931
Brand: DANFOSS
SKU: 148B5931
Price: 36391 RUB
Availability: InStock

36 391 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Исполнение	Прямой
Максимальное рабочее давление (PN), бар изб.	52
Комплектность	В комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Температура рабочей среды, °С	-60 … +150
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов
k, мм	76
Cmax1, мм	367
Cmax2, мм	322
Bmax1, мм	365
Bmax2, мм	321
ØD1, мм	200
ØD2, мм	58
E, мм	48
G, мм	216
ΔH, мм	129
Масса не более, кг	10,9
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Номинальный диаметр DN, мм	80
Тип присоединения	80 A (3") - под сварку встык, ANSI (B 36.10, сортамент 40)
Пропускная способность Kvs, м³/ч	152

Технические характеристики 148B5931

Основные характеристики

Bmax1, мм: 365
Bmax2, мм: 321
Cmax1, мм: 367
Cmax2, мм: 322
E, мм: 48
G, мм: 216
k, мм: 76
ØD1, мм: 200
ØD2, мм: 58
ΔH, мм: 129

Герметичность затвора: Класс А по ГОСТ 9544-2015
Исполнение: Прямой
Максимальное рабочее давление (PN), бар изб.: 52
Масса не более, кг: 10,9
Номинальный диаметр DN, мм: 80
Пропускная способность Kvs, м³/ч: 152
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С: -60 … +150
Тип присоединения: 80 A (3) - под сварку встык, ANSI (B 36.10, сортамент 40)
