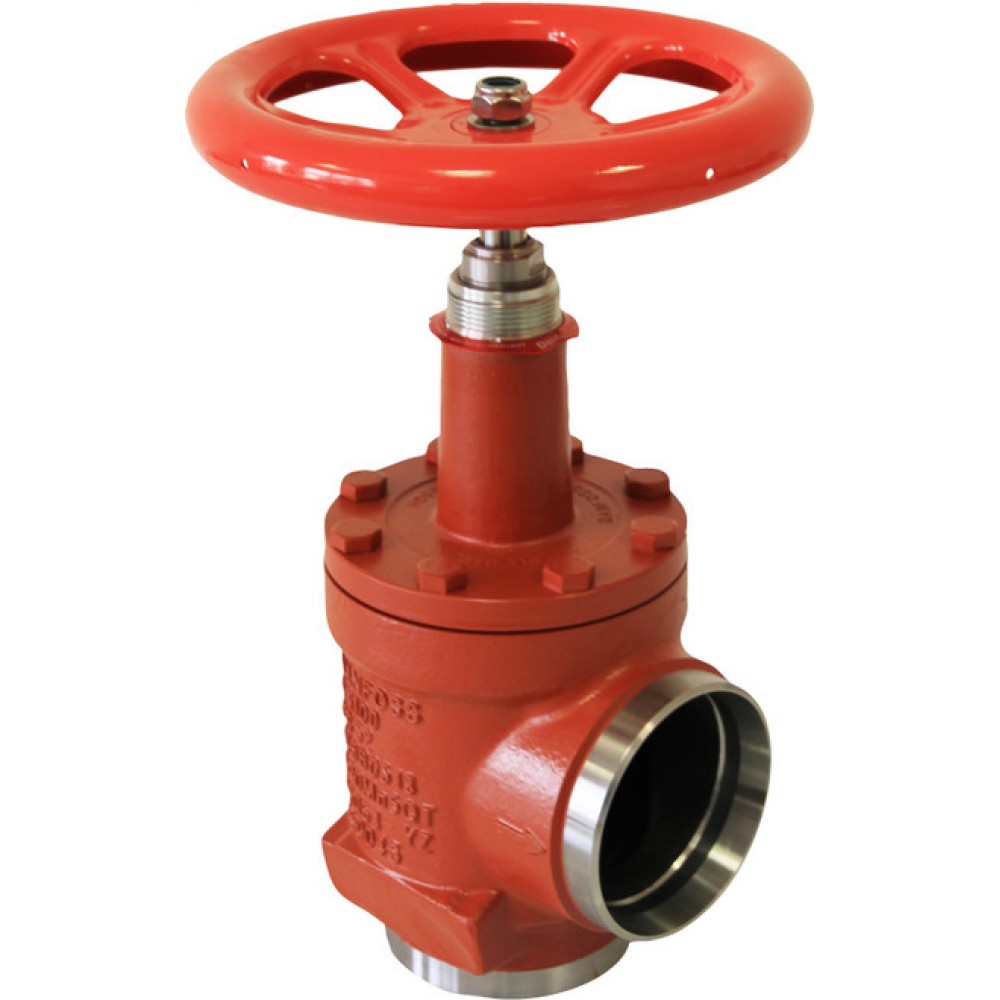

DANFOSS (RIDAN) SVA-S 100 D ANG H-WHEEL Запорный клапан - 148B6000 (ДАНФОСС)

Нет в наличии Артикул: 148B6000

40 092 ₽

Характеристики

Cmax1, мм432	Cmax2, мм437	G, мм106
k, мм90	ØD1, мм250	ØD2, мм58
ΔH, мм156	Герметичность затвораКласс А по ГОСТ 9544-2015	ИсполнениеУгловой

Все характеристики

Описание DANFOSS (RIDAN) SVA-S 100 D ANG H-WHEEL Запорный клапан - 148B6000 (ДАНФОСС)

Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Комплектность	В комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Температура рабочей среды, °С	-60 … +150
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов
ØD2, мм	58
Тип присоединения	100 D (4") - под сварку встык, EN 10220
k, мм	90
ØD1, мм	250
G, мм	106
ΔH, мм	156
Масса не более, кг	15,3
Cmax2, мм	437
Cmax1, мм	432
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Номинальный диаметр DN, мм	100
Пропускная способность Kvs, м³/ч	313

Технические характеристики DANFOSS (RIDAN) SVA-S 100 D ANG H-WHEEL Запорный клапан - 148B6000 (ДАНФОСС)

Основные характеристики

Cmax1, мм	432
Cmax2, мм	437
G, мм	106
k, мм	90
ØD1, мм	250
ØD2, мм	58
ΔH, мм	156
Герметичность затвора	Класс А по ГОСТ 9544-2015
Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Масса не более, кг	15,3
Номинальный диаметр DN, мм	100
Пропускная способность Kvs, м³/ч	313
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С	-60 … +150
Тип присоединения	100 D (4) - под сварку встык, EN 10220
