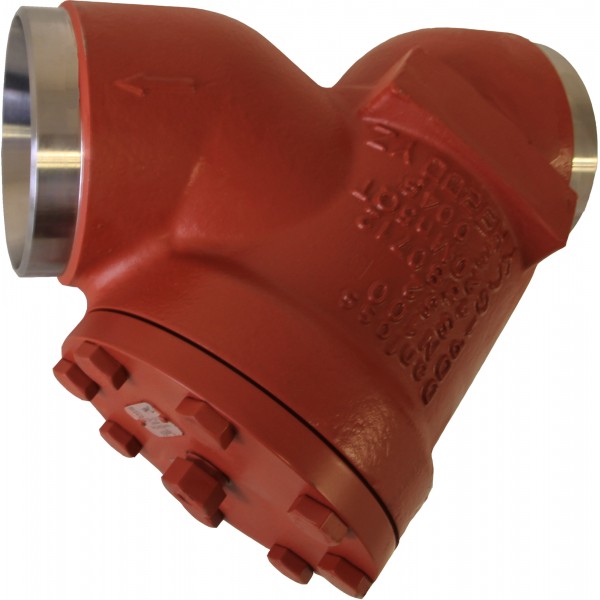

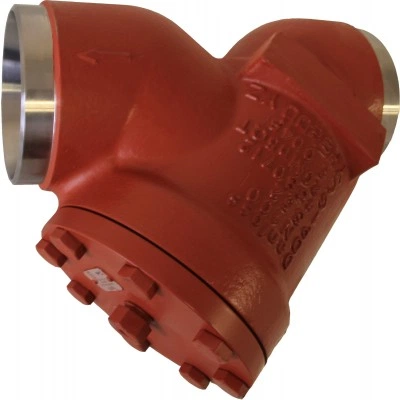

DANFOSS (RIDAN) Корпус для фильтра FIA 100 D STR - 148B6007

Name: DANFOSS (RIDAN) Корпус для фильтра FIA 100 D STR - 148B6007
Brand: DANFOSS
SKU: 148B6007
Price: 23131 RUB
Availability: InStock

23 131 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Максимальное рабочее давление (PN), бар изб.	52

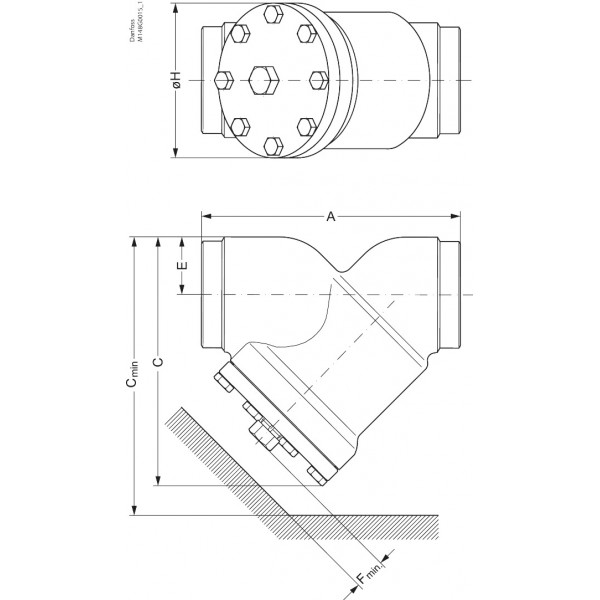

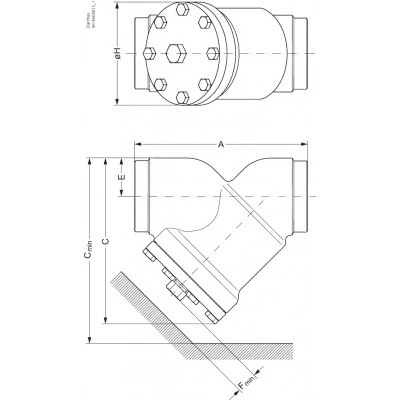

E, мм	60
Температура рабочей среды, °С	-60 … +150
Тип присоединения	100 D (4") - под сварку встык, EN 10220
Размер корпуса клапана DN, мм	100
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Исполнение	Прямоточный
H, мм	156
Fmin, мм	163
Масса не более, кг	14,9
C, мм	256
Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч	124,2
Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч	128,1
Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч	134,6
Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч	162,4
Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч	167,5
Полная производительность (фильтрующий элемент с гофрированной поверхностью, 500мкм) Kv, м3/ч	176
А, мм	264
Cmin, мм	337
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входят:·корпус фильтра {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, {{field:Модификация}} (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеКорпуса фильтров предназначены для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-34БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8Уплотнительная шайбаАлюминий

Технические характеристики 148B6007

Основные характеристики

C, мм: 256
Cmin, мм: 337
E, мм: 60
Fmin, мм: 163
H, мм: 156
А, мм: 264
Исполнение: Прямоточный
Максимальное рабочее давление (PN), бар изб.: 52
Масса не более, кг: 14,9
Полная производительность (фильтрующий элемент с гофрированной по: 176

Полная производительность (фильтрующий элемент с гофрированной по: 167,5
Полная производительность (фильтрующий элемент с гофрированной по: 162,4
Полная производительность (фильтрующий элемент с плоской поверхно: 124,2
Полная производительность (фильтрующий элемент с плоской поверхно: 128,1
Полная производительность (фильтрующий элемент с плоской поверхно: 134,6
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм: 100
Температура рабочей среды, °С: -60 … +150
Тип присоединения: 100 D (4) - под сварку встык, EN 10220
