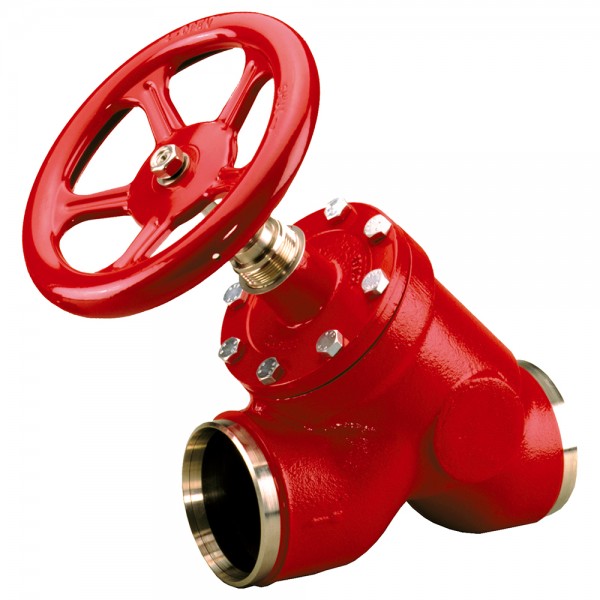

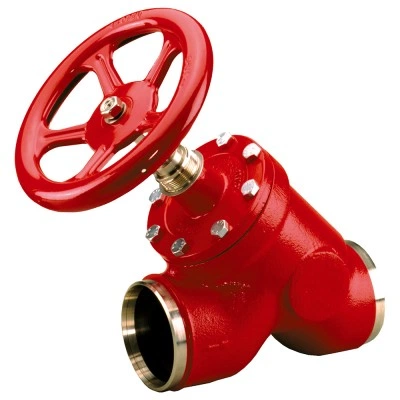

DANFOSS (RIDAN) SVA-S 100 A STR H-WHEEL Запорный клапан - 148B6030

Name: DANFOSS (RIDAN) SVA-S 100 A STR H-WHEEL Запорный клапан - 148B6030
Brand: DANFOSS
SKU: 148B6030
Price: 43177 RUB
Availability: InStock

43 177 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Исполнение	Прямой
Максимальное рабочее давление (PN), бар изб.	52
E, мм	60
Температура рабочей среды, °С	-60 … +150
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
ØD2, мм	58
k, мм	90
ØD1, мм	250
ΔH, мм	156
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Тип присоединения	100 A (4") - под сварку встык, ANSI (B 36.10, сортамент 40)
G, мм	264
Cmax1, мм	443
Cmax2, мм	375
Bmax1, мм	435
Bmax2, мм	367
Масса не более, кг	18,2
Номинальный диаметр DN, мм	100
Пропускная способность Kvs, м³/ч	278
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь

Технические характеристики 148B6030

Основные характеристики

Bmax1, мм: 435
Bmax2, мм: 367
Cmax1, мм: 443
Cmax2, мм: 375
E, мм: 60
G, мм: 264
k, мм: 90
ØD1, мм: 250
ØD2, мм: 58
ΔH, мм: 156

Герметичность затвора: Класс А по ГОСТ 9544-2015
Исполнение: Прямой
Максимальное рабочее давление (PN), бар изб.: 52
Масса не более, кг: 18,2
Номинальный диаметр DN, мм: 100
Пропускная способность Kvs, м³/ч: 278
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С: -60 … +150
Тип присоединения: 100 A (4) - под сварку встык, ANSI (B 36.10, сортамент 40)
