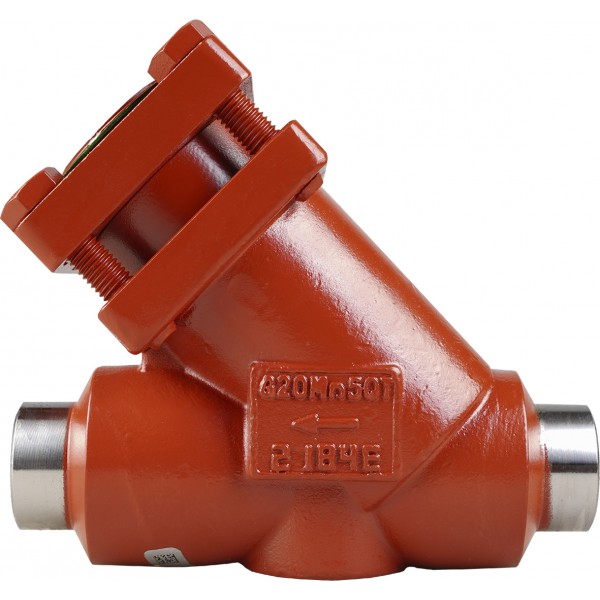

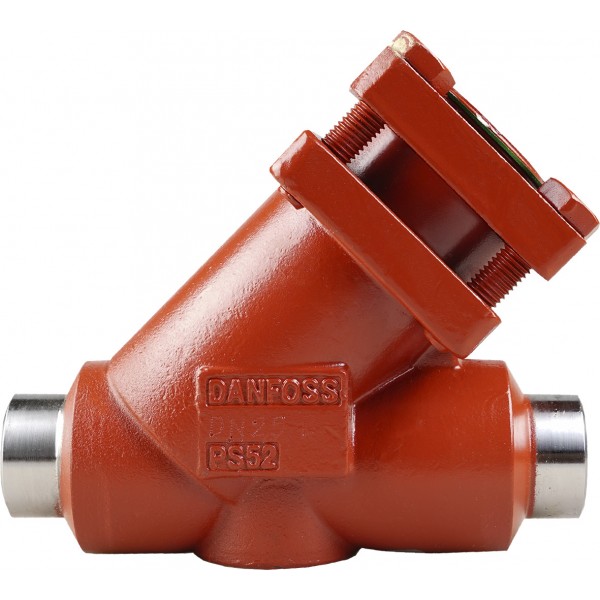

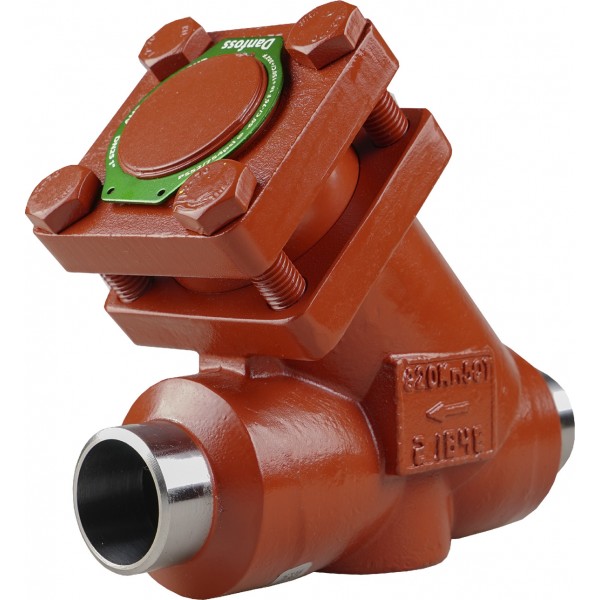

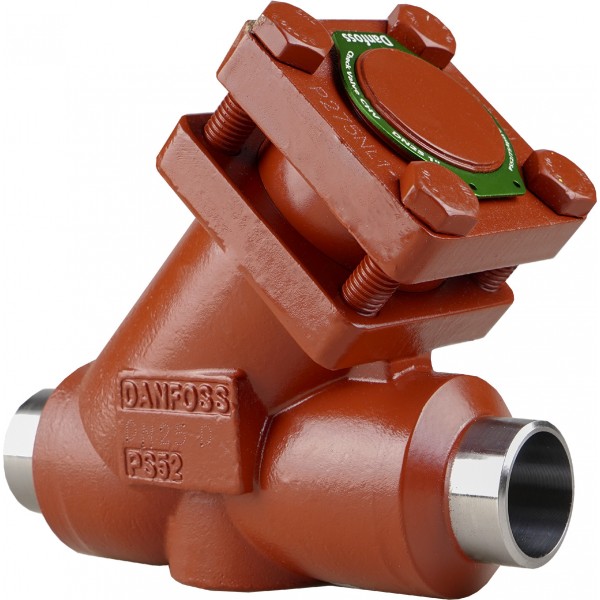

DANFOSS (RIDAN) CHV-X 100 D STR клапан обратный - 148B6597

Name: DANFOSS (RIDAN) CHV-X 100 D STR клапан обратный - 148B6597
Brand: DANFOSS
SKU: 148B6597
Price: 54127 RUB
Availability: InStock

54 127 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Максимальное рабочее давление (PN), бар изб.	52
Температура рабочей среды, °С	-60 … +150

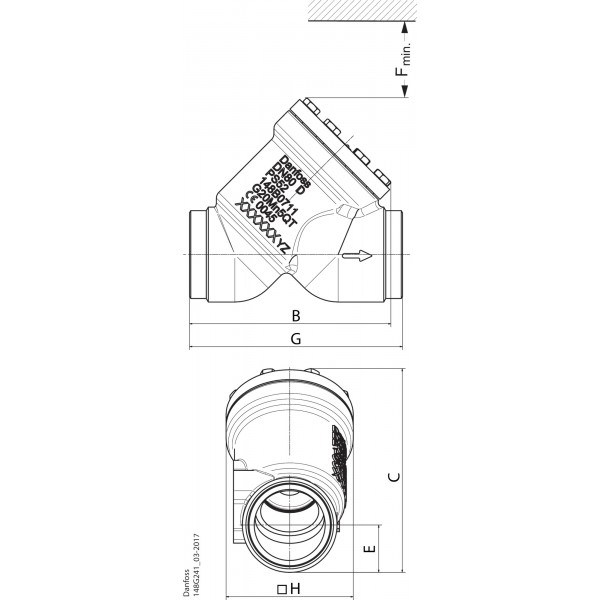

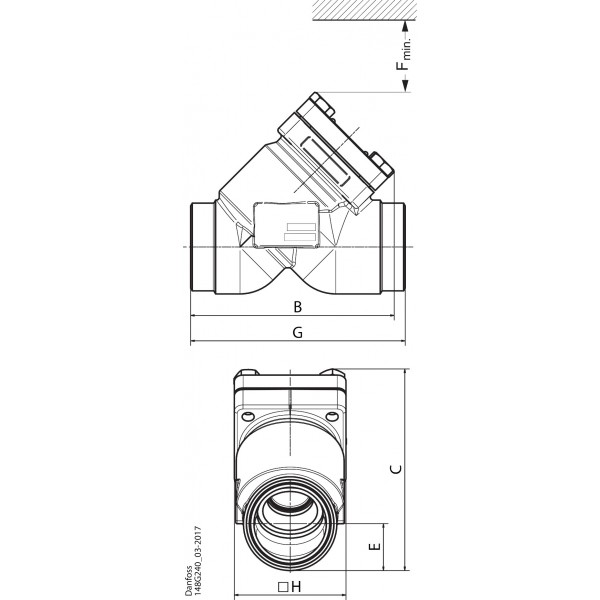

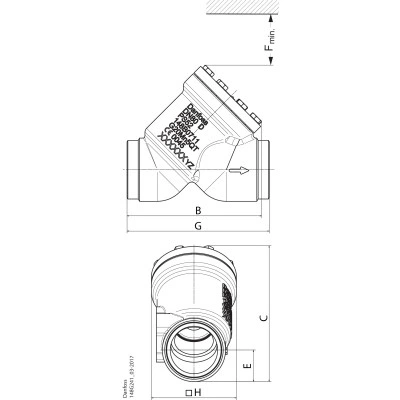

B, мм	248
Тип присоединения	100 D (4") - под сварку встык, EN 10220
ΔH, мм	156
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
G, мм	264
Исполнение	Прямоточный
Fmin, мм	163
Номинальный диаметр DN, мм	100
C, мм	256
E, мм	62
Масса не более, кг	14,6
Пропускная способность Kvs, м³/ч	196
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана CHV-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана CHV-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны обратные типа CHV-X, {{field:Модификация}} (далее- клапан CHV-X) пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны CHV-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальP285QHEN10222-4Нержавеющая сталь (CHV-X SS)GX5CrNi19-10EN10213-42Крышка клапана, фланецСтальP275NL1EN10028-3Нержавеющая сталь (CHV-X SS)X5CrNi18-10EN100883Крышка, внутренняя вставкаСтальНержавеющая сталь (CHV-X SS)X8CrNiS18-9DIN 174404БолтыНержавеющая стальA2-705ВтулкаСталь6Клапанное седлоСталь7Пластина клапанаСталь8Направляющая втулкаСталь9Пружинное кольцоСталь10ПружинаСталь11Кольцевое уплотнениеХлоропрен (неопрен)12Уплотнение седлаТефлон (PTFE)A2-7013Седло обратной посадкиТефлон (PTFE)17Маркировочное кольцоНержавеющая сталь18Болт с ушкомСталь

Технические характеристики 148B6597

Основные характеристики

B, мм: 248
C, мм: 256
E, мм: 62
Fmin, мм: 163
G, мм: 264
ΔH, мм: 156
Исполнение: Прямоточный

Максимальное рабочее давление (PN), бар изб.: 52
Масса не более, кг: 14,6
Номинальный диаметр DN, мм: 100
Пропускная способность Kvs, м³/ч: 196
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С: -60 … +150
Тип присоединения: 100 D (4) - под сварку встык, EN 10220
