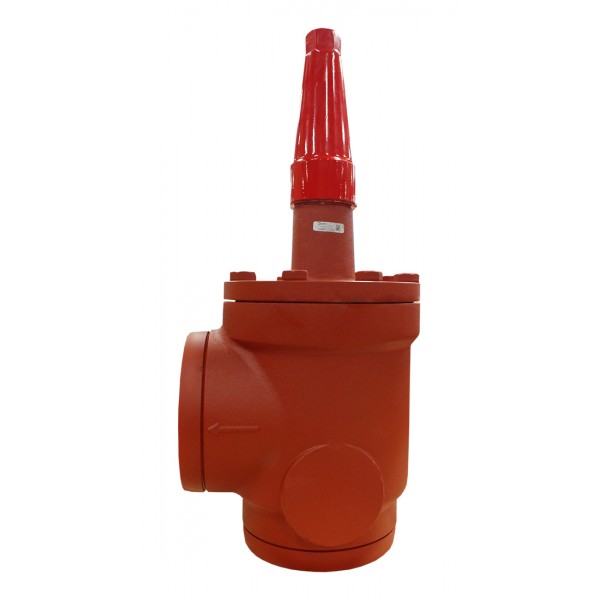

DANFOSS (RIDAN) SVA-S 150 D ANG CAP Запорный клапан - 148B6201 (ДАНФОСС)

Нет в наличии Артикул: 148B6201

77 101 ₽

Характеристики

Cmax1, мм564	Cmax2, мм568	G, мм145
k, мм90	ØD1, мм315	ØD2, мм74
ΔH, мм219	Герметичность затвораКласс А по ГОСТ 9544-2015	ИсполнениеУгловой

Все характеристики

Описание DANFOSS (RIDAN) SVA-S 150 D ANG CAP Запорный клапан - 148B6201 (ДАНФОСС)

Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Температура рабочей среды, °С	-60 … +150
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
k, мм	90
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
ØD1, мм	315
ØD2, мм	74
G, мм	145
Тип присоединения	150 D (6") - под сварку встык, EN 10220
ΔH, мм	219
Cmax1, мм	564
Cmax2, мм	568
Масса не более, кг	39,7
Номинальный диаметр DN, мм	150
Пропускная способность Kvs, м³/ч	785
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь

Технические характеристики DANFOSS (RIDAN) SVA-S 150 D ANG CAP Запорный клапан - 148B6201 (ДАНФОСС)

Основные характеристики

Cmax1, мм	564
Cmax2, мм	568
G, мм	145
k, мм	90
ØD1, мм	315
ØD2, мм	74
ΔH, мм	219
Герметичность затвора	Класс А по ГОСТ 9544-2015
Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Масса не более, кг	39,7
Номинальный диаметр DN, мм	150
Пропускная способность Kvs, м³/ч	785
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С	-60 … +150
Тип присоединения	150 D (6) - под сварку встык, EN 10220
