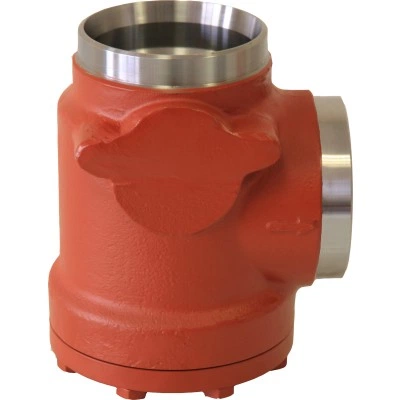

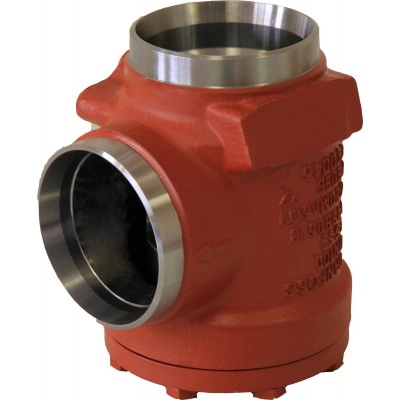

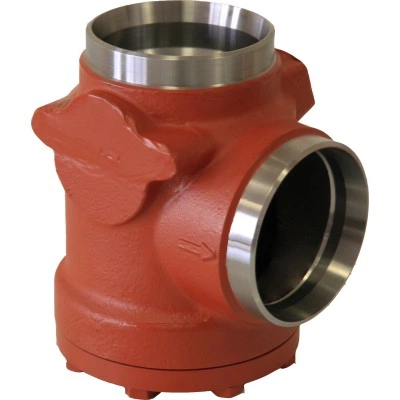

DANFOSS (RIDAN) Корпус для фильтра FIA 150 D ANG - 148B6202 (ДАНФОСС)

Нет в наличии Артикул: 148B6202

Все товары DANFOSS

45 243 ₽

Характеристики

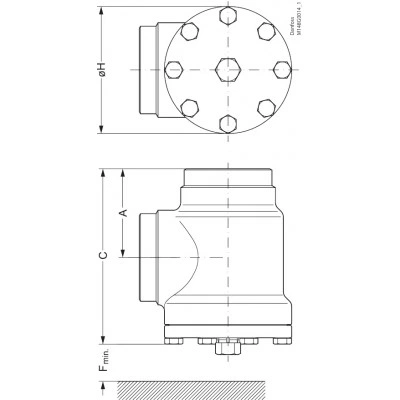

C, мм303	Fmin, мм223	H, мм219
А, мм145	ИсполнениеУгловой	Максимальное рабочее давление (PN), бар изб.52
Масса не более, кг30,5	Полная производительность (фильтрующий элемент с гофрированной по447,3	Полная производительность (фильтрующий элемент с гофрированной по462,9

Все характеристики

Описание DANFOSS (RIDAN) Корпус для фильтра FIA 150 D ANG - 148B6202 (ДАНФОСС)

Исполнение	Угловой
H, мм	219
Максимальное рабочее давление (PN), бар изб.	52
Размер корпуса клапана DN, мм	150
Температура рабочей среды, °С	-60 … +150
Комплектность	В комплект поставки входят:·корпус фильтра {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Тип присоединения	150 D (6") - под сварку встык, EN 10220
Масса не более, кг	30,5
C, мм	303
Fmin, мм	223
Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч	362,1
Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч	373,2
Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч	391,9
Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч	447,3
Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч	462,9
А, мм	145
Назначение изделия	2.1 НазначениеКорпуса сетчатого фильтра типа FIA, {{field:Модификация}} (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеКорпуса фильтров предназначены для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов

Технические характеристики DANFOSS (RIDAN) Корпус для фильтра FIA 150 D ANG - 148B6202 (ДАНФОСС)

Основные характеристики

C, мм	303
Fmin, мм	223
H, мм	219
А, мм	145
Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Масса не более, кг	30,5
Полная производительность (фильтрующий элемент с гофрированной по	447,3
Полная производительность (фильтрующий элемент с гофрированной по	462,9
Полная производительность (фильтрующий элемент с плоской поверхно	362,1
Полная производительность (фильтрующий элемент с плоской поверхно	373,2
Полная производительность (фильтрующий элемент с плоской поверхно	391,9
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм	150
Температура рабочей среды, °С	-60 … +150
Тип присоединения	150 D (6) - под сварку встык, EN 10220
