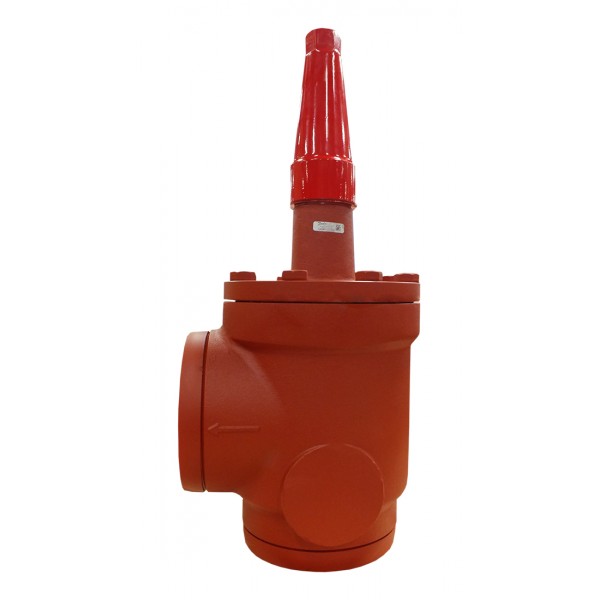

DANFOSS (RIDAN) SVA-S 150 G ANG CAP клапан запорный - 148B6241

Name: DANFOSS (RIDAN) SVA-S 150 G ANG CAP клапан запорный - 148B6241
Brand: DANFOSS
SKU: 148B6241

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Исполнение	Угловой
Максимальное рабочее давление (PN), бар изб.	52
Комплектность	В комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Температура рабочей среды, °С	-60 … +150
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов
k, мм	90
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
ØD1, мм	315
ØD2, мм	74
G, мм	145
ΔH, мм	219
Cmax1, мм	564
Cmax2, мм	568
Масса не более, кг	39,7
Тип присоединения	150 G (6") - под сварку встык, GOST (8734-75 / 8732-78)
Номинальный диаметр DN, мм	150
Пропускная способность Kvs, м³/ч	785

Технические характеристики 148B6241

Основные характеристики

Cmax1, мм: 564
Cmax2, мм: 568
G, мм: 145
k, мм: 90
ØD1, мм: 315
ØD2, мм: 74
ΔH, мм: 219
Герметичность затвора: Класс А по ГОСТ 9544-2015

Исполнение: Угловой
Максимальное рабочее давление (PN), бар изб.: 52
Масса не более, кг: 39,7
Номинальный диаметр DN, мм: 150
Пропускная способность Kvs, м³/ч: 785
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С: -60 … +150
Тип присоединения: 150 G (6) - под сварку встык, GOST (8734-75 / 8732-78)
