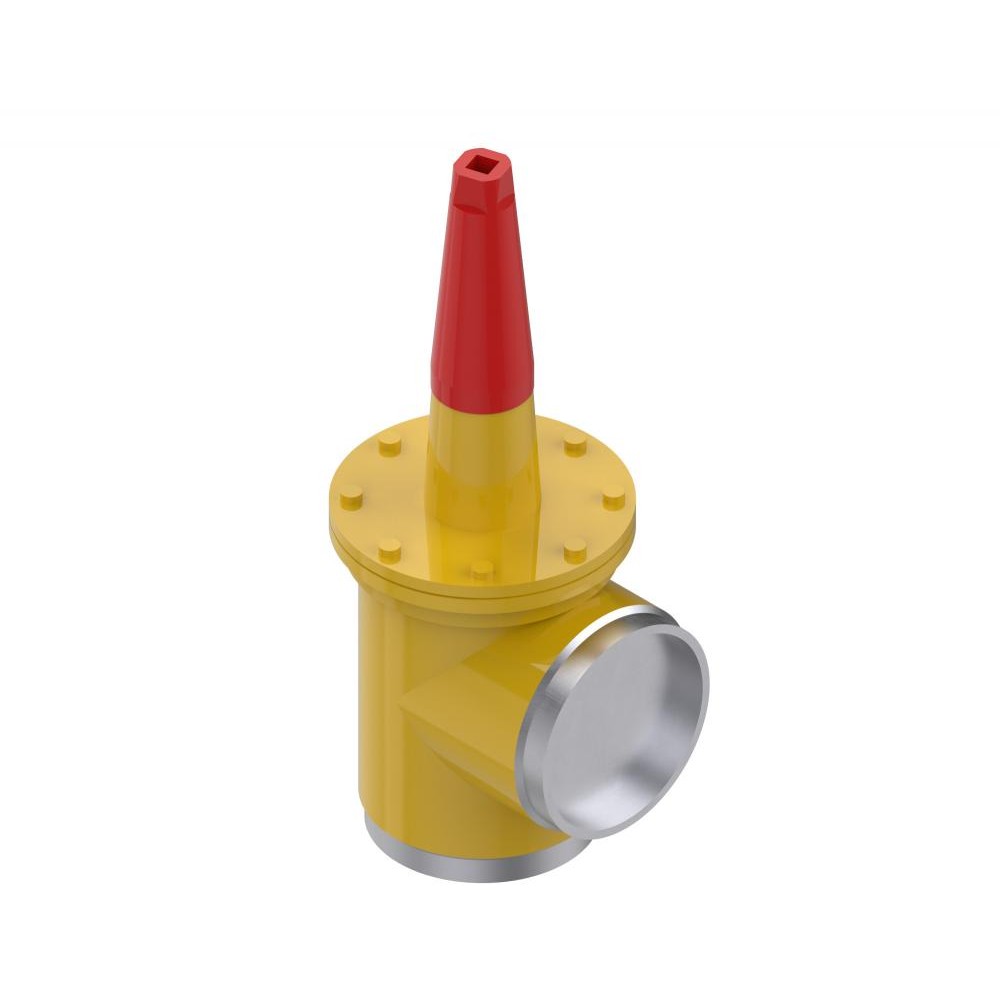

DANFOSS (RIDAN) SVA-S 200 D ANG CAP PS65 в сборе - 148B6673

Name: DANFOSS (RIDAN) SVA-S 200 D ANG CAP PS65 в сборе - 148B6673
Brand: DANFOSS
SKU: 148B6673
Price: 221010 RUB
Availability: InStock

221 010 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Исполнение	Угловой
Температура рабочей среды, °С	-60 … +150
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
k, мм	90
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Максимальное рабочее давление (PN), бар изб.	65
Тип присоединения	200 D (8") - под сварку встык, EN 10220
ØD1, мм	400
ØD2, мм	86
Размер корпуса клапана DN, мм	200
ΔH, мм	276
Cmax2, мм	678
Cmax1, мм	677
G, мм	180
Масса не более, кг	79,5
Пропускная способность Kvs, м³/ч	1168
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеКлапан SVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-33Верхняя крышкаСтальG20Mn5QT, 10213-3P285QH+QT, 10222-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон (PTFE)11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Кольцевое уплотнениеХлоропрен (неопрен)10Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)11Кольцевое уплотнениеХлоропрен (неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь15ШайбаНержавеющая сталь16ГайкаНержавеющая сталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон (PTFE)20Маркировочное кольцоНержавеющая сталь21Износоустойчивое кольцоТефлон (PTFE)22Дисковая пружинаСталь23Кольцевое уплотнениеPTFE / хлоропрен (неопрен)

Технические характеристики 148B6673

Основные характеристики

Cmax1, мм: 677
Cmax2, мм: 678
G, мм: 180
k, мм: 90
ØD1, мм: 400
ØD2, мм: 86
ΔH, мм: 276
Герметичность затвора: Класс А по ГОСТ 9544-2015

Исполнение: Угловой
Максимальное рабочее давление (PN), бар изб.: 65
Масса не более, кг: 79,5
Пропускная способность Kvs, м³/ч: 1168
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм: 200
Температура рабочей среды, °С: -60 … +150
Тип присоединения: 200 D (8) - под сварку встык, EN 10220
