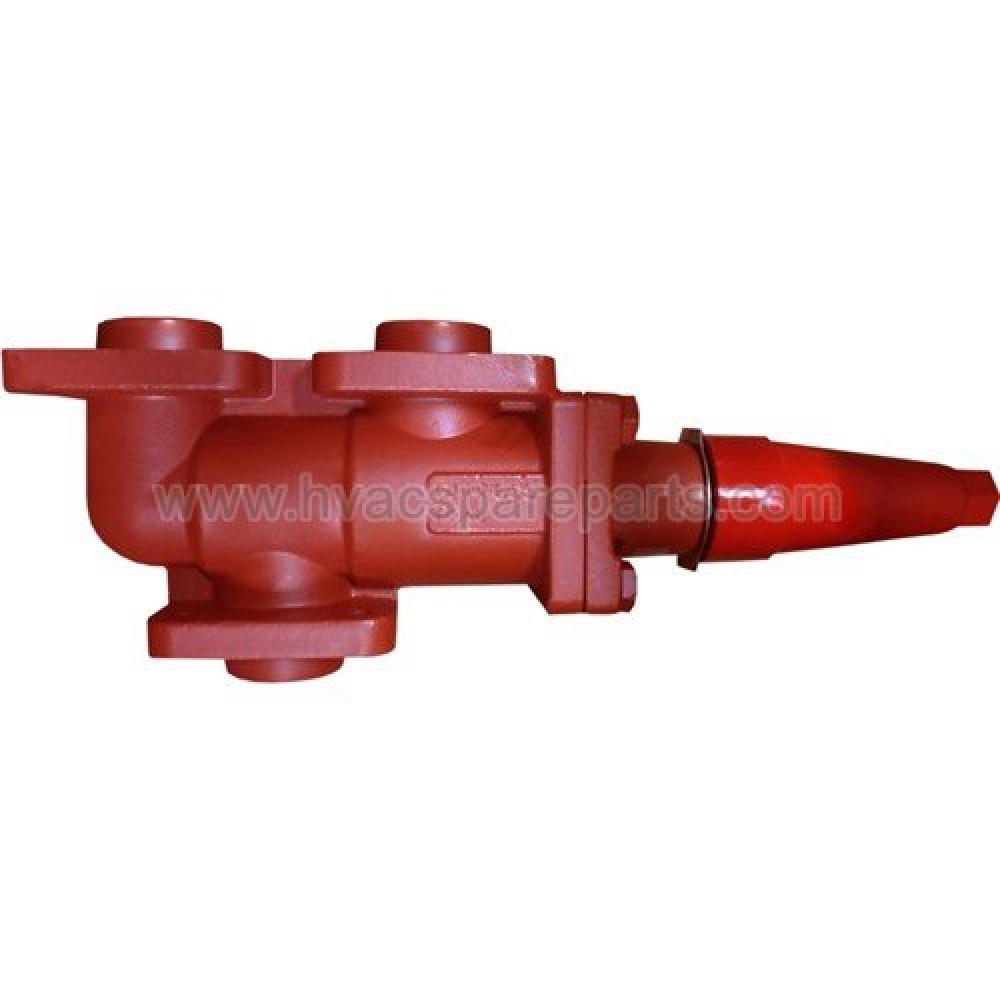

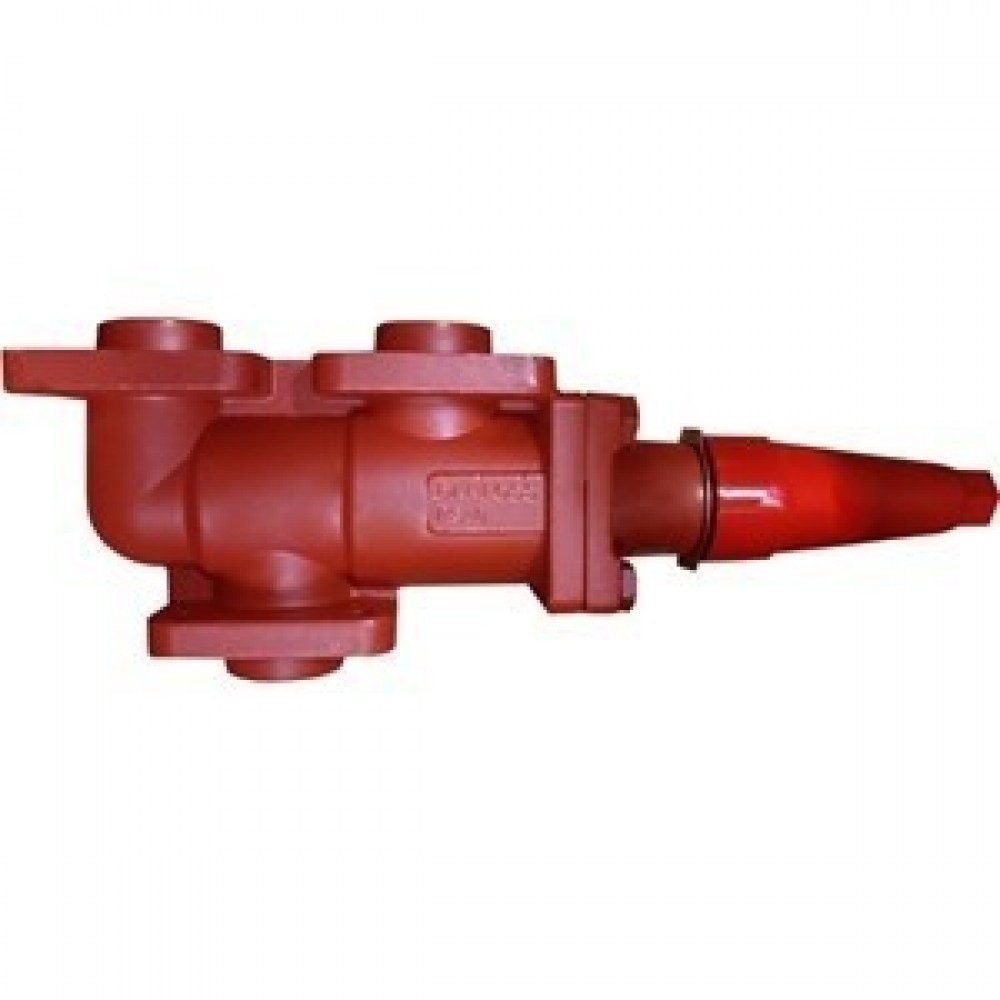

DANFOSS (RIDAN) DSV 2 Клапан запорный двойной - 148F3007

Name: DANFOSS (RIDAN) DSV 2 Клапан запорный двойной - 148F3007
Brand: DANFOSS
SKU: 148F3007
Price: 58126 RUB
Availability: InStock

58 126 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов типа DSV техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов типа DSV при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа.
Комплектность	КомплектностьВ комплект поставки входят:- клапан {{field:Модификация}}- упаковка;- инструкция по инсталляции;- фитинги для установки предохранительных клапанов;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронном виде).
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны запорные типа DSV, {{field:Модификация}} (далее - клапаны DSV) – это трехходовые запорные клапаны, предназначенные для использования с двумя предохранительными клапанами. Наличие двух предохранительных клапанов позволяет пропускать поток через один из них, а второй предохранительный клапан использовать во время ремонта или сервисного обслуживания первого клапана.Клапаны DSV не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны DSV удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальP285QH, EN10222-42Крышка клапанаСтальP285QH, EN10222-43ШпиндельНержавеющая стальX10CrNiS189, 174404Посадочное седлоСталь9 SMn28, 16515Клапанный конус, средняя частьСталь9 SMn28, 16516Клапанный конус, задняя частьСталь9 SMn28, 16517Клапанный конус, передняя частьСталь9 SMn28, 16518Уплотнение конусаТефлон (PTFE)9СальникСталь13-17УплотнениеХлоропрен (Неопрен)20Корончатая гайкаСталь21ВинтСтальA2-7022КолпачокАлюминий23Уплотнение колпачкаНейлон24Идентификационное кольцоНержавеющая сталь
Номинальный диаметр (DN), мм	32
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2)
Температура рабочей среды, °С	-50 … +100
A, мм	50
B, мм	45
C, мм	70
E, мм	281
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Пропускная способность Kvs, м³/ч	30
B₁, мм	55
Максимальное рабочее давление (PN), бар изб.	40
Масса не более, кг	6,1
Тип присоединения к трубопроводу на входе	Фланцевое, ответный фланец с концами под приварку - 25D (1") DIN 2448
Тип присоединения к трубопроводу на выходе	Фланцевое, ответный фланец с внутренней резьбой - G 3/4"
Применяются с предохранительными клапанами	SFA 15 / BSV 8
□F, мм	77
□D, мм	82,5

Технические характеристики 148F3007

Основные характеристики

A, мм: 50
B, мм: 45
B₁, мм: 55
C, мм: 70
E, мм: 281
Герметичность затвора: Класс А по ГОСТ 9544-2015
Максимальное рабочее давление (PN), бар изб.: 40
Масса не более, кг: 6,1
Номинальный диаметр (DN), мм: 32

Применяются с предохранительными клапанами: SFA 15 / BSV 8
Пропускная способность Kvs, м³/ч: 30
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2)
Температура рабочей среды, °С: -50 … +100
Тип присоединения к трубопроводу на входе: Фланцевое, ответный фланец с концами под приварку - 25D (1) DIN 2448
Тип присоединения к трубопроводу на выходе: Фланцевое, ответный фланец с внутренней резьбой - G 3/4
□D, мм: 82,5
□F, мм: 77
