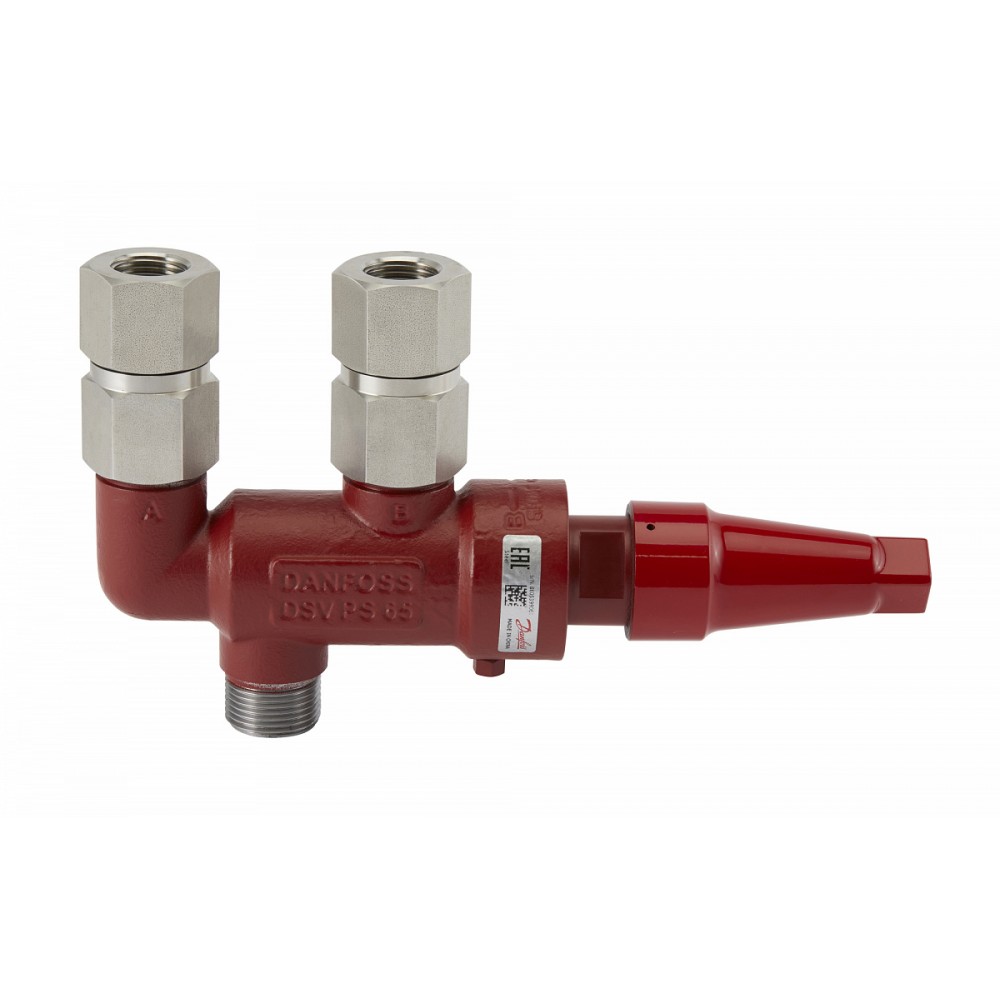

DANFOSS (RIDAN) DSV 10 Клапан запорный двойной - 148F3054

Name: DANFOSS (RIDAN) DSV 10 Клапан запорный двойной - 148F3054
Brand: DANFOSS
SKU: 148F3054
Price: 42621 RUB
Availability: InStock

42 621 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов типа DSV техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов типа DSV при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа.
Комплектность	КомплектностьВ комплект поставки входят:- клапан {{field:Модификация}}- упаковка;- инструкция по инсталляции;- фитинги для установки предохранительных клапанов;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронном виде).
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны запорные типа DSV, {{field:Модификация}} (далее - клапаны DSV) – это трехходовые запорные клапаны, предназначенные для использования с двумя предохранительными клапанами. Наличие двух предохранительных клапанов позволяет пропускать поток через один из них, а второй предохранительный клапан использовать во время ремонта или сервисного обслуживания первого клапана.Клапаны DSV не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны DSV удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КолпачокАлюминий2Кольцевое уплотнение колпачкаНейлон3Кольцевое уплотнение сальникаАлюминий4СильфонСтальP285QH, EN10222-45Кольцевое уплотнение сильфонаАлюминий6КорпусСтальG20Mn5QT, EN102317ШпиндельНержавеющая стальX10CrNiS18-9, EN174408Средняя часть конусаСталь11SMn30, EN100879Передняя часть конусаСталь9 SMn2810Шлицевая гайкаСталь11Шип с пропиломСталь12,13Посадочное седлоТефлон (PTFE)14,15,19ПлоскаяХлоропрен16ВинтСталь17Сальниковое уплотнениеТефлон + нерж. сталь18СальникНержавеющая стальX8CrNiS18-9, EN10088-320Скребковое кольцоНейлон
Номинальный диаметр (DN), мм	15
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2)
Температура рабочей среды, °С	-50 … +100
A, мм	45
B, мм	33
C, мм	48
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Пропускная способность Kvs, м³/ч	5,7
Максимальное рабочее давление (PN), бар изб.	65
Масса не более, кг	2,3
Е, мм	178
Тип присоединения к трубопроводу на входе	Резьбовое T20 (3/4")
Тип присоединения к трубопроводу на выходе	Переходник с внутренней резьбой - G 1/2"
Применяются с предохранительными клапанами	SFA 10
ØF, мм	49
Тип присоединения на выходе	Наружняя резьба - G 1/2"

Технические характеристики 148F3054

Основные характеристики

A, мм: 45
B, мм: 33
C, мм: 48
ØF, мм: 49
Герметичность затвора: Класс А по ГОСТ 9544-2015
Е, мм: 178
Максимальное рабочее давление (PN), бар изб.: 65
Масса не более, кг: 2,3

Номинальный диаметр (DN), мм: 15
Применяются с предохранительными клапанами: SFA 10
Пропускная способность Kvs, м³/ч: 5,7
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2)
Температура рабочей среды, °С: -50 … +100
Тип присоединения к трубопроводу на входе: Резьбовое T20 (3/4)
Тип присоединения к трубопроводу на выходе: Переходник с внутренней резьбой - G 1/2
Тип присоединения на выходе: Наружняя резьба - G 1/2
