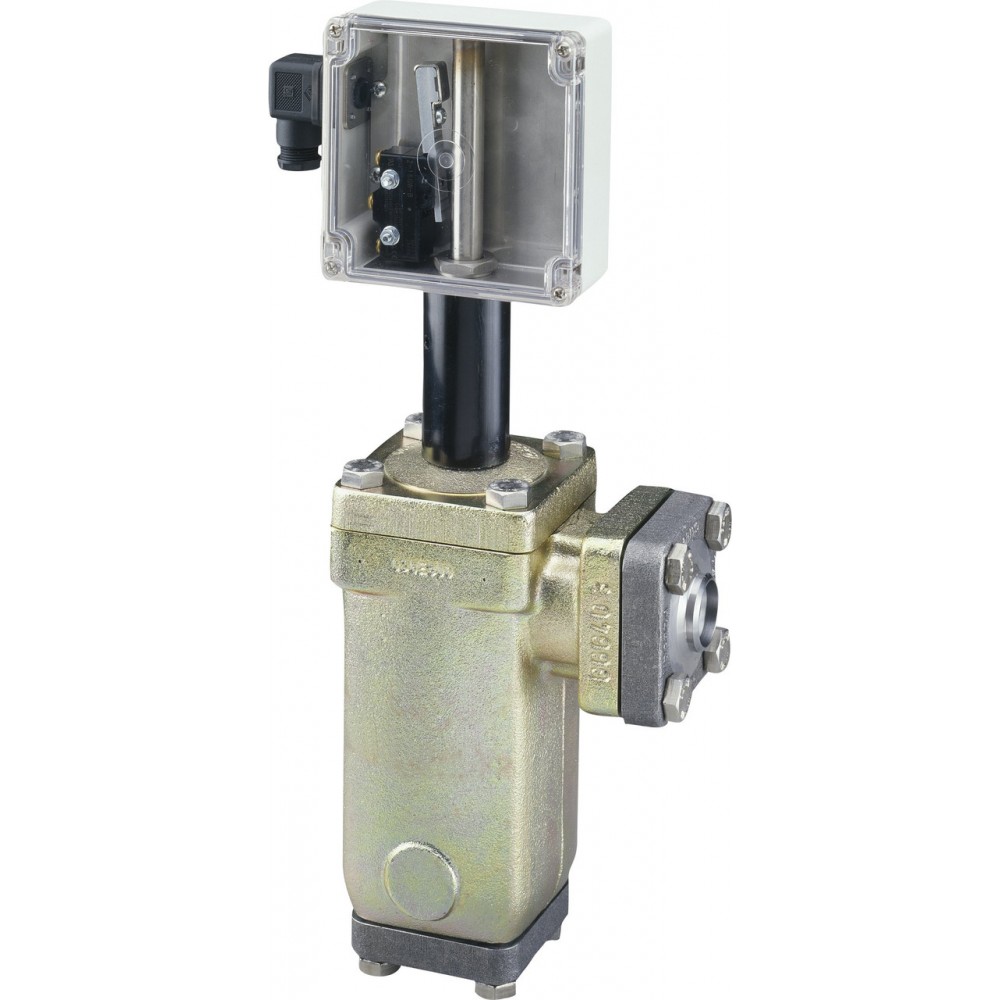

DANFOSS (RIDAN) AKS 38 (D 25) Реле уровня жидкости - 148H3194

Name: DANFOSS (RIDAN) AKS 38 (D 25) Реле уровня жидкости - 148H3194
Brand: DANFOSS
SKU: 148H3194
Price: 96808 RUB
Availability: InStock

96 808 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие реле уровня жидкости типа AKS 38 техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения реле уровня жидкости типа AKS 38 – 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы реле уровня жидкости типа AKS 38 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входят:·Реле уровня {{field:Модификация}}· ответные фланцевые присоединения;·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеРеле уровня жидкости типа AKS 38, {{field:Модификация}} (далее – AKS 38) относится к типу электромеханических поплавковых реле для контроля уровня жидкости. AKS 38 может использоваться как регулятор уровня жидкости в резервуарах и ресиверах, а также как сигнализатор низкого или высокого уровня жидкости в сосуде.AKS 38 удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеAKS 38 предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1ПоплавокСталь2Блок переключенияУдаропрочный поликарбонат CT-661-T3Центрирующий винт М4×8Сталь4Верхняя крышкаХромированный чугунEN-GJS-400-18-LT5Болты М12×35 (4 штуки)Нержавеющая стальA2-70 (DIN 267-11)6Корпус релеХромированный чугунEN-GJS-400-18-LT7Трубка под давлениемНержавеющая стальX5CrNi18-10, EN 100888Прокладка верхней крышкиКлингерсил C-4400 с нанесением графитового покрытия на обе плоскости9Кольцевое уплотнение трубкиХлоропрен (неопрен)10Штекер DIN для электрических соединений11ПрокладкаАлюминий12Стопорное кольцо поплавкаСталь13БолтыНержавеющая стальA2-70 (DIN 267-11)14ФланцыСталь P285QHEN 10222-415Фланцевые прокладкиКлингерсил C-4400 с нанесением графитового покрытия на обе плоскости
Номинальное давление (PN), бар	28
Рабочая среда	R 717 (аммиак), ГФУ, ГХФУ
Температура рабочей среды, °С	-50..+65
Масса, кг, не более	9,75
Тип присоединения	Cо штуцером под сварку встык, DIN DN 25 (1")
Степень защиты	IP 65
Дифференциал уровня жидкости	от 12.5 мм до 50 мм (с шагом 12.5 мм)
Микропереключатель SPDT на дванапряжения	250 В переменного тока / 10 A30 В постоянного тока / 5 AКонтакты микропереключателя могут быть как нормально разомкнутыми, так и нормально замкнутыми
Штекер DIN	Соединение DIN 43650Кабельный ввод PG 11, 8 – 10 мм / 0.31 – 0.39"Винтовая клемма 1.5 мм2 (16 AWG)3+PE

Технические характеристики 148H3194

Основные характеристики

Дифференциал уровня жидкости: от 12.5 мм до 50 мм (с шагом 12.5 мм)
Масса, кг, не более: 9,75
Микропереключатель SPDT на дванапряжения: 250 В переменного тока / 10 A30 В постоянного тока / 5 AКонтакты микропереключателя могут быть как нормально разомкнутыми, так и нормально замкнутыми
Номинальное давление (PN), бар: 28
Рабочая среда: R 717 (аммиак), ГФУ, ГХФУ

Степень защиты: IP 65
Температура рабочей среды, °С: -50..+65
Тип присоединения: Cо штуцером под сварку встык, DIN DN 25 (1)
Штекер DIN: Соединение DIN 43650Кабельный ввод PG 11, 8 – 10 мм / 0.31 – 0.39Винтовая клемма 1.5 мм2 (16 AWG)3+PE
