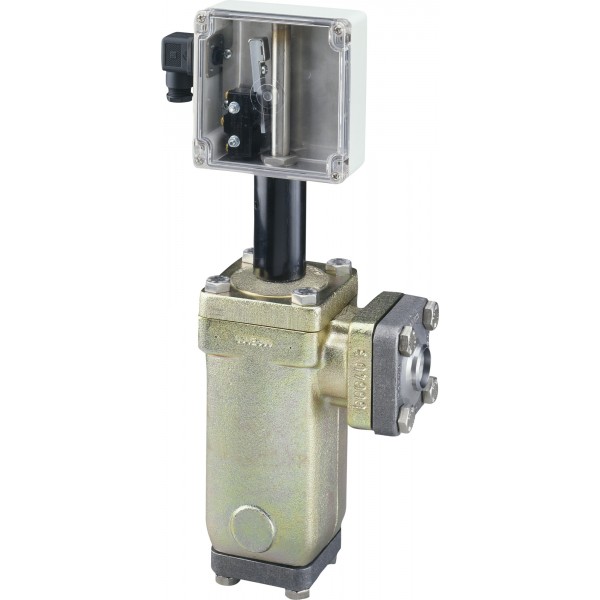

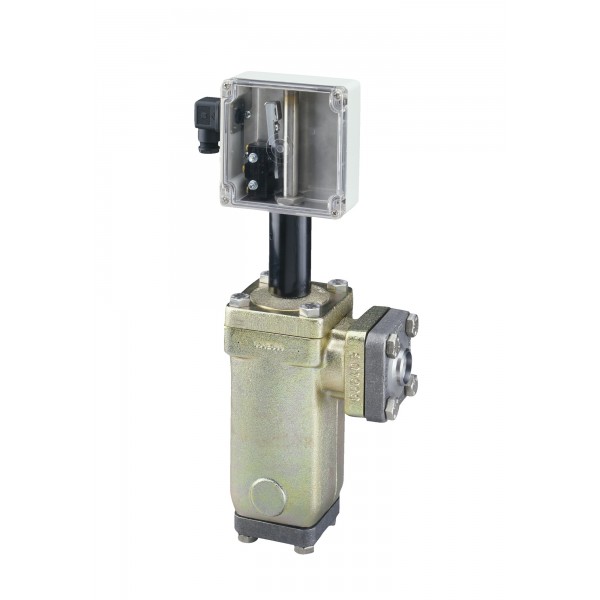

DANFOSS (RIDAN) AKS 38 (A 20) Реле уровня жидкости - 148H3205

Name: DANFOSS (RIDAN) AKS 38 (A 20) Реле уровня жидкости - 148H3205
Brand: DANFOSS
SKU: 148H3205
Price: 97573 RUB
Availability: InStock

97 573 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Степень защиты	IP 65
Дифференциал уровня жидкости	от 12.5 мм до 50 мм (с шагом 12.5 мм)
Микропереключатель SPDT на дванапряжения	250 В переменного тока / 10 A30 В постоянного тока / 5 AКонтакты микропереключателя могут быть как нормально разомкнутыми, так и нормально замкнутыми
Штекер DIN	Соединение DIN 43650Кабельный ввод PG 11, 8 – 10 мм / 0.31 – 0.39"Винтовая клемма 1.5 мм2 (16 AWG)3+PE
Номинальное давление (PN), бар	28
Масса, кг, не более	9,75
Рабочая среда	R 717 (аммиак), ГФУ, ГХФУ
Температура рабочей среды, °С	-50..+65
Тип присоединения	Cо штуцером под сварку c втулкой, ANSI DN 20
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие реле уровня жидкости типа AKS 38 техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения реле уровня жидкости типа AKS 38 – 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы реле уровня жидкости типа AKS 38 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входят:·Реле уровня {{field:Модификация}}· ответные фланцевые присоединения;·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеРеле уровня жидкости типа AKS 38, {{field:Модификация}} (далее – AKS 38) относится к типу электромеханических поплавковых реле для контроля уровня жидкости. AKS 38 может использоваться как регулятор уровня жидкости в резервуарах и ресиверах, а также как сигнализатор низкого или высокого уровня жидкости в сосуде.AKS 38 удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеAKS 38 предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1ПоплавокСталь2Блок переключенияУдаропрочный поликарбонат CT-661-T3Центрирующий винт М4×8Сталь4Верхняя крышкаХромированный чугунEN-GJS-400-18-LT5Болты М12×35 (4 штуки)Нержавеющая стальA2-70 (DIN 267-11)6Корпус релеХромированный чугунEN-GJS-400-18-LT7Трубка под давлениемНержавеющая стальX5CrNi18-10, EN 100888Прокладка верхней крышкиКлингерсил C-4400 с нанесением графитового покрытия на обе плоскости9Кольцевое уплотнение трубкиХлоропрен (неопрен)10Штекер DIN для электрических соединений11ПрокладкаАлюминий12Стопорное кольцо поплавкаСталь13БолтыНержавеющая стальA2-70 (DIN 267-11)14ФланцыСталь P285QHEN 10222-415Фланцевые прокладкиКлингерсил C-4400 с нанесением графитового покрытия на обе плоскости

Технические характеристики 148H3205

Основные характеристики

Дифференциал уровня жидкости: от 12.5 мм до 50 мм (с шагом 12.5 мм)
Масса, кг, не более: 9,75
Микропереключатель SPDT на дванапряжения: 250 В переменного тока / 10 A30 В постоянного тока / 5 AКонтакты микропереключателя могут быть как нормально разомкнутыми, так и нормально замкнутыми
Номинальное давление (PN), бар: 28
Рабочая среда: R 717 (аммиак), ГФУ, ГХФУ

Степень защиты: IP 65
Температура рабочей среды, °С: -50..+65
Тип присоединения: Cо штуцером под сварку c втулкой, ANSI DN 20
Штекер DIN: Соединение DIN 43650Кабельный ввод PG 11, 8 – 10 мм / 0.31 – 0.39Винтовая клемма 1.5 мм2 (16 AWG)3+PE
