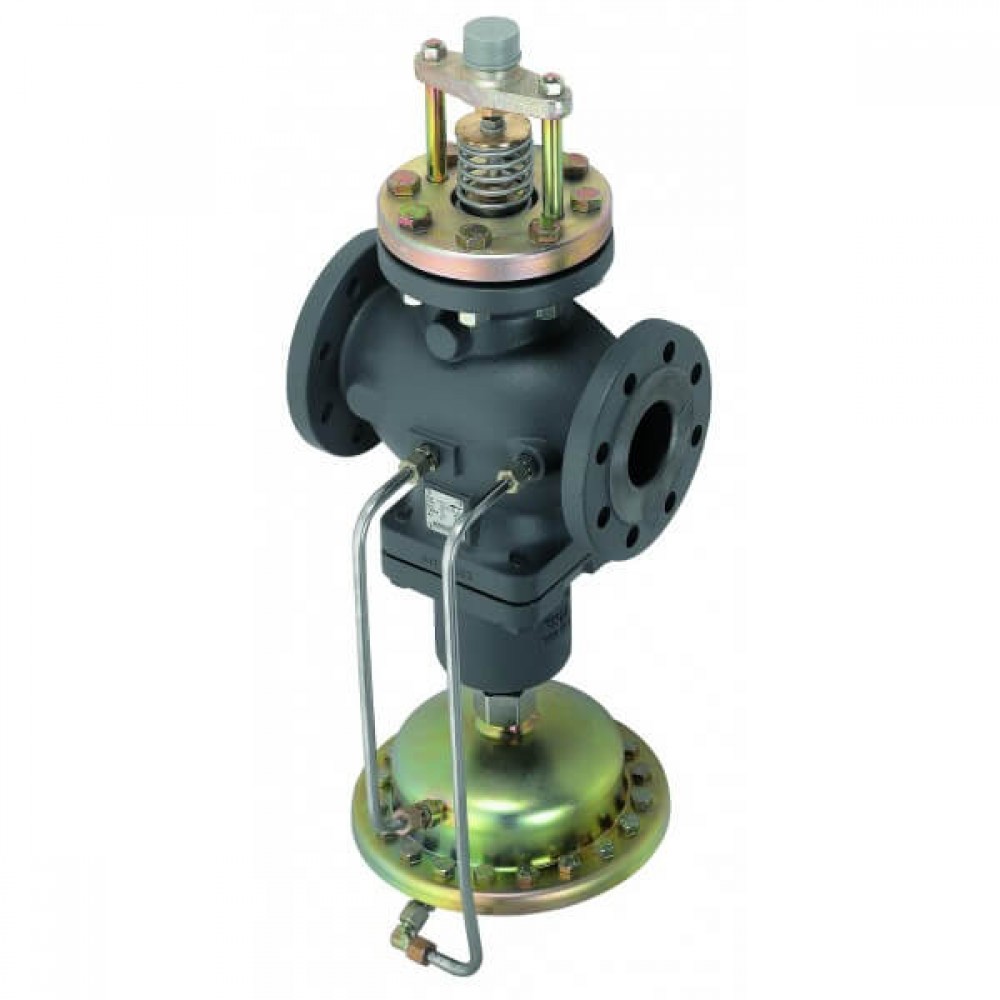

DANFOSS (RIDAN) Клапан регул.комбинир. AFQM6, Ду40, PN16 - 003G1082

Name: DANFOSS (RIDAN) Клапан регул.комбинир. AFQM6, Ду40, PN16 - 003G1082
Brand: DANFOSS
SKU: 003G1082

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Масса, кг, не более	17
L, мм	200
Рабочая среда	Вода или 30% водный раствор гликоля
H2, мм	716
Номинальный диаметр (DN), мм	40
Номинальное давление (PN), бар	16
Максимально допустимый перепад давлений, бар	16
Температура рабочей среды, °С	2–150
H3, мм	-
H5, мм	-
H4, мм	-
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN EN 1092-2
Динамический диапазон регулирования	> 1 : 20
Коэффициент начала кавитации	0,55
Вид привода или регулирующего блока	AME 655, 658 SD, SU + адаптер
Ход штока, мм	8
Уплотнение	Металлическое
PH среды	Мин. 7 , Макс 10
Корпус регулирующей диафрагмы	Нержавеющая сталь, мат. № 1.0338
Диафрагма	EPDM
Седло	Нержавеющая сталь, мат. № 1.4021
Золотник	Нержавеющая сталь, мат. № 1.4404
Характеристика регулирования	Линейная
Площадь регулирующей диафрагмы регулирующего блока, см2	250
Условное давление регулирующего блока, бар	25
H6, мм	-
H7, мм	-
Назначение изделия	Клапан регулирующий типа AFQM- комбинированный седельный проходной с автоматическим ограничением расхода, является моторным регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая диафрагма поддерживает на клапане перепад давлений, равный 0,2 или 0,5 бар. Клапан регулирующий типа AFQM используется с электроприводами AME 655, 658 SU(SD) при применении адаптеров. Клапан регулирующий типа AFQM имеет затвор, разгруженный по давлению.
Пропускная способность Kvs, м³/ч	20
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	2,2 ÷ 11
Импульсная трубка	Нержавеющая сталь, Ø10 х 0,8 мм
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
H₁, мм	390
Мин. перепад давлений на клапане ΔР, бар	минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,01
Комплектность	В комплект поставки входит:- клапан регулирующий типа AFQM;- инструкция по монтажу;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана регулирующего типа AFQM техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения клапана регулирующего типа AFQM - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа AFQM при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.

Технические характеристики 003G1082

Основные характеристики

H2, мм: 716
H3, мм: -
H4, мм: -
H5, мм: -
H6, мм: -
H7, мм: -
H₁, мм: 390
L, мм: 200
PH среды: Мин. 7 , Макс 10
Вид привода или регулирующего блока: AME 655, 658 SD, SU + адаптер
Герметичность затвора (объем протечки / класс герметичности): ≤ 0,01
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров: 2,2 ÷ 11
Диафрагма: EPDM
Динамический диапазон регулирования: > 1 : 20
Золотник: Нержавеющая сталь, мат. № 1.4404
Импульсная трубка: Нержавеющая сталь, Ø10 х 0,8 мм
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус регулирующей диафрагмы: Нержавеющая сталь, мат. № 1.0338

Коэффициент начала кавитации: 0,55
Максимально допустимый перепад давлений, бар: 16
Масса, кг, не более: 17
Мин. перепад давлений на клапане ΔР, бар: минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 40
Площадь регулирующей диафрагмы регулирующего блока, см2: 250
Пропускная способность Kvs, м³/ч: 20
Рабочая среда: Вода или 30% водный раствор гликоля
Седло: Нержавеющая сталь, мат. № 1.4021
Температура рабочей среды, °С: 2–150
Тип присоединения к трубопроводу: Фланцы, РN 25, по EN EN 1092-2
Уплотнение: Металлическое
Условное давление регулирующего блока, бар: 25
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар: 0,2
Характеристика регулирования: Линейная
Ход штока, мм: 8
