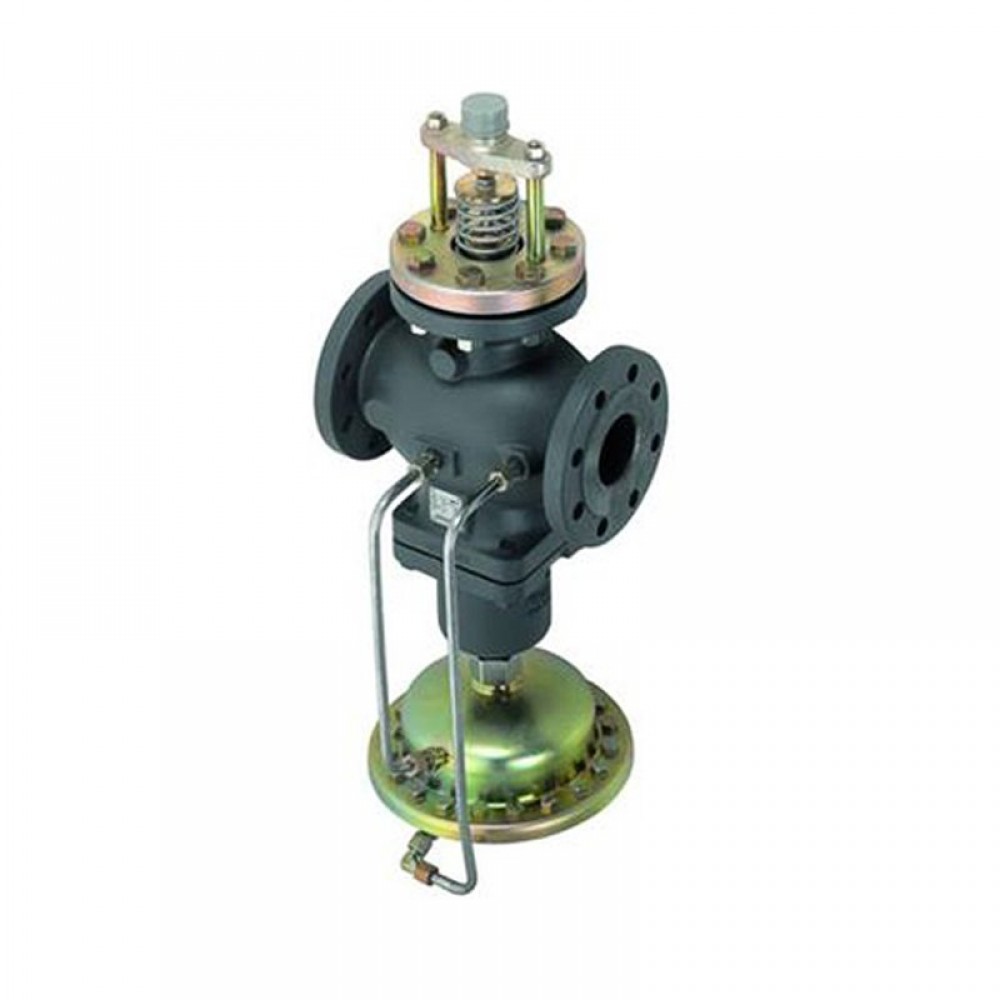

DANFOSS (RIDAN) Клапан регул.комбинир. AFQM6, Ду50, PN25 - 003G1085 (ДАНФОСС)

На складе Артикул: 003G1085

Цена по запросу

Характеристики

H2, мм716	H3, мм-	H4, мм-
H5, мм-	H6, мм-	H7, мм-
H₁, мм390	L, мм230	PH средыМин. 7 , Макс 10

Все характеристики

Описание DANFOSS (RIDAN) Клапан регул.комбинир. AFQM6, Ду50, PN25 - 003G1085 (ДАНФОСС)

Масса, кг, не более	22
L, мм	230
Рабочая среда	Вода или 30% водный раствор гликоля
H2, мм	716
Номинальный диаметр (DN), мм	50
Номинальное давление (PN), бар	25
Максимально допустимый перепад давлений, бар	20
Температура рабочей среды, °С	2–150
H3, мм	-
H5, мм	-
H4, мм	-
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN EN 1092-2
Динамический диапазон регулирования	> 1 : 20
Коэффициент начала кавитации	0,5
Вид привода или регулирующего блока	AME 655, 658 SD, SU + адаптер
Ход штока, мм	12
Уплотнение	Металлическое
PH среды	Мин. 7 , Макс 10
Корпус регулирующей диафрагмы	Нержавеющая сталь, мат. № 1.0338
Диафрагма	EPDM
Седло	Нержавеющая сталь, мат. № 1.4021
Золотник	Нержавеющая сталь, мат. № 1.4404
Характеристика регулирования	Линейная
Площадь регулирующей диафрагмы регулирующего блока, см2	250
Условное давление регулирующего блока, бар	25
H6, мм	-
H7, мм	-
Назначение изделия	Клапан регулирующий типа AFQM- комбинированный седельный проходной с автоматическим ограничением расхода, является моторным регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая диафрагма поддерживает на клапане перепад давлений, равный 0,2 или 0,5 бар. Клапан регулирующий типа AFQM используется с электроприводами AME 655, 658 SU(SD) при применении адаптеров. Клапан регулирующий типа AFQM имеет затвор, разгруженный по давлению.
Пропускная способность Kvs, м³/ч	32
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	3,2 ÷ 16
Импульсная трубка	Нержавеющая сталь, Ø10 х 0,8 мм
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
H₁, мм	390
Мин. перепад давлений на клапане ΔР, бар	минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,01
Комплектность	В комплект поставки входит:- клапан регулирующий типа AFQM;- инструкция по монтажу;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана регулирующего типа AFQM техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения клапана регулирующего типа AFQM - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа AFQM при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.
