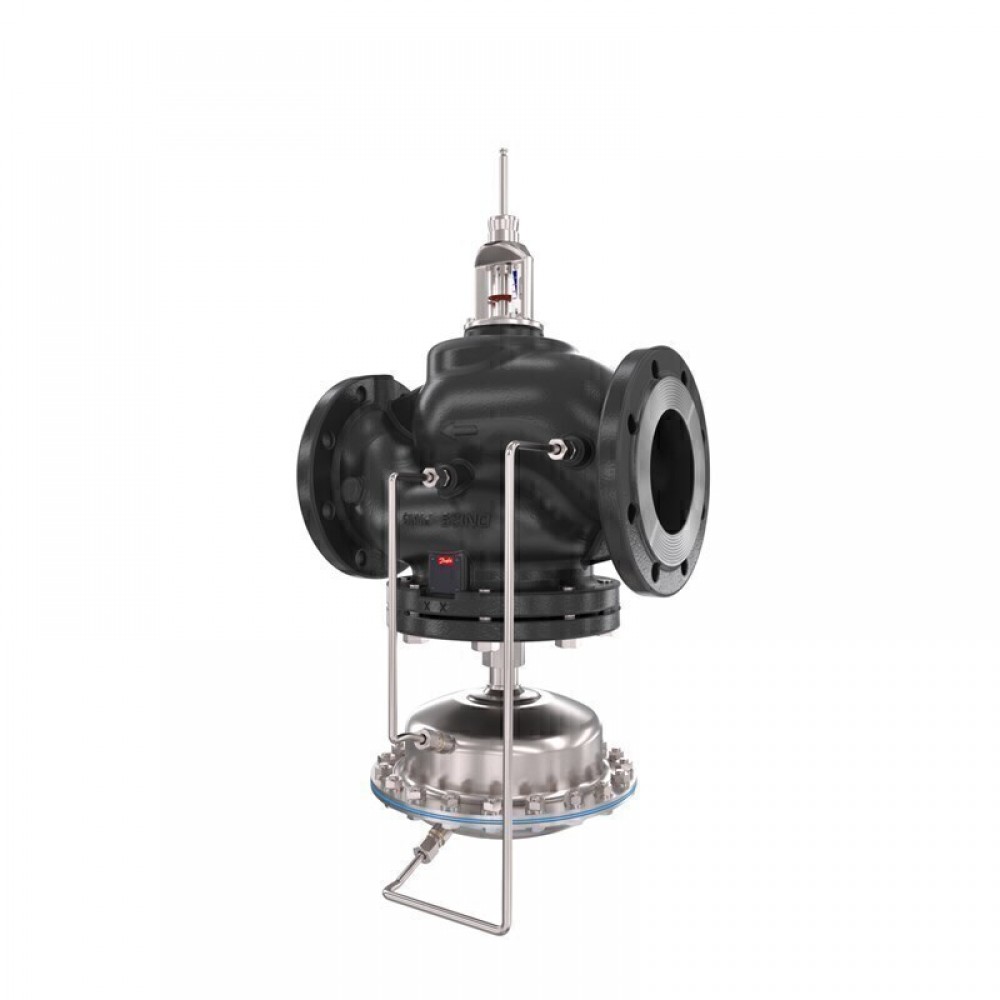

DANFOSS (RIDAN) AFQM 2 PN16 250/800 /0,5 фл.(пр. класс 0802708299) - 003G5513

Name: DANFOSS (RIDAN) AFQM 2 PN16 250/800 /0,5 фл.(пр. класс 0802708299) - 003G5513
Brand: DANFOSS
SKU: 003G5513

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальное давление (PN), бар	16
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм	250
Уплотнение	EPDM
L, мм	730
Рабочая среда	Вода или 30% водный раствор гликоля
Коэффициент начала кавитации	0,2
PH среды	Мин. 7 , Макс 10
Диафрагма	EPDM
Температура рабочей среды, °С	2–150
Максимально допустимый перепад давлений, бар	10
Условное давление регулирующего блока, бар	16
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN EN 1092-2
Динамический диапазон регулирования	> 1:30
Пропускная способность Kvs, м³/ч	800
H₁, мм	550
H2, мм	-
Вес, кг	331
H3, мм	710
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,01
Вид привода или регулирующего блока	AME 655, 658 SD, SU; AMV(E) 55
Ход штока, мм	40
Корпус регулирующей диафрагмы	Сталь, мат. № 1.0345, цинковое покрытие
Импульсная трубка	Нержавеющая сталь, Ø10 х 0,8 мм
Характеристика регулирования	Комбинированная
Мин. перепад давлений на клапане ΔР, бар	минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	100÷ 500
Площадь регулирующей диафрагмы регулирующего блока, см2	320
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана регулирующего типа AFQM2 техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения клапана регулирующего типа AFQM - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа AFQM при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входит:- клапан регулирующий AFQM2;- инструкция по монтажу;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Назначение изделияКлапан регулирующий типа AFQM2 комбинированный седельный проходной с автоматическим ограничением расхода, является моторным регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая диафрагма поддерживает на клапане перепад давлений, равный 0,2 или 0,5 бар. Клапан регулирующий типа AFQM2используется с электроприводами AME 655, 658 SU(SD) при применении адаптеров. Клапан регулирующий типа AFQM2 имеет затвор, разгруженный по давлению.

Технические характеристики 003G5513

Основные характеристики

H2, мм: -
H3, мм: 710
H₁, мм: 550
L, мм: 730
PH среды: Мин. 7 , Макс 10
Вес, кг: 331
Вид привода или регулирующего блока: AME 655, 658 SD, SU; AMV(E) 55
Герметичность затвора (объем протечки / класс герметичности): ≤ 0,01
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров: 100÷ 500
Диафрагма: EPDM
Динамический диапазон регулирования: > 1:30
Импульсная трубка: Нержавеющая сталь, Ø10 х 0,8 мм
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус регулирующей диафрагмы: Сталь, мат. № 1.0345, цинковое покрытие
Коэффициент начала кавитации: 0,2

Максимально допустимый перепад давлений, бар: 10
Мин. перепад давлений на клапане ΔР, бар: минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 250
Площадь регулирующей диафрагмы регулирующего блока, см2: 320
Пропускная способность Kvs, м³/ч: 800
Рабочая среда: Вода или 30% водный раствор гликоля
Температура рабочей среды, °С: 2–150
Тип присоединения к трубопроводу: Фланцы, РN 25, по EN EN 1092-2
Уплотнение: EPDM
Условное давление регулирующего блока, бар: 16
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар: 0,2
Характеристика регулирования: Комбинированная
Ход штока, мм: 40
