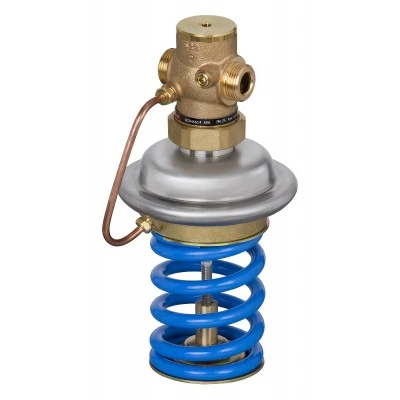

DANFOSS (RIDAN) Р-р "до себя"AVA PN25 15/4/3-11/резьб. - 003H6620 (ДАНФОСС)

На складе Артикул: 003H6620

Цена по запросу

Характеристики

D, мм21	D2, мм14	H*, мм243
H2, мм34	k, мм65	L, мм65
L2, мм131	L3, мм139	L₁, мм130

Все характеристики

Описание DANFOSS (RIDAN) Р-р "до себя"AVA PN25 15/4/3-11/резьб. - 003H6620 (ДАНФОСС)

Гарантийные обязательства	Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан-регулятор давления типа AVA;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме);- инструкция.
Назначение изделия	Клапан-регулятор давления типа AVA (далее – клапан-регулятор типа AVA или клапан) предназначен для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды.
Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	25
Максимально допустимый перепад давлений, бар	20
Рабочая среда	Вода или 30% водный раствор гликоля
Температура рабочей среды, °С	2–150
Корпус	Красная бронза CuSn5ZnPb(Rg5)
L2, мм	131
L3, мм	139
H2, мм	34
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Масса, кг, не более	3,7
D2, мм	14
Уплотнение	EPDM
L, мм	65
D, мм	21
Коэффициент начала кавитации	≥ 0,6
Вид привода или регулирующего блока	Встроенный регулятор давления "до себя"
Седло	Нержавеющая сталь, мат. № 1.4571
PH среды	7–10
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
R, дюймы	½
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
k, мм	65
n	4
Размер резьбы а по ISO 228/1, дюймы	G ¾ A
Размер гайки под ключ SW, мм	32
Площадь диафрагмы, см2	54
цвет настроечной пружины	Черный, зеленый
Импульсная трубка	Медная трубка Ø 6 × 1 мм
H*, мм	243
L₁, мм	130
Пропускная способность Kvs, м³/ч	4
Диапазон (величина)настройки перепада давлений ΔРрег, бар	3–11

Технические характеристики DANFOSS (RIDAN) Р-р "до себя"AVA PN25 15/4/3-11/резьб. - 003H6620 (ДАНФОСС)

Основные характеристики

D, мм	21
D2, мм	14
H*, мм	243
H2, мм	34
k, мм	65
L, мм	65
L2, мм	131
L3, мм	139
L₁, мм	130
n	4
PH среды	7–10
R, дюймы	½
Вид привода или регулирующего блока	Встроенный регулятор давления до себя
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар	3–11
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Красная бронза CuSn5ZnPb(Rg5)
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,6
Максимально допустимый перепад давлений, бар	20
Масса, кг, не более	3,7
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	15
Площадь диафрагмы, см2	54
Пропускная способность Kvs, м³/ч	4
Рабочая среда	Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм	32
Размер резьбы а по ISO 228/1, дюймы	G ¾ A
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение	EPDM
цвет настроечной пружины	Черный, зеленый
