Артикул: 003H6621
В наличии

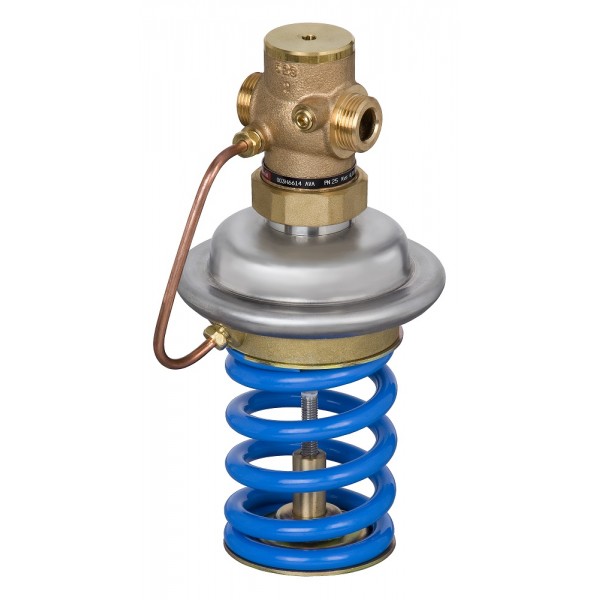

DANFOSS (RIDAN) Р-р "до себя"AVA PN25 20/6,3/3-11/резьб. - 003H6621
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
| Гарантийные обязательства | Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- клапан-регулятор давления типа AVA;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме);- инструкция. |
| Назначение изделия | Клапан-регулятор давления типа AVA (далее – клапан-регулятор типа AVA или клапан) предназначен для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды. |
| Номинальный диаметр (DN), мм | 20 |
| Номинальное давление (PN), бар | 25 |
| Максимально допустимый перепад давлений, бар | 20 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Температура рабочей среды, °С | 2–150 |
| Корпус | Красная бронза CuSn5ZnPb(Rg5) |
| L2, мм | 144 |
| L3, мм | 154 |
| H2, мм | 34 |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Герметичность затвора (объем протечки / класс герметичности) | 0,02% от Kvs |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Масса, кг, не более | 3,7 |
| D2, мм | 14 |
| Уплотнение | EPDM |
| L, мм | 70 |
| D, мм | 26 |
| Коэффициент начала кавитации | ≥ 0,6 |
| Вид привода или регулирующего блока | Встроенный регулятор давления "до себя" |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| PH среды | 7–10 |
| Диафрагма | EPDM |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| R, дюймы | ¾ |
| Корпус регулирующей диафрагмы | верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| k, мм | 75 |
| n | 4 |
| Размер резьбы а по ISO 228/1, дюймы | G 1 A |
| Размер гайки под ключ SW, мм | 41 |
| Площадь диафрагмы, см2 | 54 |
| цвет настроечной пружины | Черный, зеленый |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| H*, мм | 243 |
| L₁, мм | 150 |
| Пропускная способность Kvs, м³/ч | 6,3 |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 3–11 |
Технические характеристики 003H6621
Основные характеристики
- D, мм
- 26
- D2, мм
- 14
- H*, мм
- 243
- H2, мм
- 34
- k, мм
- 75
- L, мм
- 70
- L2, мм
- 144
- L3, мм
- 154
- L₁, мм
- 150
- n
- 4
- PH среды
- 7–10
- R, дюймы
- ¾
- Вид привода или регулирующего блока
- Встроенный регулятор давления до себя
- Герметичность затвора (объем протечки / класс герметичности)
- 0,02% от Kvs
- Диапазон (величина)настройки перепада давлений ΔРрег, бар
- 3–11
- Диафрагма
- EPDM
- Золотник
- Необесцинковывающаяся латунь CuZn36Pb2As
- Импульсная трубка
- Медная трубка Ø 6 × 1 мм
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Корпус
- Красная бронза CuSn5ZnPb(Rg5)
- Корпус регулирующей диафрагмы
- верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
- Коэффициент начала кавитации
- ≥ 0,6
- Максимально допустимый перепад давлений, бар
- 20
- Масса, кг, не более
- 3,7
- Номинальное давление (PN), бар
- 25
- Номинальный диаметр (DN), мм
- 20
- Площадь диафрагмы, см2
- 54
- Пропускная способность Kvs, м³/ч
- 6,3
- Рабочая среда
- Вода или 30% водный раствор гликоля
- Размер гайки под ключ SW, мм
- 41
- Размер резьбы а по ISO 228/1, дюймы
- G 1 A
- Седло
- Нержавеющая сталь, мат. № 1.4571
- Температура рабочей среды, °С
- 2–150
- Тип присоединения к трубопроводу
- Цилиндрическая наружная трубная резьба по ISO 228/1
- Уплотнение
- EPDM
- цвет настроечной пружины
- Черный, зеленый
