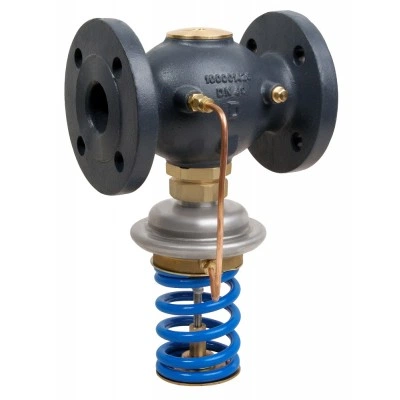

DANFOSS (RIDAN) Регулятор давления 'до себя' AVA DN 32 - 003H6626 (ДАНФОСС)

На складе Артикул: 003H6626

Цена по запросу

Характеристики

D2, мм18	H3, мм70	H₁, мм231
k, мм100	L₁, мм180	n4
PH среды7–10	Вид привода или регулирующего блокаВстроенный регулятор давления до себя	Герметичность затвора (объем протечки / класс герметичности)0,05% от Kvs

Все характеристики

Описание DANFOSS (RIDAN) Регулятор давления 'до себя' AVA DN 32 - 003H6626 (ДАНФОСС)

Гарантийные обязательства	Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан-регулятор давления типа AVA;- инструкция;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Клапан-регулятор давления типа AVA (далее - клапан-регулятор типа AVA) предназначен для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды.
Номинальный диаметр (DN), мм	32
Номинальное давление (PN), бар	25
Максимально допустимый перепад давлений, бар	16
Рабочая среда	Вода или 30% водный раствор гликоля
Температура рабочей среды, °С	2–150
Корпус	Высокопрочный чугун EN-GJS-400-18-LT GGG 40.3
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN 1092-2
Герметичность затвора (объем протечки / класс герметичности)	0,05% от Kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Масса, кг, не более	10,4
D2, мм	18
H3, мм	70
Уплотнение	EPDM
Коэффициент начала кавитации	≥ 0,55
Вид привода или регулирующего блока	Встроенный регулятор давления "до себя"
Седло	Нержавеющая сталь, мат. № 1.4571
PH среды	7–10
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
k, мм	100
n	4
Площадь диафрагмы, см2	54
цвет настроечной пружины	Синий
Импульсная трубка	Медная трубка Ø 6 × 1 мм
L₁, мм	180
H₁, мм	231
Пропускная способность Kvs, м³/ч	12,5
Диапазон (величина)настройки перепада давлений ΔРрег, бар	1,0–4,5

Технические характеристики DANFOSS (RIDAN) Регулятор давления 'до себя' AVA DN 32 - 003H6626 (ДАНФОСС)

Основные характеристики

D2, мм	18
H3, мм	70
H₁, мм	231
k, мм	100
L₁, мм	180
n	4
PH среды	7–10
Вид привода или регулирующего блока	Встроенный регулятор давления до себя
Герметичность затвора (объем протечки / класс герметичности)	0,05% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар	1,0–4,5
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Высокопрочный чугун EN-GJS-400-18-LT GGG 40.3
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,55
Максимально допустимый перепад давлений, бар	16
Масса, кг, не более	10,4
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	32
Площадь диафрагмы, см2	54
Пропускная способность Kvs, м³/ч	12,5
Рабочая среда	Вода или 30% водный раствор гликоля
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN 1092-2
Уплотнение	EPDM
цвет настроечной пружины	Синий
