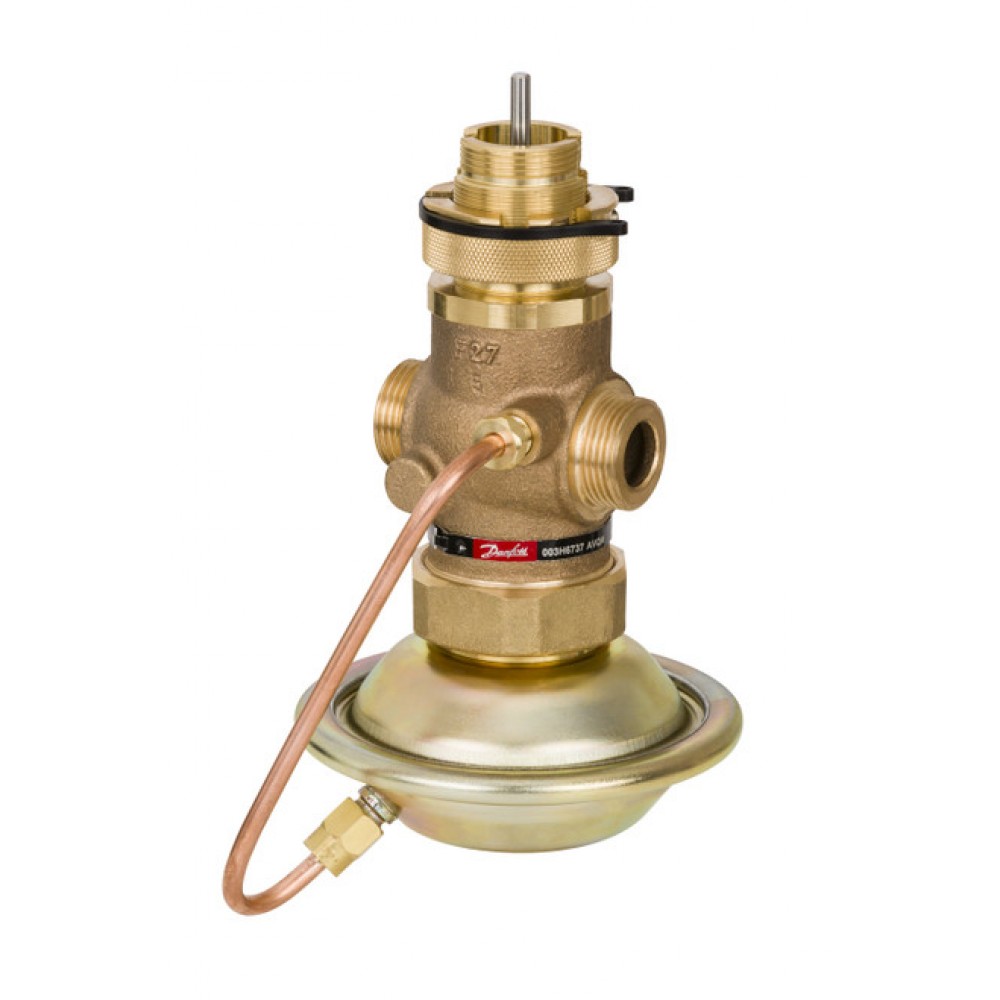

DANFOSS (RIDAN) Комбинир. регулятор расхода AVQM DN 32 - 003H6740 (ДАНФОСС)

На складе Артикул: 003H6740

Цена по запросу

Характеристики

D, мм42	D2, мм18	H*, мм294 (AMV(E) 20, 23 (SU),30, 33)
H, мм97	H2, мм77	k, мм100
L, мм77	L2, мм177	L3, мм184

Все характеристики

Описание DANFOSS (RIDAN) Комбинир. регулятор расхода AVQM DN 32 - 003H6740 (ДАНФОСС)

Номинальный диаметр (DN), мм	32
Номинальное давление (PN), бар	16
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L3, мм	184
L, мм	77
Ход штока, мм	10
Масса, кг, не более	2,5
Рабочая среда	Вода или 30% водный раствор гликоля
PH среды	Мин. 7 , Макс 10
Уплотнение регулирующего блока	EPDM
Температура рабочей среды, °С	2–150
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Корпус	Красная бронза CuSn5ZnPb (Rg5)
n	4
k, мм	100
D, мм	42
D2, мм	18
Размер гайки под ключ SW, мм	60
Максимально допустимый перепад давлений, бар	12
H2, мм	77
Уплотнение	Металлическое
Характеристика регулирования	Логарифмическая
Динамический диапазон регулирования	> 1 : 30
Вид привода или регулирующего блока	AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Площадь регулирующей диафрагмы регулирующего блока, см2	39
Условное давление регулирующего блока, бар	16
L2, мм	177
H, мм	97
Система разгрузки по давлению	Пистон
Пропускная способность Kvs, м³/ч	10
Коэффициент начала кавитации	≥ 0,55
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,05
R, дюймы	1 ¼(Наружная коническая трубная резьба по EN 10266-1)
Мин. перепад давлений на клапане ΔР, бар	минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана регулирующего типа AVQM техническим требованиям при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.Срок службы клапана регулирующего типа AVQM при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с началаэксплуатации.Гарантийный срок эксплуатации и хранения клапана регулирующего тип AVQM - 12 месяцев со дня продажи или 18 месяцев с даты продажи.
Комплектность	В комплект поставки входит:- клапан регулирующий типа AVQM;- инструкция по монтажу;- паспорт (предоставляется по запросу в электронной форме).
Назначение изделия	Назначение изделияКлапан регулирующий типа AVQM используется совместно с электроприводами типа AMV(E)10, AMV(E) 13, AMV(E) 13SU, ARV(E) 152, AMV(E) 23, AMV(E) 23SU, ARV(E) 153 и AMV(E) 33, которые управляются электронными регуляторами Danfoss серии ECL. В соответствии с требованиями DIN 32730 в системах теплоснабжения следует отдавать предпочтение комбинациям AVQM и приводов с возвратной пружиной типа AMV(E) 13, AMV(E) 23 и AMV(E) 33.
Тип присоединения к трубопроводу	Цилиндрическая наружнаятрубная резьба по ISO 228/1,
H*, мм	294 (AMV(E) 20, 23 (SU),30, 33)
L₁, мм	-
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,16÷5,5
Максимальный расход, м^3/ч	6 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)

Технические характеристики DANFOSS (RIDAN) Комбинир. регулятор расхода AVQM DN 32 - 003H6740 (ДАНФОСС)

Основные характеристики

D, мм	42
D2, мм	18
H*, мм	294 (AMV(E) 20, 23 (SU),30, 33)
H, мм	97
H2, мм	77
k, мм	100
L, мм	77
L2, мм	177
L3, мм	184
L₁, мм	-
n	4
PH среды	Мин. 7 , Макс 10
R, дюймы	1 ¼(Наружная коническая трубная резьба по EN 10266-1)
Вид привода или регулирующего блока	AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,05
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров	0,16÷5,5
Динамический диапазон регулирования	> 1 : 30
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Коэффициент начала кавитации	≥ 0,55
Максимально допустимый перепад давлений, бар	12
Максимальный расход, м^3/ч	6 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более	2,5
Мин. перепад давлений на клапане ΔР, бар	минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	32
Площадь регулирующей диафрагмы регулирующего блока, см2	39
Пропускная способность Kvs, м³/ч	10
Рабочая среда	Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм	60
Седло	Нержавеющая сталь, мат. № 1.4571
Система разгрузки по давлению	Пистон
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Цилиндрическая наружнаятрубная резьба по ISO 228/1,
Уплотнение	Металлическое
Уплотнение регулирующего блока	EPDM
Условное давление регулирующего блока, бар	16
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Характеристика регулирования	Логарифмическая
Ход штока, мм	10
