Артикул: 003H6751
В наличии

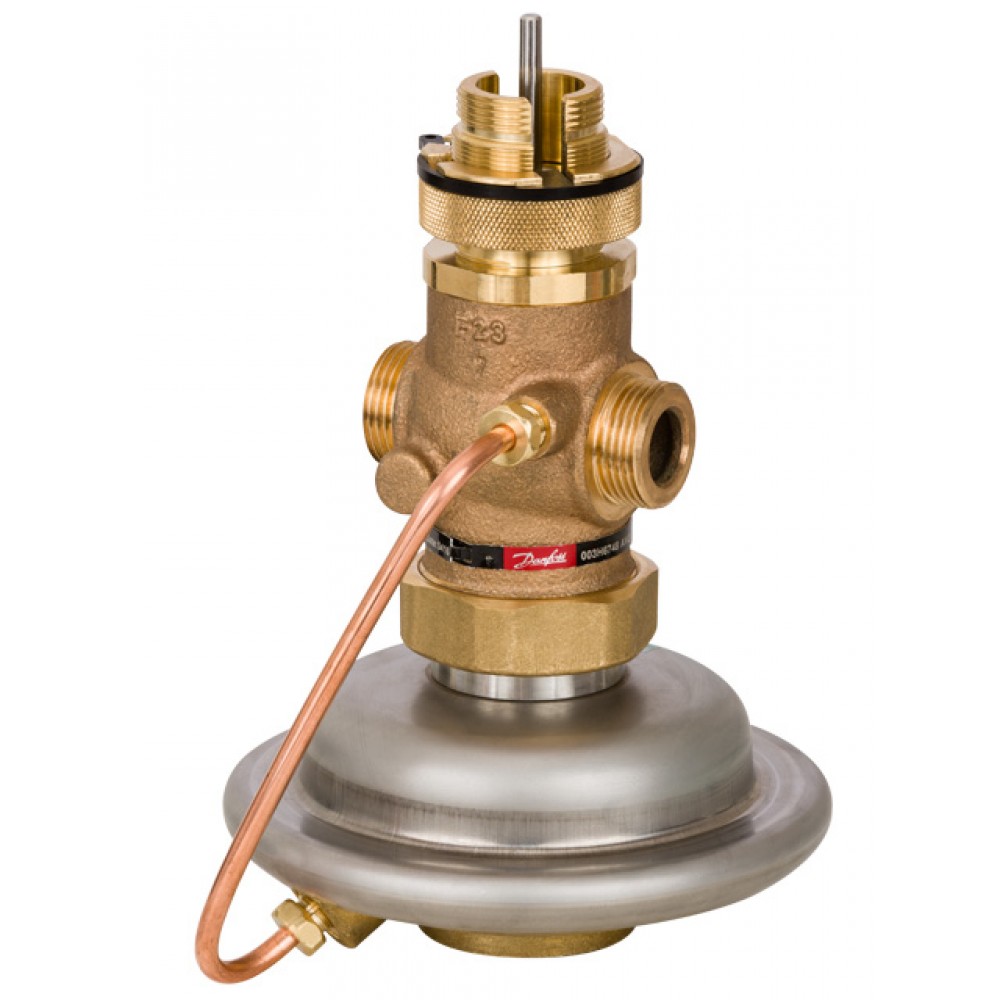

DANFOSS (RIDAN) Комбинир. регулятор расхода AVQM DN 20 - 003H6751
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
| Номинальный диаметр (DN), мм | 20 |
| Номинальное давление (PN), бар | 25 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| L, мм | 88 |
| Ход штока, мм | 7 |
| Масса, кг, не более | 3 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| PH среды | Мин. 7 , Макс 10 |
| Уплотнение регулирующего блока | EPDM |
| Температура рабочей среды, °С | 2–150 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Корпус | Красная бронза CuSn5ZnPb (Rg5) |
| Максимально допустимый перепад давлений, бар | 20 |
| H2, мм | 88 |
| Уплотнение | EPDM |
| Характеристика регулирования | Логарифмическая |
| Динамический диапазон регулирования | > 1 : 30 |
| Вид привода или регулирующего блока | AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33 |
| Площадь регулирующей диафрагмы регулирующего блока, см2 | 54 |
| Условное давление регулирующего блока, бар | 25 |
| H, мм | 109 |
| Пропускная способность Kvs, м³/ч | 6,3 |
| Коэффициент начала кавитации | ≥ 0,6 |
| Герметичность затвора (объем протечки / класс герметичности) | ≤ 0,02 |
| Мин. перепад давлений на клапане ΔР, бар | минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб |
| Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар | 0,2 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана регулирующего типа AVQM техническим требованиям при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.Срок службы клапана регулирующего типа AVQM при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с началаэксплуатации.Гарантийный срок эксплуатации и хранения клапана регулирующего тип AVQM - 12 месяцев со дня продажи или 18 месяцев с даты продажи. |
| Комплектность | В комплект поставки входит:- клапан регулирующий типа AVQM;- инструкция по монтажу;- паспорт (предоставляется по запросу в электронной форме). |
| Назначение изделия | Назначение изделияКлапан регулирующий типа AVQM используется совместно с электроприводами типа AMV(E)10, AMV(E) 13, AMV(E) 13SU, ARV(E) 152, AMV(E) 23, AMV(E) 23SU, ARV(E) 153 и AMV(E) 33, которые управляются электронными регуляторами Danfoss серии ECL. В соответствии с требованиями DIN 32730 в системах теплоснабжения следует отдавать предпочтение комбинациям AVQM и приводов с возвратной пружиной типа AMV(E) 13, AMV(E) 23 и AMV(E) 33. |
| Тип присоединения к трубопроводу | Цилиндрическаянаружная трубная резьбапо ISO 228/1 |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 0,16÷3,0 |
| Максимальный расход, м^3/ч | 3,5 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар) |
Технические характеристики 003H6751
Основные характеристики
- H, мм
- 109
- H2, мм
- 88
- L, мм
- 88
- PH среды
- Мин. 7 , Макс 10
- Вид привода или регулирующего блока
- AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
- Герметичность затвора (объем протечки / класс герметичности)
- ≤ 0,02
- Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров
- 0,16÷3,0
- Динамический диапазон регулирования
- > 1 : 30
- Золотник
- Необесцинковывающаяся латунь CuZn36Pb2As
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Корпус
- Красная бронза CuSn5ZnPb (Rg5)
- Коэффициент начала кавитации
- ≥ 0,6
- Максимально допустимый перепад давлений, бар
- 20
- Максимальный расход, м^3/ч
- 3,5 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
- Масса, кг, не более
- 3
- Мин. перепад давлений на клапане ΔР, бар
- минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
- Номинальное давление (PN), бар
- 25
- Номинальный диаметр (DN), мм
- 20
- Площадь регулирующей диафрагмы регулирующего блока, см2
- 54
- Пропускная способность Kvs, м³/ч
- 6,3
- Рабочая среда
- Вода или 30% водный раствор гликоля
- Седло
- Нержавеющая сталь, мат. № 1.4571
- Температура рабочей среды, °С
- 2–150
- Тип присоединения к трубопроводу
- Цилиндрическаянаружная трубная резьбапо ISO 228/1
- Уплотнение
- EPDM
- Уплотнение регулирующего блока
- EPDM
- Условное давление регулирующего блока, бар
- 25
- Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар
- 0,2
- Характеристика регулирования
- Логарифмическая
- Ход штока, мм
- 7
