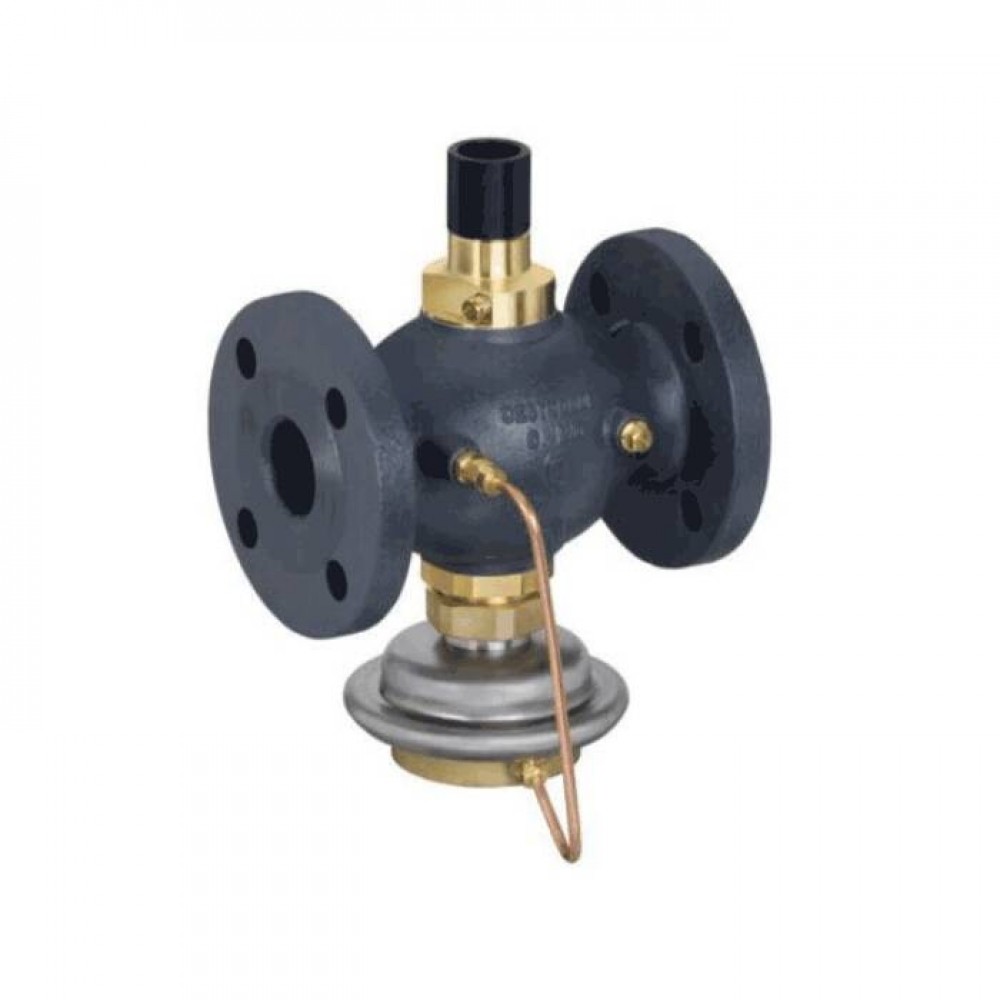

DANFOSS (RIDAN) Комбинир. регулятор расхода AVQM DN 32 - 003H6756

Name: DANFOSS (RIDAN) Комбинир. регулятор расхода AVQM DN 32 - 003H6756
Brand: DANFOSS
SKU: 003H6756

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальный диаметр (DN), мм	32
Номинальное давление (PN), бар	25
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Ход штока, мм	10
Масса, кг, не более	10,3
Рабочая среда	Вода или 30% водный раствор гликоля
PH среды	Мин. 7 , Макс 10
Уплотнение регулирующего блока	EPDM
Температура рабочей среды, °С	2–150
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Корпус	ВысокопрочныйчугунEN-GJS-400-18-LT(GGG 40.3)
Максимально допустимый перепад давлений, бар	16
Уплотнение	EPDM
Характеристика регулирования	Логарифмическая
Динамический диапазон регулирования	> 1 : 30
Вид привода или регулирующего блока	AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Площадь регулирующей диафрагмы регулирующего блока, см2	54
Условное давление регулирующего блока, бар	25
Пропускная способность Kvs, м³/ч	12,5
Коэффициент начала кавитации	≥ 0,55
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,05
Мин. перепад давлений на клапане ΔР, бар	минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана регулирующего AVQM-F техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Срок службы клапана регулирующего AVQM-F при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с началаэксплуатации.Гарантийный срок эксплуатации и хранения клапана регулирующего AVQM-F - 12 месяцев со дня продажи или 18 месяцев с даты продажи.
Комплектность	В комплект поставки входит:- клапан регулирующий AVQM-F;- инструкция по монтажу;- паспорт (предоставляется по запросу в электронной форме).
Назначение изделия	Назначение изделияКлапан регулирующий типа AVQM модификации AVQM-F (далее- клапан регулирующий AVQM-F) используется совместно с электроприводами типа ARV(E) 152, AMV(E) 23, AMV(E) 23SU, ARV(E) 153 и AMV(E) 33, которые управляются электронными регуляторами Danfoss серии ECL. В соответствии с требованиями DIN 32730 в системах теплоснабжения следует отдавать предпочтение комбинациям AVQM и приводов с возвратной пружиной типа AMV(E) 23 и AMV(E) 33.
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN EN 1092-2
L₁, мм	180
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,4÷8,0
Максимальный расход, м^3/ч	10 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
H3, мм	105
H₁, мм	150

Технические характеристики 003H6756

Основные характеристики

H3, мм: 105
H₁, мм: 150
L₁, мм: 180
PH среды: Мин. 7 , Макс 10
Вид привода или регулирующего блока: AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Герметичность затвора (объем протечки / класс герметичности): ≤ 0,05
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров: 0,4÷8,0
Динамический диапазон регулирования: > 1 : 30
Золотник: Необесцинковывающаяся латунь CuZn36Pb2As
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: ВысокопрочныйчугунEN-GJS-400-18-LT(GGG 40.3)
Коэффициент начала кавитации: ≥ 0,55
Максимально допустимый перепад давлений, бар: 16
Максимальный расход, м^3/ч: 10 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более: 10,3

Мин. перепад давлений на клапане ΔР, бар: минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Номинальное давление (PN), бар: 25
Номинальный диаметр (DN), мм: 32
Площадь регулирующей диафрагмы регулирующего блока, см2: 54
Пропускная способность Kvs, м³/ч: 12,5
Рабочая среда: Вода или 30% водный раствор гликоля
Седло: Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С: 2–150
Тип присоединения к трубопроводу: Фланцы, РN 25, по EN EN 1092-2
Уплотнение: EPDM
Уплотнение регулирующего блока: EPDM
Условное давление регулирующего блока, бар: 25
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар: 0,2
Характеристика регулирования: Логарифмическая
Ход штока, мм: 10
