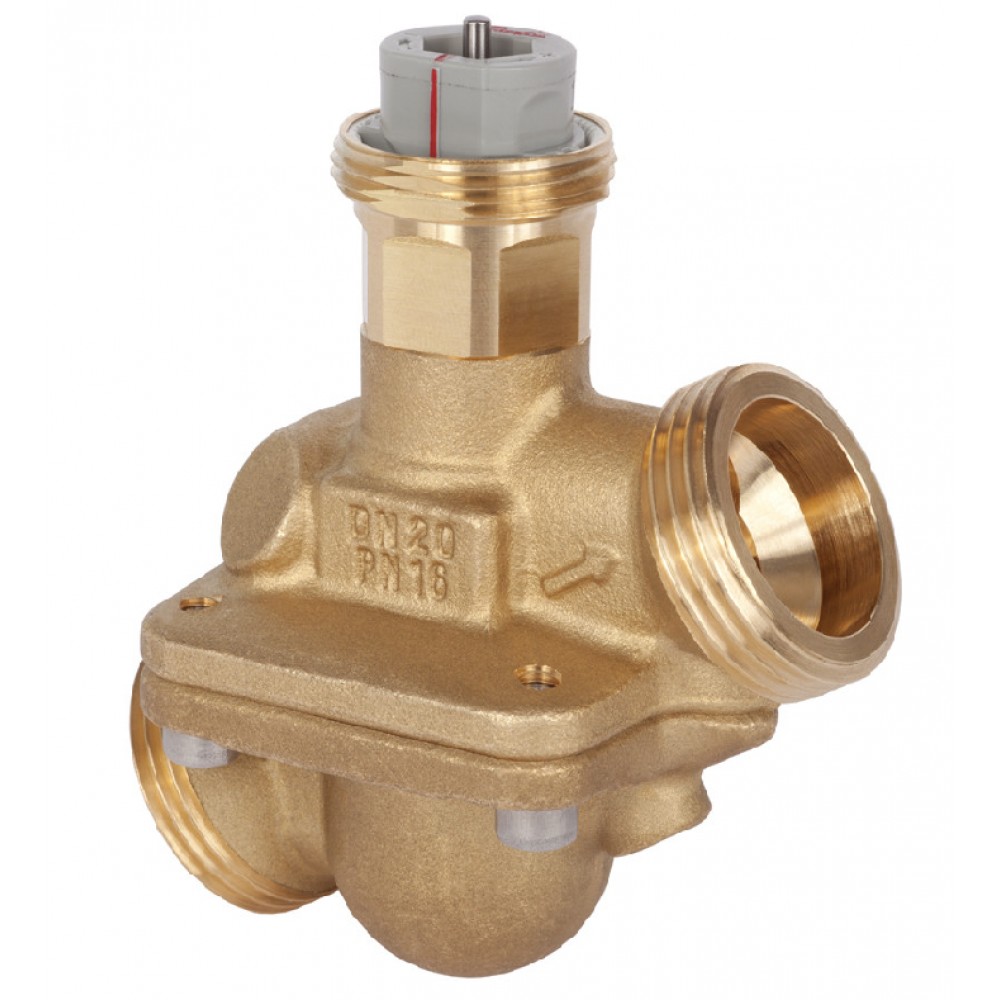

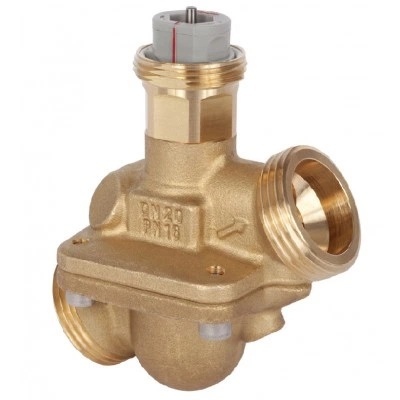

DANFOSS (RIDAN) AQT клапан DN 32, с изм. нип. - 003Z1814 (ДАНФОСС)

На складе Артикул: 003Z1814

37 119 ₽

Характеристики

bG 1 1/2	H193	H2, мм50
H3, мм128	H4, мм136	H5, мм166
H6, мм164	L2, мм90	L3, мм79

Все характеристики

Описание DANFOSS (RIDAN) AQT клапан DN 32, с изм. нип. - 003Z1814 (ДАНФОСС)

Номинальное давление (PN), бар	16
Рабочая среда	Вода и водные растворы гликолей для систем отопления и охлаждения
Температура рабочей среды, °С	120
Мембрана и уплотнения	EPDM
Максимально допустимый перепад давлений, бар	4
Номинальный диаметр (DN), мм	32
Диапазон настройки расхода, %	20-110
Максимальный расход, м^3/ч	3,52
Корпус	Латунь (CuZn40Pb2 – CW 617N)
Конус регулятора перепада давлений	W.Nr. 1.4305
L2, мм	90
L3, мм	79
L4, мм	142
L5, мм	154
L6, мм	160
H1	93
H2, мм	50
H3, мм	128
H4, мм	136
H5, мм	166
H6, мм	164
b	G 1 1/2
L7, мм	167
Номинальный расход при настройке 100%, м³/ч	3,2
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов AQT техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов AQT при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан AQT;- инструкция по монтажу;- паспорт (предоставляется по запросу в электронном виде);- руководство по эксплуатации (предоставляется по запросу в электронном виде).
Назначение изделия	Клапан балансировочный типа AQT (далее – AQT) – автоматический балансировочный клапан, стабилизатор расхода. Основные области применения: ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например в однотрубных стояках систем отопления или в системах холодоснабжения установок кондиционирования воздуха. Настройка клапана на ограничение максимального расхода предельно проста, не требует специальных инструментов и высококвалифицированного персонала. При установке на AQT электрического или термогидравлического привода к функции автоматического ограничителя расхода добавляется функция регулирующего клапана. Основные области применения: автоматическое регулирование температуры в системах вентиляции и кондиционирования воздуха. За счет встроенного регулятора перепада давлений, который поддерживает постоянный перепад на регулирующем клапане вне зависимости от колебаний давления в трубопроводной сети, достигается стабильность регулирования во всем диапазоне загрузок системы. Клапан предельно компактен и прекрасно отвечает высоким требованиям современных систем обеспечения микроклимата.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
L₁, мм	130
Минимальный перепад требуемый для работы клапана, бар	0,2

Технические характеристики DANFOSS (RIDAN) AQT клапан DN 32, с изм. нип. - 003Z1814 (ДАНФОСС)

Основные характеристики

b	G 1 1/2
H1	93
H2, мм	50
H3, мм	128
H4, мм	136
H5, мм	166
H6, мм	164
L2, мм	90
L3, мм	79
L4, мм	142
L5, мм	154
L6, мм	160
L7, мм	167
L₁, мм	130
Диапазон настройки расхода, %	20-110
Конус регулятора перепада давлений	W.Nr. 1.4305
Корпус	Латунь (CuZn40Pb2 – CW 617N)
Максимально допустимый перепад давлений, бар	4
Максимальный расход, м^3/ч	3,52
Мембрана и уплотнения	EPDM
Минимальный перепад требуемый для работы клапана, бар	0,2
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	32
Номинальный расход при настройке 100%, м³/ч	3,2
Рабочая среда	Вода и водные растворы гликолей для систем отопления и охлаждения
Температура рабочей среды, °С	120
