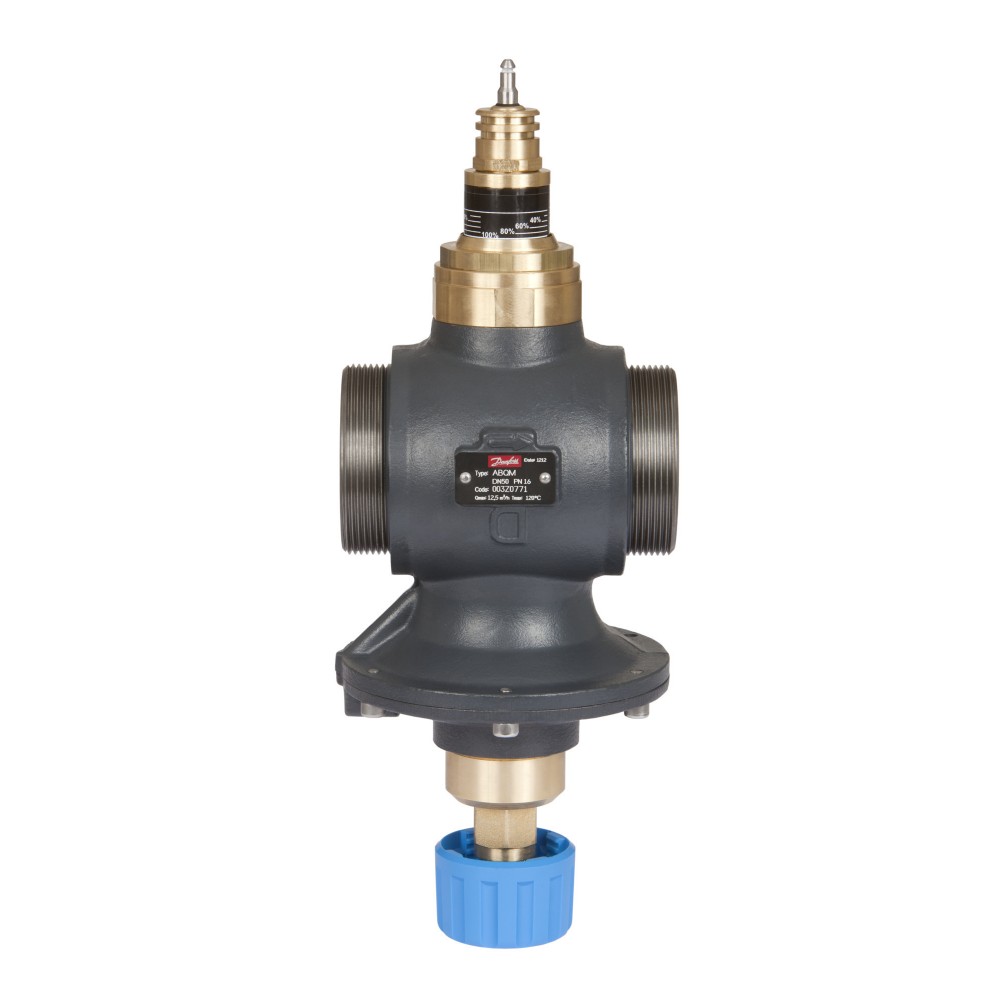

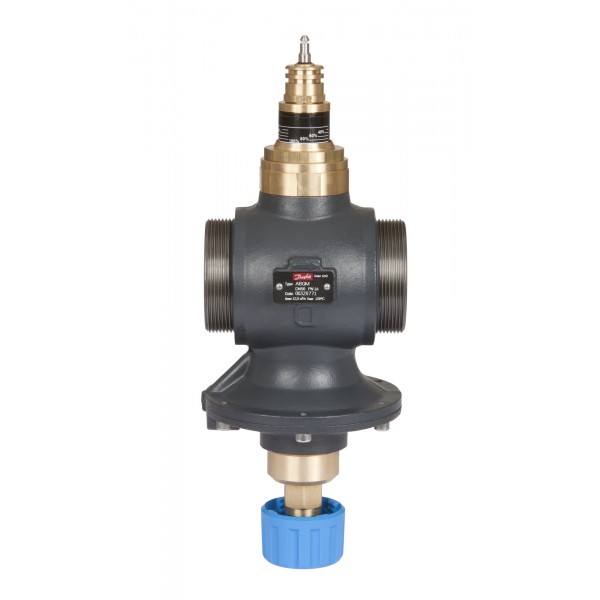

DANFOSS (RIDAN) AQT клапан DN 50, наружная резьба - 003Z1971 (ДАНФОСС)

На складе Артикул: 003Z1971

110 831 ₽

Характеристики

bG 2 1/2	H1170	H2, мм174
H3, мм280	L₁, мм130	Диапазон настройки расхода, %40-100
Конус регулятора перепада давленийCuZn40Pb3 - CW 614N, W.Nr. 1.4305	КорпусСерый чугун EN-GJL-250 (GG25)	Максимально допустимый перепад давлений, бар4

Все характеристики

Описание DANFOSS (RIDAN) AQT клапан DN 50, наружная резьба - 003Z1971 (ДАНФОСС)

Номинальное давление (PN), бар	16
Рабочая среда	Вода и водные растворы гликолей для систем отопления и охлаждения
Температура рабочей среды, °С	120
Мембрана и уплотнения	EPDM
Максимально допустимый перепад давлений, бар	4
Номинальный диаметр (DN), мм	50
Диапазон настройки расхода, %	40-100
Максимальный расход, м^3/ч	12,5
Корпус	Серый чугун EN-GJL-250 (GG25)
Конус регулятора перепада давлений	CuZn40Pb3 - CW 614N, W.Nr. 1.4305
H1	170
H2, мм	174
H3, мм	280
b	G 2 1/2
Номинальный расход при настройке 100%, м³/ч	12,5
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов AQT техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов AQT при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан AQT;- инструкция по монтажу;- паспорт (предоставляется по запросу в электронном виде);- руководство по эксплуатации (предоставляется по запросу в электронном виде).
Назначение изделия	Клапан балансировочный типа AQT (далее – AQT) – автоматический балансировочный клапан, стабилизатор расхода. Основные области применения: ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например в однотрубных стояках систем отопления или в системах холодоснабжения установок кондиционирования воздуха. Настройка клапана на ограничение максимального расхода предельно проста, не требует специальных инструментов и высококвалифицированного персонала. При установке на AQT электрического или термогидравлического привода к функции автоматического ограничителя расхода добавляется функция регулирующего клапана. Основные области применения: автоматическое регулирование температуры в системах вентиляции и кондиционирования воздуха. За счет встроенного регулятора перепада давлений, который поддерживает постоянный перепад на регулирующем клапане вне зависимости от колебаний давления в трубопроводной сети, достигается стабильность регулирования во всем диапазоне загрузок системы. Клапан предельно компактен и прекрасно отвечает высоким требованиям современных систем обеспечения микроклимата.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
L₁, мм	130
Минимальный перепад требуемый для работы клапана, бар	0,3

Технические характеристики DANFOSS (RIDAN) AQT клапан DN 50, наружная резьба - 003Z1971 (ДАНФОСС)

Основные характеристики

b	G 2 1/2
H1	170
H2, мм	174
H3, мм	280
L₁, мм	130
Диапазон настройки расхода, %	40-100
Конус регулятора перепада давлений	CuZn40Pb3 - CW 614N, W.Nr. 1.4305
Корпус	Серый чугун EN-GJL-250 (GG25)
Максимально допустимый перепад давлений, бар	4
Максимальный расход, м^3/ч	12,5
Мембрана и уплотнения	EPDM
Минимальный перепад требуемый для работы клапана, бар	0,3
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	50
Номинальный расход при настройке 100%, м³/ч	12,5
Рабочая среда	Вода и водные растворы гликолей для систем отопления и охлаждения
Температура рабочей среды, °С	120
