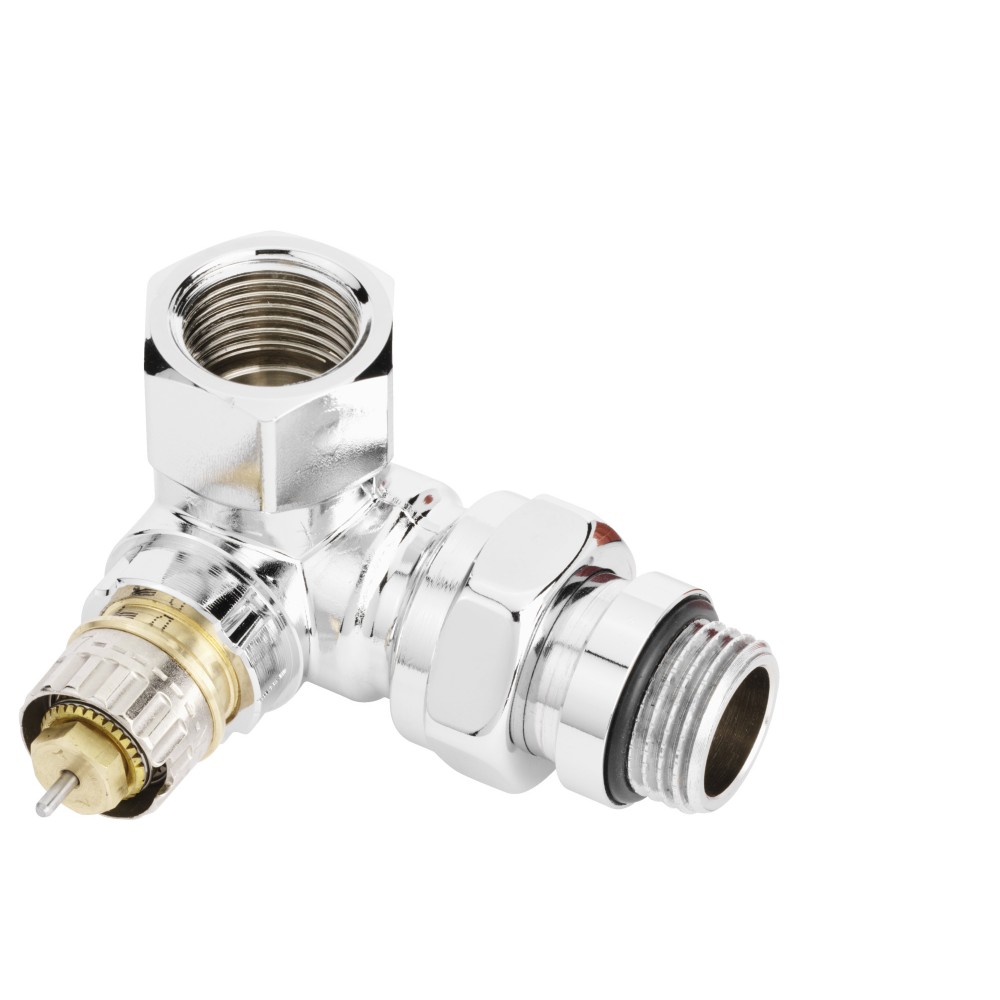

DANFOSS (RIDAN) Клапан термостатический RA N углов хром Внимание! Клапан может использоваться только с термоголовкой типа RA. - 013G4239 (ДАНФОСС)
Характеристики
| L10, мм33 | L2, мм82 | L3, мм26 |
| L4, мм53 | L5, мм23 | L6, мм47 |
| L7, мм96 | L8, мм30 | L9, мм58 |
Оптовая цена?
Описание DANFOSS (RIDAN) Клапан термостатический RA N углов хром Внимание! Клапан может использоваться только с термоголовкой типа RA. - 013G4239 (ДАНФОСС)
| Исполнение | Угловой трехосевой, правое исполнение, хромированный |
| Номинальный диаметр (DN), мм | 15 |
| Номинальное давление (PN), бар | 10 |
| Максимально допустимый перепад давлений, бар | 0,6 |
| Рабочая среда | Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации |
| Температура рабочей среды, °С | до 120 °С |
| Резьба штуцеров для присоединения к трубопроводу, дюймы | Внутр. Rp 1/2 |
| Резьба штуцеров для присоединения к радиатору, дюймы | Наруж. R 1/2 |
| Тип совместимого термоэлемента или привода | RA; RAW; living eco; TWA-A |
| Корпус | Коррозионно-стойкая латунь Ms 58 |
| Запорный элемент (шар, диск, золотник) | Бутадиенакрилонитрильный каучук |
| Дросселирующий цилиндр | Полифенилсульфид PPS |
| Кольцевое уплотнение | Тройной этиленпропиленовый каучук |
| Пружина клапана | Хромированная сталь |
| Сопло | Попипропилен PP |
| Шток | Хромированная сталь |
| L2, мм | 82 |
| L3, мм | 26 |
| L4, мм | 53 |
| L5, мм | 23 |
| L6, мм | 47 |
| L7, мм | 96 |
| L8, мм | 30 |
| L9, мм | 58 |
| L10, мм | 33 |
| Пропускная способность Kvs без термоэлемента, м³/ч | 0,9 |
| S₁, мм | 27 |
| S₂, мм | 30 |
| L₁, мм | 55 |
| Пропускная способность Kv при значении предварительной настройки 1, с термоэлементом, м³/ч | 0,04 |
| Пропускная способность Kv при значении предварительной настройки 4, с термоэлементом, м³/ч | 0,25 |
| Пропускная способность Kv при значении предварительной настройки N, с термоэлементом, м³/ч | 0,73 |
| Гарантийные обязательства | Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов регулирующих типа RA-N при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Рисунок - Клапаны –регуляторы температуры типа RA-NКлапаны регулирующие типа RA-N предназначены для применения в двухтрубных насосных системах водяного отопления. Клапаны регулирующие типа RA-N оснащены встроенным устройством для предварительной (монтажной) настройки его пропускной способности в рамках следующих диапазонов:- Kv = 0,04 - 0,56 м3/ч — для клапанов DN=10 мм;- Kv = 0,04 - 0,73 м3/ч — для клапанов DN=15 мм;- Kv = 0,10 - 1,04 м3/ч — для клапанов DN=20 и 25 мм.Клапаны регулирующие типа RA-N могут сочетаться со всеми элементами термостатическими серий RA, RAW и RAX, электронным терморегулятором living eco, а также с приводом термоэлектрическим типа TWA-A. |
| Комплектность | В комплект поставки входят:- клапан–регулятор температуры типа RA-N;- упаковочная коробка. |
| Пропускная способность Kv при значении предварительной настройки 2, с термоэлементом, м³/ч | 0,09 |
| Пропускная способность Kv при значении предварительной настройки 3, с термоэлементом, м³/ч | 0,16 |
| Пропускная способность Kv при значении предварительной настройки 5, с термоэлементом, м³/ч | 0,36 |
| Пропускная способность Kv при значении предварительной настройки 6, с термоэлементом, м³/ч | 0,43 |
| Пропускная способность Kv при значении предварительной настройки 7, с термоэлементом, м³/ч | 0,52 |
Технические характеристики DANFOSS (RIDAN) Клапан термостатический RA N углов хром Внимание! Клапан может использоваться только с термоголовкой типа RA. - 013G4239 (ДАНФОСС)
Основные характеристики
| L10, мм | 33 |
|---|---|
| L2, мм | 82 |
| L3, мм | 26 |
| L4, мм | 53 |
| L5, мм | 23 |
| L6, мм | 47 |
| L7, мм | 96 |
| L8, мм | 30 |
| L9, мм | 58 |
| L₁, мм | 55 |
| S₁, мм | 27 |
| S₂, мм | 30 |
| Дросселирующий цилиндр | Полифенилсульфид PPS |
| Запорный элемент (шар, диск, золотник) | Бутадиенакрилонитрильный каучук |
| Исполнение | Угловой трехосевой, правое исполнение, хромированный |
| Кольцевое уплотнение | Тройной этиленпропиленовый каучук |
| Корпус | Коррозионно-стойкая латунь Ms 58 |
| Максимально допустимый перепад давлений, бар | 0,6 |
| Номинальное давление (PN), бар | 10 |
| Номинальный диаметр (DN), мм | 15 |
| Пропускная способность Kv при значении предварительной настройки | 0,04 |
| Пропускная способность Kv при значении предварительной настройки | 0,25 |
| Пропускная способность Kv при значении предварительной настройки | 0,73 |
| Пропускная способность Kv при значении предварительной настройки | 0,09 |
| Пропускная способность Kv при значении предварительной настройки | 0,16 |
| Пропускная способность Kv при значении предварительной настройки | 0,36 |
| Пропускная способность Kv при значении предварительной настройки | 0,43 |
| Пропускная способность Kv при значении предварительной настройки | 0,52 |
| Пропускная способность Kvs без термоэлемента, м³/ч | 0,9 |
| Пружина клапана | Хромированная сталь |
| Рабочая среда | Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации |
| Резьба штуцеров для присоединения к радиатору, дюймы | Наруж. R 1/2 |
| Резьба штуцеров для присоединения к трубопроводу, дюймы | Внутр. Rp 1/2 |
| Сопло | Попипропилен PP |
| Температура рабочей среды, °С | до 120 °С |
| Тип совместимого термоэлемента или привода | RA; RAW; living eco; TWA-A |
| Шток | Хромированная сталь |
