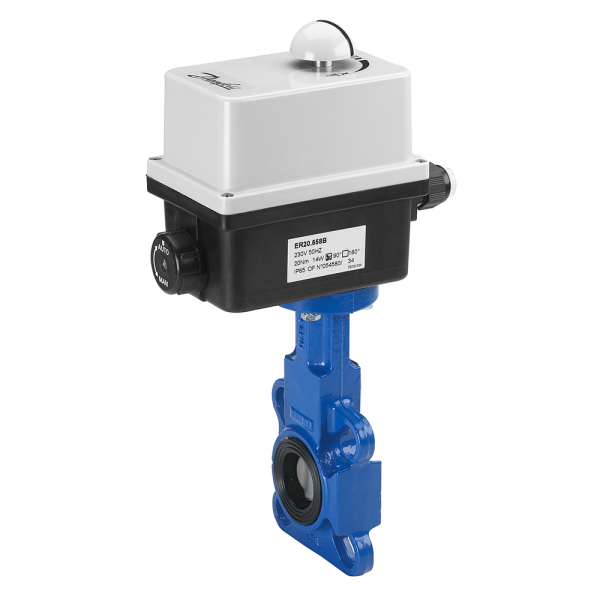

DANFOSS (RIDAN) VFY-WA затвор дисковый DN200 PN16 корп. GG25 с центр. проуш.; Диск- GGG40 с эпокс; упл. EPDM; с приводом 230В, 45 Вт, 30 сек Использовать ответные фланцы п (ДАНФОСС)

На складе Артикул: 065B8446

Все товары DANFOSS

Цена по запросу

Купить в 1 клик

Характеристики

A, мм166	B, мм684	D, мм60
D1, мм190	D2, мм70	IP68
Верхний антифрикционный подшипникОцинкованная сталь + тефлон	ВтулкаIXEF	Герметичность затвора (объем протечки / класс герметичности)ГОСТ 9544-2015 Класс А

Все характеристики

Описание DANFOSS (RIDAN) VFY-WA затвор дисковый DN200 PN16 корп. GG25 с центр. проуш.; Диск- GGG40 с эпокс; упл. EPDM; с приводом 230В, 45 Вт, 30 сек Использовать ответные фланцы п (ДАНФОСС)

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	200
D1, мм	190
Масса, кг, не более	16,8
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	от -10 до +40
Температура рабочей среды, °С	от -10 до +120
Тип присоединения к трубопроводу	Центрирующие проушины
Корпус	Серый чугун GG25
Шильдик	Алюминий или металлизированная пленка
Кольцевое уплотнение	Нитрил
Стопорное кольцо	Нержавеющая сталь ASTM 420/ Ствль XC75
Седловое уплотнение	EPDM
Шток	Сталь ASTM 420
Защитная втулка	IXEF 50 FV/ нерж. сталь SS304
Втулка	IXEF
A, мм	166
D, мм	60
D2, мм	70
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Верхний антифрикционный подшипник	Оцинкованная сталь + тефлон
Нижний антифрикционный подшипник	Оцинкованная сталь + тефлон
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Исполнение	с электроприводом AMB-Y
B, мм	684
Запорный элемент (шар, диск, золотник)	Высокопрочный чугун с эпоксидным покрытием
Температура транспортировки и хранения, С	От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Напряжение питания, В	230 перем/пост
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие дисковых затворов типа VFY техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- затвор дисковый в комплекте с электроприводом AMB-Y;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Затворы дисковые типа VFY модификации VFY-WA (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В тип 01, тип 11
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Шпилька A M20x160.55 Ст.35 - 12 шт., Гайка М20 - 24 шт., Шайба 20 - 24 шт.
IP	68

Технические характеристики DANFOSS (RIDAN) VFY-WA затвор дисковый DN200 PN16 корп. GG25 с центр. проуш.; Диск- GGG40 с эпокс; упл. EPDM; с приводом 230В, 45 Вт, 30 сек Использовать ответные фланцы п (ДАНФОСС)

Основные характеристики

A, мм	166
B, мм	684
D, мм	60
D1, мм	190
D2, мм	70
IP	68
Верхний антифрикционный подшипник	Оцинкованная сталь + тефлон
Втулка	IXEF
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Запорный элемент (шар, диск, золотник)	Высокопрочный чугун с эпоксидным покрытием
Защитная втулка	IXEF 50 FV/ нерж. сталь SS304
Исполнение	с электроприводом AMB-Y
Кольцевое уплотнение	Нитрил
Корпус	Серый чугун GG25
Крепеж для присоединения к трубопроводу (поставляется силами зака	Шпилька A M20x160.55 Ст.35 - 12 шт., Гайка М20 - 24 шт., Шайба 20 - 24 шт.
Максимальное рабочее давление среды при температуре +20С (Рр), ба	16
Масса, кг, не более	16,8
Напряжение питания, В	230 перем/пост
Нижний антифрикционный подшипник	Оцинкованная сталь + тефлон
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	200
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В тип 01, тип 11
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Седловое уплотнение	EPDM
Стопорное кольцо	Нержавеющая сталь ASTM 420/ Ствль XC75
Температура окружающей среды, °С	от -10 до +40
Температура рабочей среды, °С	от -10 до +120
Температура транспортировки и хранения, С	От -40 до +50
Тип присоединения к трубопроводу	Центрирующие проушины
Шильдик	Алюминий или металлизированная пленка
Шток	Сталь ASTM 420
