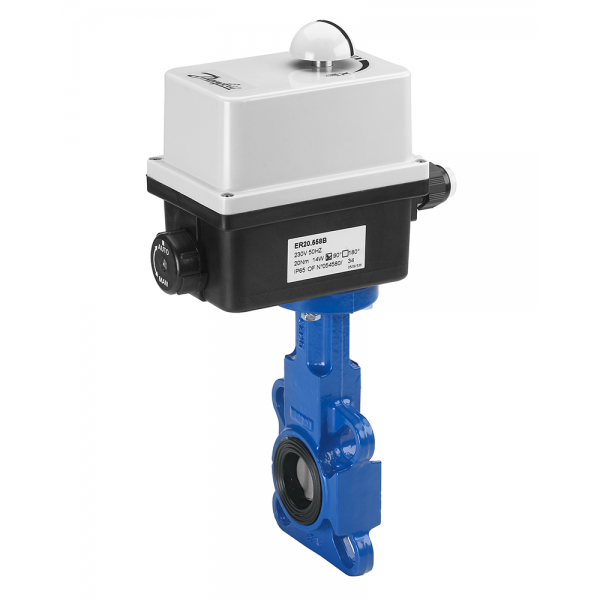

DANFOSS (RIDAN) VFY-WA затвор дисковый DN350 PN16 корп. GGG40 с центр. проуш.; Диск- GGG40 с эпокс; упл. EPDM; с приводом 230В перем. ток, 250 Вт, 38 сек Использовать ответ (ДАНФОСС)

На складе Артикул: 065B8449

Все товары DANFOSS

Цена по запросу

Купить в 1 клик

Характеристики

A, мм270	B, мм654	C, мм472
D, мм78	D1, мм333	D2, мм132,5
E, мм143	F, мм255	IP класс защиты68

Все характеристики

Описание DANFOSS (RIDAN) VFY-WA затвор дисковый DN350 PN16 корп. GGG40 с центр. проуш.; Диск- GGG40 с эпокс; упл. EPDM; с приводом 230В перем. ток, 250 Вт, 38 сек Использовать ответ (ДАНФОСС)

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	350
D1, мм	333
Масса, кг, не более	54
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	от -15 до +40
Температура рабочей среды, °С	от -15 до +120
Тип присоединения к трубопроводу	Центрирующие проушины
Корпус	Высокопрочный чугун GGG40
Шильдик	Алюминий или металлизированная пленка
Кольцевое уплотнение	Нитрил
Стопорное кольцо	Нержавеющая сталь ASTM 420/ Ствль XC75
Седловое уплотнение	EPDM
Шток	Сталь ASTM 420
Защитная втулка	IXEF 50 FV/ нерж. сталь SS304
Втулка	IXEF
A, мм	270
D, мм	78
E, мм	143
D2, мм	132,5
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Исполнение	с электроприводом AMB-Y
B, мм	654
C, мм	472
F, мм	255
Запорный элемент (шар, диск, золотник)	Высокопрочный чугун с эпоксидным покрытием
Температура транспортировки и хранения, С	От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Напряжение питания, В	16
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие дисковых затворов типа VFY техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- затвор дисковый в комплекте с электроприводом AMB-Y;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Затворы дисковые типа VFY модификации VFY-WA (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
IP класс защиты	68
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В тип 11
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Шпилька A M24x210.70 Ст.35 - 16 шт., Гайка М24 - 32 шт., Шайба 24 - 32 шт.
Верхняя направляющая	Оцинкованная сталь + тефлон
Нижняя направляющая	Оцинкованная сталь + тефлон

Технические характеристики DANFOSS (RIDAN) VFY-WA затвор дисковый DN350 PN16 корп. GGG40 с центр. проуш.; Диск- GGG40 с эпокс; упл. EPDM; с приводом 230В перем. ток, 250 Вт, 38 сек Использовать ответ (ДАНФОСС)

Основные характеристики

A, мм	270
B, мм	654
C, мм	472
D, мм	78
D1, мм	333
D2, мм	132,5
E, мм	143
F, мм	255
IP класс защиты	68
Верхняя направляющая	Оцинкованная сталь + тефлон
Втулка	IXEF
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Запорный элемент (шар, диск, золотник)	Высокопрочный чугун с эпоксидным покрытием
Защитная втулка	IXEF 50 FV/ нерж. сталь SS304
Исполнение	с электроприводом AMB-Y
Кольцевое уплотнение	Нитрил
Корпус	Высокопрочный чугун GGG40
Крепеж для присоединения к трубопроводу (поставляется силами зака	Шпилька A M24x210.70 Ст.35 - 16 шт., Гайка М24 - 32 шт., Шайба 24 - 32 шт.
Максимальное рабочее давление среды при температуре +20С (Рр), ба	16
Масса, кг, не более	54
Напряжение питания, В	16
Нижняя направляющая	Оцинкованная сталь + тефлон
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	350
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В тип 11
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Седловое уплотнение	EPDM
Стопорное кольцо	Нержавеющая сталь ASTM 420/ Ствль XC75
Температура окружающей среды, °С	от -15 до +40
Температура рабочей среды, °С	от -15 до +120
Температура транспортировки и хранения, С	От -40 до +50
Тип присоединения к трубопроводу	Центрирующие проушины
Шильдик	Алюминий или металлизированная пленка
Шток	Сталь ASTM 420
